一种建筑工程用管理装置的制作方法

本实用新型属于管理装置技术领域，尤其涉及一种建筑工程用管理装置。

背景技术：

建筑工程指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体，其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间，满足人们生产、居住、学习、公共活动需要的工程，建筑工程管理具有管理学和工程学的双重属性，以建筑工程管理为依托，兼顾工程管理，培养具备管理学、经济学、法律法规、工程技术的基本知识，掌握现代管理科学的理论、方法和手段，能在国内房屋建筑、市政基础工程建设等领域从事项目全过程管理的复合型中级管理，尤其在房屋建筑，随着科学的发展进步，建筑工程管理装置的种类也较多。

中国专利公开号为CN206487145U，发明创造名称为一种建筑工程用管理装置，包括工程管理主体，所述工程管理主体的侧面安装有铝合金材料制成的装置主机底板和装置主机挡壁，且所述装置主机底板与所述装置主机挡壁紧密焊接，所述装置主机挡壁的一侧安装有坚硬散热材料制成的工程管理框架，且所述装置主机挡壁与所述工程管理框架紧密焊接，所述工程管理框架的顶部安装有信号接收器插槽和工程管理显示屏嵌槽，且所述信号接收器插槽与所述工程管理显示屏嵌槽均嵌入设置于所述工程管理框架的内部。但是现有的建筑工程用管理装置还存在着不便于分类放置不同的建筑工程用工具导致不便于查找，容易遗失物件和不能记录或者置放图纸的问题。

因此，发明一种建筑工程用管理装置显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种建筑工程用管理装置，以解决现有的建筑工程用管理装置存在着不便于分类放置不同的建筑工程用工具导致不便于查找，容易遗失物件和不能记录或者置放图纸的问题。一种建筑工程用管理装置，包括橡胶轮，U型轮座，移动座，一级滑杆，二级滑杆，顶座，横板，纵杆，推拉置放袋结构，记录白板结构，分类置放柜结构和拉簧，所述的橡胶轮轴接在U型轮座的内部；所述的U型轮座分别螺栓安装在移动座的底部四角位置；所述的一级滑杆纵向焊接在移动座的上部左侧中间位置；所述的二级滑杆纵向焊接在移动座的上部右侧中间位置；所述的顶座螺栓安装在一级滑杆和二级滑杆之间的顶部；所述的横板横向螺栓安装在一级滑杆和二级滑杆之间的下部位置；所述的纵杆纵向焊接在移动座和横板之间的中间位置；所述的推拉置放袋结构从左到右依次螺栓安装在移动座和横板之间的左部；所述的记录白板结构螺栓安装在移动座和横板之间的右部；所述的分类置放柜结构横向滑动套接在一级滑杆和二级滑杆之间的上部位置；所述的拉簧一端螺栓连接顶座的左右两侧，另一端螺栓连接分类置放柜结构的上部左右两侧位置；所述的分类置放柜结构包括缓冲套，滑动管，一级横板，二级横板，固定座，安装框和放置柜，所述的缓冲套分别胶接在滑动管的上端；所述的一级横板横向焊接在滑动管和滑动管之间的上部位置；所述的二级横板横向焊接在滑动管和滑动管之间的下部位置；所述的固定座从左到右依次成对焊接在一级横板和二级横板之间位置；所述的安装框螺栓安装在固定座和固定座之间的中间位置；所述的放置柜导轨连接在安装框的内部。

优选的，所述的二级横板的下部中间位置螺钉连接有拉手。

优选的，所述的放置柜包括便利贴片和把手，所述的便利贴片粘贴在放置柜的正表面上部位置；所述的把手轴接在放置柜的正表面中间位置。

优选的，所述的推拉置放袋结构包括滑块，推板，滑轨和固定板，所述的滑块分别螺栓安装在推板的左侧上下两部位置；所述的滑轨分别横向螺栓安装在固定板的正表面上下两部位置；所述的滑块滑动卡接在滑轨的内部左侧。

优选的，所述的推板包括置物袋和推手，所述的置物袋从左到右依次螺钉连接在推板的正表面；所述的推手螺钉连接在推板的右侧中间位置。

优选的，所述的记录白板结构包括常规轴承，旋转管，固定杆和调节螺栓，所述的常规轴承镶嵌在旋转管的内侧下部；所述的固定杆纵向间隙插接在旋转管的内部；所述的固定杆和常规轴承的内圈过盈配合；所述的调节螺栓螺纹连接在旋转管和固定杆的连接处。

优选的，所述的旋转管设置有悬挂座，悬挂钩和白板主体，所述的悬挂座分别横向焊接在旋转管的左右两侧中间位置；所述的悬挂钩分别焊接在悬挂座的下表面；所述的白板主体螺栓安装在悬挂座的上部中间位置。

优选的，所述的白板主体包括擦除板擦，连接绳，记录笔和吸附块，所述的擦除板擦纵向吸附在白板主体的正表面右上部；所述的连接绳一端系接记录笔，另一端胶接白板主体；所述的三个或者三个以上的吸附块纵向吸附在白板主体的正表面左侧位置。

优选的，所述的擦除板擦具体采用长方体内置磁铁块的黑板擦。

优选的，所述的吸附块具体采用圆形内置磁铁块的橡胶块。

优选的，所述的白板主体具体采用内置铁片的白板；所述的白板主体设置有两个。

优选的，所述的悬挂钩和悬挂钩之间的间距设置为三厘米至五厘米；所述的悬挂钩设置有多个；所述的悬挂钩具体采用不锈钢钩。

优选的，所述的置物袋设置有三个；所述的置物袋具体采用尼龙布袋；所述的置物袋和置物袋之间的间距设置为三厘米至四厘米。

与现有技术相比，本实用新型的有益效果为：

1.本实用新型中，所述的安装框和放置柜的设置，有利于配合便利贴片的设置，可分类放置不同的建筑工程用工具，可便于查找。

2.本实用新型中，所述的常规轴承，旋转管，固定杆和调节螺栓的设置，有利于方便进行旋转操作该白板本体，便于建筑人员进行多角度操作和工作。

3.本实用新型中，所述的白板主体和记录笔的设置，有利于方便记录建筑测量数据，增加该管理装置的使用功能。

4.本实用新型中，所述的吸附块和白板主体的设置，有利于吸附置放建筑用图纸，便于进行查看图纸。

5.本实用新型中，所述的置物袋设置有三个；所述的置物袋具体采用尼龙布袋；所述的置物袋和置物袋之间的间距设置为三厘米至四厘米，有利于分类放置不同的建筑用工具，可便于查找。

6.本实用新型中，所述的悬挂钩和悬挂钩之间的间距设置为三厘米至五厘米；所述的悬挂钩设置有多个；所述的悬挂钩具体采用不锈钢钩，有利于方便悬挂各种物件，避免发生遗失。

附图说明

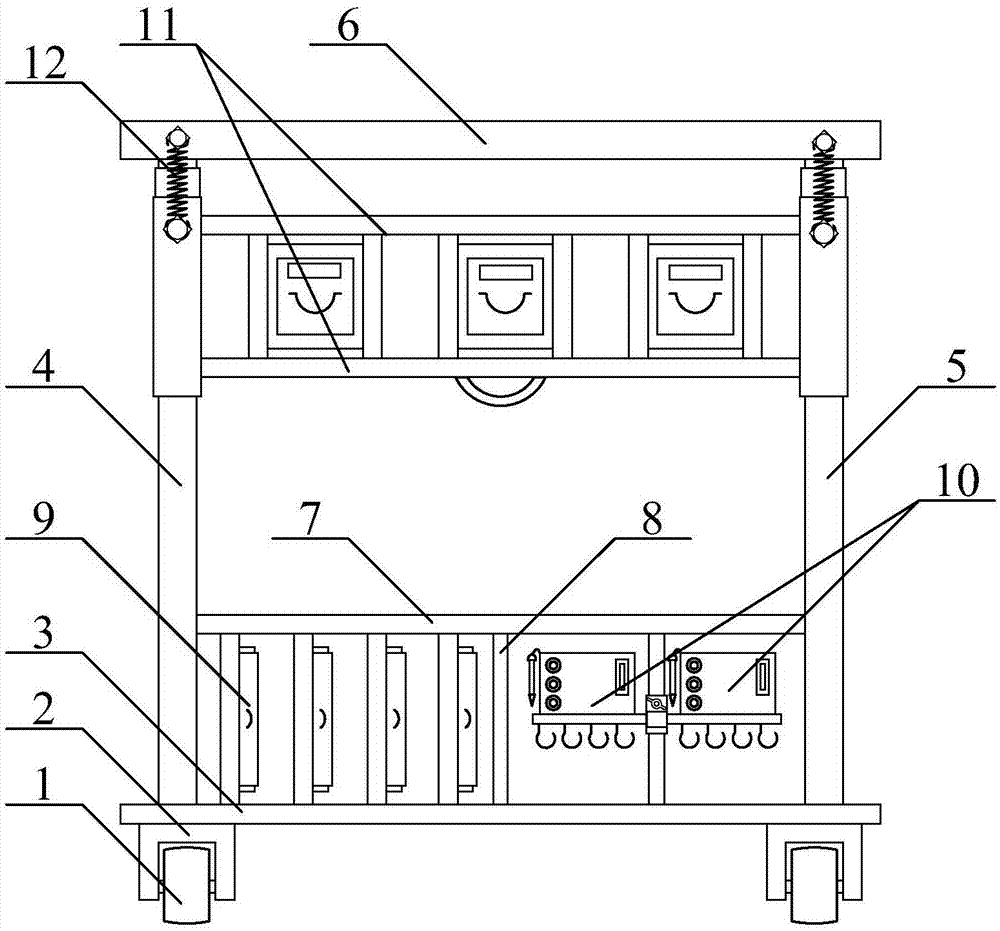

图1是本实用新型的结构示意图。

图2是本实用新型的分类置放柜结构的结构示意图。

图3是本实用新型的推拉置放袋结构的结构示意图。

图4是本实用新型的记录白板结构的结构示意图。

图中：

1、橡胶轮；2、U型轮座；3、移动座；4、一级滑杆；5、二级滑杆；6、顶座；7、横板；8、纵杆；9、推拉置放袋结构；91、滑块；92、推板；921、置物袋；922、推手；93、滑轨；94、固定板；10、记录白板结构；101、常规轴承；102、旋转管；1021、悬挂座；1022、悬挂钩；1023、白板主体；10231、擦除板擦；10232、连接绳；10233、记录笔；10234、吸附块；103、固定杆；104、调节螺栓；11、分类置放柜结构；111、缓冲套；112、滑动管；113、一级横板；114、二级横板；1141、拉手；115、固定座；116、安装框；117、放置柜；1171、便利贴片；1172、把手；12、拉簧。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至附图4所示

本实用新型提供一种建筑工程用管理装置，包括橡胶轮1，U型轮座2，移动座3，一级滑杆4，二级滑杆5，顶座6，横板7，纵杆8，推拉置放袋结构9，记录白板结构10，分类置放柜结构11和拉簧12，所述的橡胶轮1轴接在U型轮座2的内部；所述的U型轮座2分别螺栓安装在移动座3的底部四角位置；所述的一级滑杆4纵向焊接在移动座3的上部左侧中间位置；所述的二级滑杆5纵向焊接在移动座3的上部右侧中间位置；所述的顶座6螺栓安装在一级滑杆4和二级滑杆5之间的顶部；所述的横板7横向螺栓安装在一级滑杆4和二级滑杆5之间的下部位置；所述的纵杆8纵向焊接在移动座3和横板7之间的中间位置；所述的推拉置放袋结构9从左到右依次螺栓安装在移动座3和横板7之间的左部；所述的记录白板结构10螺栓安装在移动座3和横板7之间的右部；所述的分类置放柜结构11横向滑动套接在一级滑杆4和二级滑杆5之间的上部位置；所述的拉簧12一端螺栓连接顶座6的左右两侧，另一端螺栓连接分类置放柜结构11的上部左右两侧位置；所述的分类置放柜结构11包括缓冲套111，滑动管112，一级横板113，二级横板114，固定座115，安装框116和放置柜117，所述的缓冲套111分别胶接在滑动管112的上端；所述的一级横板113横向焊接在滑动管112和滑动管112之间的上部位置；所述的二级横板114横向焊接在滑动管112和滑动管112之间的下部位置；所述的固定座115从左到右依次成对焊接在一级横板113和二级横板114之间位置；所述的安装框116螺栓安装在固定座115和固定座115之间的中间位置；所述的放置柜117导轨连接在安装框116的内部。

上述实施例中，具体的，所述的二级横板114的下部中间位置螺钉连接有拉手1141。

上述实施例中，具体的，所述的放置柜117包括便利贴片1171和把手1172，所述的便利贴片1171粘贴在放置柜117的正表面上部位置；所述的把手1172轴接在放置柜117的正表面中间位置。

上述实施例中，具体的，所述的推拉置放袋结构9包括滑块91，推板92，滑轨93和固定板94，所述的滑块91分别螺栓安装在推板92的左侧上下两部位置；所述的滑轨93分别横向螺栓安装在固定板94的正表面上下两部位置；所述的滑块91滑动卡接在滑轨93的内部左侧。

上述实施例中，具体的，所述的推板92包括置物袋921和推手922，所述的置物袋921从左到右依次螺钉连接在推板92的正表面；所述的推手922螺钉连接在推板92的右侧中间位置。

上述实施例中，具体的，所述的记录白板结构10包括常规轴承101，旋转管102，固定杆103和调节螺栓104，所述的常规轴承101镶嵌在旋转管102的内侧下部；所述的固定杆103纵向间隙插接在旋转管102的内部；所述的固定杆103和常规轴承101的内圈过盈配合；所述的调节螺栓104螺纹连接在旋转管102和固定杆103的连接处。

上述实施例中，具体的，所述的旋转管102设置有悬挂座1021，悬挂钩1022和白板主体1023，所述的悬挂座1021分别横向焊接在旋转管102的左右两侧中间位置；所述的悬挂钩1022分别焊接在悬挂座1021的下表面；所述的白板主体1023螺栓安装在悬挂座1021的上部中间位置。

上述实施例中，具体的，所述的白板主体1023包括擦除板擦10231，连接绳10232，记录笔10233和吸附块10234，所述的擦除板擦10231纵向吸附在白板主体1023的正表面右上部；所述的连接绳10232一端系接记录笔10233，另一端胶接白板主体1023；所述的三个或者三个以上的吸附块10234纵向吸附在白板主体1023的正表面左侧位置。

上述实施例中，具体的，所述的擦除板擦10231具体采用长方体内置磁铁块的黑板擦。

上述实施例中，具体的，所述的吸附块10234具体采用圆形内置磁铁块的橡胶块。

上述实施例中，具体的，所述的白板主体1023具体采用内置铁片的白板；所述的白板主体1023设置有两个。

上述实施例中，具体的，所述的悬挂钩1022和悬挂钩1022之间的间距设置为三厘米至五厘米；所述的悬挂钩1022设置有多个；所述的悬挂钩1022具体采用不锈钢钩。

上述实施例中，具体的，所述的置物袋921设置有三个；所述的置物袋921具体采用尼龙布袋；所述的置物袋921和置物袋921之间的间距设置为三厘米至四厘米。

工作原理

本实用新型中，使用时，通过拉手1141将分类置放柜结构11拉下，然后打开放置柜117即可置放不同的建筑物件，还可以通过便利贴片1171进行记录置放建筑物件的名称，便于后期查找和使用，然后松开拉手1141，此时分类置放柜结构11在拉簧12的作用下，被拉回原位；通过推手922可将推板92拉出，然后通过置物袋921置放建筑用工具，可便于进行后期使用，防止发生遗失；通过悬挂钩1022可以悬挂不同的建筑用工具，通过记录笔10233可以在白板主体1023上进行记录建筑测量数据或者其他数据，通过取下吸附块10234，可以将图纸粘贴在白板主体1023上，通过吸附块10234进行吸附即可，便于进行管理操作。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
