防压疮水垫枕头的制作方法

本实用新型涉及医疗器械制造技术领域，尤其是一种用于防止患者头颈部压疮的带水垫的枕头。

背景技术：

重症监护的患者，由于卧床时间长，头颈部经常压在枕头上，对枕头的要求较高，如需要枕头易于排汗，软硬度合适，并可根据患者头部的侧正姿势而自动调整高低起伏的状态等诸多需求。而现有的枕头包括针织材料做的枕套和针织材料或植物颗粒做的枕芯，患者头部压下后，如果是植物颗粒做的枕芯，枕芯太硬，除了舒适度不够外，患者头颈部由于不易排汗而容易生疮，而且疮难以愈合，破了后又容易污染枕头，也较难清结消毒；如果是针织材料枕芯，又太软，不能支撑患者头部；无论是硬的枕芯或是软的枕芯，也都无法根据患者头部的侧正姿势而自动调整高低起伏的状态。另外，尤其是重症患者，头部不能有太大幅度的侧向，因而需要枕头有一定程度的固定约束头部侧向的作用。

技术实现要素：

本实用新型所要解决的问题是提供一种防压疮水垫枕头，以解决现有枕头容易使患者头部疮压破，不能约束患者头部，舒适度低的问题。

为了解决上述问题，本实用新型的技术方案是：本防压疮水垫枕头包括底部水平的枕体，所述枕体内的下部设有大于所述枕体体积二分之一的空腔，所述空腔内装有液体，所述枕体内设有从所述空腔至所述枕体外部的通道，所述通道于所述枕体外部一端设有阀，所述阀为单向阀；所述枕体上部设有用于约束患者头部的凹槽，所述枕体为硅胶枕体。

为了解决上述问题，本实用新型的技术方案还可以是：包括底部水平的枕体，所述枕体内的下部设有大于所述枕体体积二分之一的空腔，所述空腔内装有液体囊，所述枕体内设有从所述空腔至所述枕体外部的开口；所述枕体上部设有用于约束患者头部的凹槽，所述枕体为硅胶枕体。

上述技术方案中，更为具体的方案可以是：所述液体为水。

进一步的：所述单向阀为橡胶单向阀。

进一步的：所述通道设于所述枕体的下侧部。

由于采用了上述技术方案，本实用新型与现有技术相比具有如下有益效果：

1、本防压疮水垫枕头采用枕体内设一定体积液体的方式来解决传统枕头不能随患者头部侧动而自动调整高低度的问题，也不软不硬，解决枕芯太硬或太软带来的诸多问题，防止患者头颈部不易长时间压迫而生疮，疮也不易被压迫而挤压破裂，同时舒适度大大提高；使用硅胶材料制成枕体，除了可以提高舒适度外，枕头材料易于排汗，更不容易与患者的疮伤粘结破裂而感染，硅胶材料也容易清洁、不易交叉感染；枕体上部的凹槽，可以用于约束患者头部侧翻的角度，也可以使患者头部与枕头接触面减少，最大限度地减少头颈部与枕头的压迫面，减少压疮的产生；

2、本防压疮水垫枕头的通道，可以便于液体腔内的液体顺利地放出和灌入及跟换，空腔也可以使用液体囊，通过另一方案的开口将整个液体囊放入或取出，便于特种液体的使用；橡胶单向阀可以在正常的压力范围内保证液体在液体腔内不流出，在捏压橡胶单向阀使液体放出，最简单的结构来控制液体是否放出，便于使用，成本低，更利于广泛推广；通道设于枕体的下侧部，可以避免患者在枕压枕头使压住橡胶单向阀而让液体溢出，也不易让患者在睡眠时枕内有异物感，降低舒适度；

本防压疮水垫枕头结构简单，使用方便，成本低，可以广泛用于重症监护的临床。

附图说明

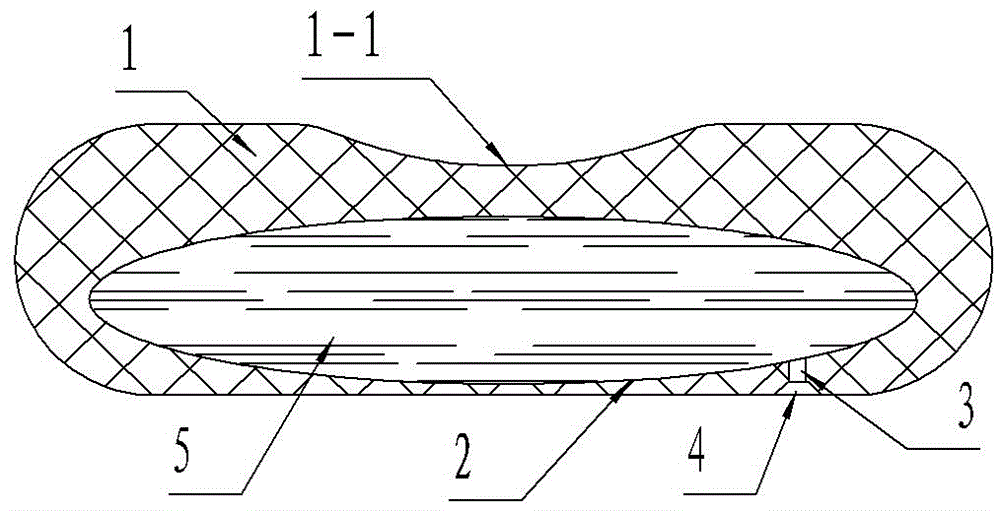

图1是本实用新型实施例一的主视图；

图2是本实用新型实施例二的俯视图。

具体实施方式

下面结合附图对本实用新型实施例作进一步详述：

实施例一：

如图1所示的本防压疮水垫枕头，它包括底部水平的枕体1，枕体1内的下部设有大于枕体1体积二分之一的空腔2，空腔2内装有液体5，这里的液体5为水，采用枕体1内设一定体积液体的方式来解决传统枕头不能随患者头部侧动而自动调整高低度的问题，也不软不硬，解决枕芯太硬或太软带来的诸多问题，防止患者头颈部不易长时间压迫而生疮，疮也不易被压迫而挤压破裂，同时舒适度大大提高。枕体1为硅胶枕体，使用硅胶材料制成枕体，除了可以提高舒适度外，枕头材料易于排汗，不易生疮，更不容易与患者的疮伤粘结破裂而感染。

枕体1上部设有用于约束患者头部的凹槽1-1，可以用于约束患者头部侧翻的角度，也可以使患者头部与枕头接触面减少，最大限度地减少头颈部与枕头的压迫面，减少压疮的产生；

枕体1内设有从空腔2至枕体1外部的通道3，通道3于枕体1外部一端设有阀4，阀4为单向阀，单向阀为橡胶单向阀，通道3的使用，可以便于液体腔内的液体顺利地放出和灌入及跟换；橡胶单向阀可以在正常的压力范围内保证液体在液体腔内不流出，在捏压橡胶单向阀使液体放出，最简单的结构来控制液体是否放出，便于使用，成本低，更利于广泛推广。通道3设于枕体1的下侧部。可以避免患者在枕压枕头使压住橡胶单向阀而让液体溢出，也不易让患者在睡眠时枕内有异物感，降低舒适度。

实施例二：

如图2所示的本防压疮水垫枕头，包括底部水平的枕体1，枕体1内的下部设有大于枕体1体积二分之一的空腔2，空腔2内装有液体囊7，枕体1内设有从空腔2至枕体外部的开口6；枕体1上部设有用于约束患者头部的凹槽1-1，枕体1为硅胶枕体。空腔内设有液体囊7，通过枕体一侧的开口6将整个液体囊放入或取出，便于特种液体的使用。
