一种智能结算餐盘的制作方法

本实用新型涉及智能餐饮服务技术领域，具体为一种智能结算餐盘。

背景技术：

智盘结算台是适用于自选式食堂、餐厅等的自动计价和自助刷卡的终端结算设备，是智盘自选餐厅快速结算系统的重要组成部分，智盘结算台采用的是桌台式一体化设计，集成了射频读写装置、读卡器及显示屏等多种设备，可实现对进入结算区的配套餐具快速计价，并语音提示就餐者完成核对、刷卡支付等操作。

而智能餐盘是智能结算台的主要构件之一，其主要是在每一个餐具底部植入RFID射频芯片，当餐盘置于智能备餐台上的出品终端上，出品终端会自动将菜品信息写入餐盘，就餐者选好菜品后，将智能餐具放入到结算区智能结算台时，借助计算机及其通讯技术，实现对餐具底部RFID射频芯片的通信和管理，从而实现快速的结算，其具有结算无差错，杜绝了矛盾纠纷；不排队，秒收银，顾客体验更满意；自动结算，节省人工，减少运营成本等优点，深受广大餐饮服务行业的青睐。

但是现有的智能餐盘中的RFID射频芯片是直接植入在餐盘的底部，无法对其进行拆卸，当餐盘在使用的过程中由于碰撞而发生损坏时，或者是RFID射频芯片发生故障时，就需要就智能餐盘的整体进行更换，进而增加了智能餐盘的维护成本。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种智能结算餐盘，具备对RFID射频芯片的拆装方便、对智能餐盘的维护成本较低、使用安全可靠的优点，解决了现有的智能餐盘中的RFID射频芯片是直接植入在餐盘的底部，无法对其进行拆卸，当餐盘在使用的过程中由于碰撞而发生损坏时，或者是RFID射频芯片发生故障时，就需要就智能餐盘的整体进行更换，进而增加了智能餐盘维护成本的问题。

本实用新型提供如下技术方案：一种智能结算餐盘，包括餐盘，所述餐盘的底端与固定套圈的顶端固定连接，所述固定套圈的内壁与固定支架外表面的顶部接触，所述固定支架的一侧开设有阶梯槽，所述餐盘底端的一侧与固定连杆的一端固定连接，所述固定连杆的另一端贯穿并延伸至位于阶梯槽内腔中的固定套筒的内部，所述固定连杆的外表面与固定弹簧的内部活动套接，所述固定连杆的另一端与固定连板的顶端固定连接，所述固定弹簧的一端与固定套筒内腔的顶部接触，且固定弹簧的另一端与固定连板的顶端接触，所述固定连板的两侧分别与固定套筒内腔的两侧接触，所述固定套筒的底端与连接块的顶端固定连接，所述连接块一侧的底部固定安装有固定转轴，所述固定转轴的内部与连接轴的一端固定连接，且连接轴的另一端固定安装有固定滚轮，且固定滚轮的外表面与阶梯槽的内壁接触，所述阶梯槽的内腔固定安装有智能芯片。

优选的，所述餐盘的底端与固定支架的顶端之间设有密封隔热层，其密封隔热层的厚度设为3厘米。

优选的，所述固定弹簧的初始长度大于固定套筒内腔的顶部到固定连板顶端之间的距离。

优选的，所述连接块的两侧均开设有卡槽，且卡槽的深度大于固定滚轮的外径，同时卡槽的长度大于固定滚轮外表面的顶端到固定转轴中心线的距离。

优选的，所述阶梯槽的数目设为三组，且三组阶梯槽成环形阵列排布在固定支架的周围。

与现有技术对比，本实用新型具备以下有益效果：

1、该智能结算餐盘，通过固定连杆、固定套筒、连接块及连接轴的设置，可以快速的对固定支架进行安装或拆卸，从而对损坏的餐盘或者智能芯片进行更换，进而避免了现有的智能餐盘发生损坏时，就需要对其整体进行更换的问题，有效的降低了该智能结算餐盘的维护成本。

2、该智能结算餐盘，通过固定弹簧与固定连板的设置，使得固定弹簧可以提供有效的拉力固定锁紧餐盘和固定支架，从而避免了该智能结算餐盘在长期使用的过程中餐盘与固定支架之间存在较大的间隙，进而导致水汽进入到固定支架的内部对智能芯片造成损伤的问题，有效的提高了该智能结算餐盘的实用性及智能芯片的使用寿命。

附图说明

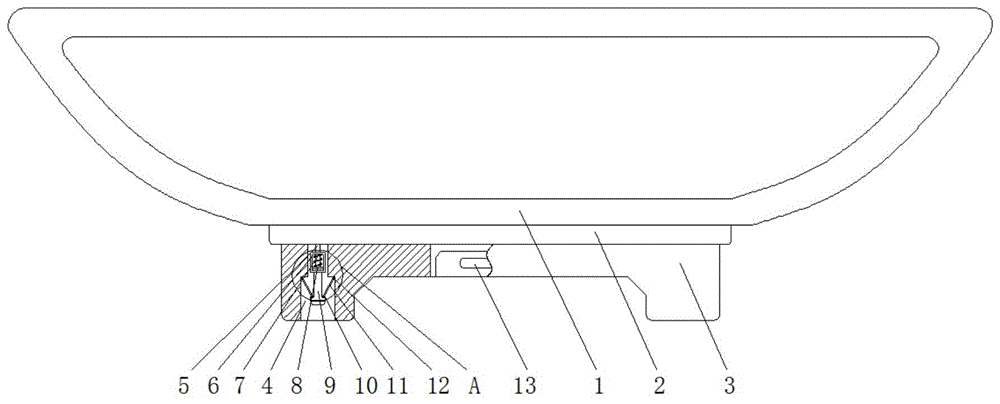

图1为本实用新型结构示意图；

图2为本实用新型结构固定套筒与连接块的连接；

图3为本实用新型结构图2的B处放大示意图。

图中：1、餐盘；2、固定套圈；3、固定支架；4、阶梯槽；5、固定连杆；6、固定套筒；7、固定弹簧；8、固定连板；9、连接块；10、固定转轴；11、连接轴；12、固定滚轮；13、智能芯片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种智能结算餐盘，包括餐盘1，餐盘1的底端与固定套圈2的顶端固定连接，固定套圈2的内壁与固定支架3外表面的顶部接触，固定支架3的一侧开设有阶梯槽4，阶梯槽4的数目设为三组，且三组阶梯槽4成环形阵列排布在固定支架3的周围，对于三组阶梯槽4的设置，有效的提高了餐盘1与固定支架3卡接时的稳定性及可靠性，餐盘1底端的一侧与固定连杆5的一端固定连接，固定连杆5的另一端贯穿并延伸至位于阶梯槽4内腔中的固定套筒6的内部，固定连杆5的外表面与固定弹簧7的内部活动套接，固定连杆5的另一端与固定连板8的顶端固定连接，固定弹簧7的一端与固定套筒6内腔的顶部接触，且固定弹簧7的另一端与固定连板8的顶端接触，固定连板8的两侧分别与固定套筒6内腔的两侧接触，固定套筒6的底端与连接块9的顶端固定连接，连接块9一侧的底部固定安装有固定转轴10，连接块9的两侧均开设有卡槽，且卡槽的深度大于固定滚轮12的外径，同时卡槽的长度大于固定滚轮12外表面的顶端到固定转轴10中心线的距离，对于连接块9卡槽的设置，使得连接轴11可以完全的收入到连接块9上的卡槽中，从而避免了餐盘1在拆卸的过程中发生卡塞的现象，有效的提高了该智能结算餐盘在拆卸过程中的灵活性，固定转轴10的内部与连接轴11的一端固定连接，且连接轴11的另一端固定安装有固定滚轮12，且固定滚轮12的外表面与阶梯槽4的内壁接触，阶梯槽4的内腔固定安装有智能芯片13，餐盘1的底端与固定支架3的顶端之间设有密封隔热层，其密封隔热层的厚度设为3厘米，对餐盘1与固定支架3之间密封隔热层的设置，可以有效的增加餐盘1与固定支架3之间的密封性，以防止出现在清洗餐盘1时水汽进入到固定支架3的内部，进而对智能芯片13造成损伤的现象，同时可以有效的避免餐盘1内腔中食物热量传到智能芯片13中，并对其造成损伤的问题，有效的提高了智能芯片13的使用寿命，固定弹簧7的初始长度大于固定套筒6内腔的顶部到固定连板8顶端之间的距离，对固定弹簧7初始长度的设置，使得固定弹簧7可以提供有效的拉力固定锁紧餐盘1和固定支架3，从而避免了该智能结算餐盘在长期使用的过程中餐盘1与固定支架3之间存在较大的间隙，进而导致水汽进入到固定支架3的内部对智能芯片13造成损伤的问题。

工作原理，当餐盘1或者智能芯片13在使用的过程中发生损坏时，可以利用套筒向下挤压连接轴11，同时在固定转轴10及固定滚轮12的作用下，带动连接块9、固定连板8及固定套筒6压缩固定弹簧7，并且使得连接轴11完全收入到连接块9上的卡槽中，然后拆开餐盘1与固定支架3，对于餐盘1或者智能芯片13进行更换，当更换完成之后将连接块9对准固定支架3上的阶梯槽4并拆入阶梯槽4中，然后利用工具向下拉动连接块9在固定套筒6的作用下压缩固定弹簧7并带动连接轴11和固定滚轮12移动至合适的位置，之后松开连接块9在固定弹簧7的弹力作用下带动连接块9撑开连接轴11卡住阶梯槽4的内壁。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
