一种家用便于装盘的菜板的制作方法

本实用新型涉及一种菜板，特别涉及一种家用便于装盘的菜板，属于厨房用具技术领域。

背景技术：

菜板即砧板，是垫放在桌上以便切菜时防止破坏桌子的木板。口语叫菜板，书面语谓之砧板，以前菜板以木块为主，但因容易耗损，近来大多以塑料为材料浇铸；目前的菜板多数只能够用于切菜，不便于对切的菜进行装盘，并且目前的菜板多数不能够使用双面，菜板的表面长时间与桌面相接触容易滋生细菌，造成污染。

技术实现要素：

本实用新型的目的在于提供一种家用便于装盘的菜板，以解决上述背景技术中提出的不便于对切的菜进行装盘的问题。

为实现上述目的，本实用新型提供如下技术方案：一种家用便于装盘的菜板，包括菜板主体，所述菜板主体的顶端和底端分别固定设有第一集液槽和第二集液槽，所述菜板主体的内部开设有凹槽，所述凹槽的两侧内壁均开设有滑槽，两个所述滑槽分别与放置槽两侧固定设有的滑块滑动连接，所述菜板主体正面的两侧和背面的两侧均固定设有支撑机构，所述菜板主体的另一侧固定设有两个固定板，两个所述固定板均通过阻尼转轴与连接板的两侧转动连接。

作为本实用新型的一种优选技术方案，所述支撑机构包括l型支撑板、锁紧螺杆、支撑块和支撑座，所述l型支撑板通过锁紧螺杆与菜板主体正面的两侧和背面的两侧开设的螺纹孔螺纹连接，所述l型支撑板的顶端内壁固定设有支撑块，所述l型支撑板的顶端固定安装有支撑座。

作为本实用新型的一种优选技术方案，所述支撑座的顶端固定设有防滑垫。

作为本实用新型的一种优选技术方案，所述放置槽一侧的顶端固定安装有两个固定块，所述固定块的一侧固定设有卡块，所述卡块与菜板主体一侧开设的卡槽卡合连接。

作为本实用新型的一种优选技术方案，所述放置槽的一侧固定设有把手。

作为本实用新型的一种优选技术方案，所述连接板的表面开设有挂槽。

与现有技术相比，本实用新型的有益效果是：本实用新型一种家用便于装盘的菜板，通过设置的放置槽便于放置菜盘，当切菜时，可以通过把手将放置槽从凹槽中抽出，便于切的菜直接放置到菜盘中，便于使用；通过设置的l型支撑板和支撑座便于对菜板主体的双面起到支撑作用，防止菜板主体直接与桌面相接触造成污染；菜板主体的顶端可以用于切菜，菜板主体的底端可以用于和面；通过设置的连接板和挂槽便于对该菜板进行悬挂，且连接板可以通过阻尼转轴进行转动，使之倾斜一定的角度，便于对菜板主体表面进行控水。

附图说明

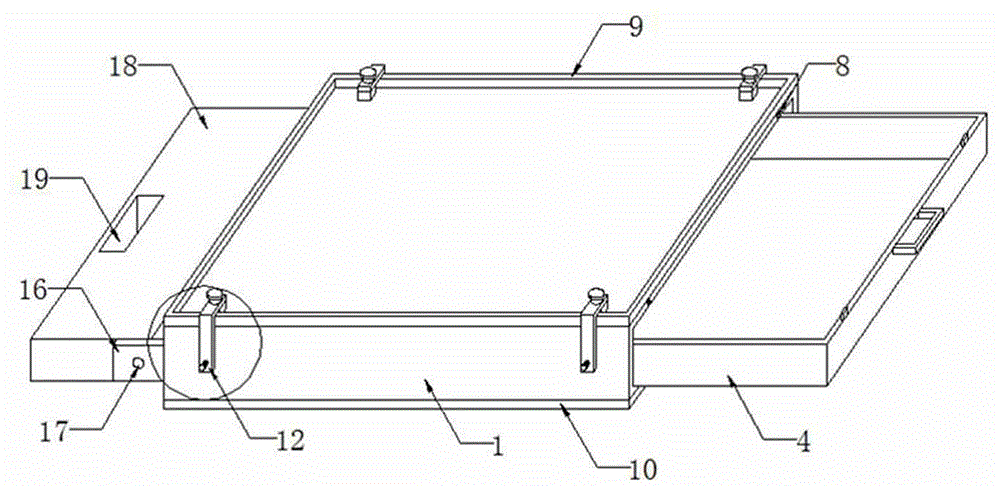

图1为本实用新型的结构示意图；

图2为本实用新型凹槽的结构示意图；

图3为本实用新型放置槽的结构示意图；

图4为本实用新型的局部放大结构示意图。

图中：1、菜板主体；2、凹槽；3、滑槽；4、放置槽；5、滑块；6、把手；7、固定块；8、卡槽；9、第一集液槽；10、第二集液槽；11、螺纹孔；12、l型支撑板；13、锁紧螺杆；14、支撑块；15、支撑座；16、固定板；17、阻尼转轴；18、连接板；19、挂槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供了一种家用便于装盘的菜板，包括菜板主体1，菜板主体1的顶端和底端分别固定设有第一集液槽9和第二集液槽10，菜板主体1的内部开设有凹槽2，凹槽2的两侧内壁均开设有滑槽3，两个滑槽3分别与放置槽4两侧固定设有的滑块5滑动连接，菜板主体1正面的两侧和背面的两侧均固定设有支撑机构，菜板主体1的另一侧固定设有两个固定板16，两个固定板16均通过阻尼转轴17与连接板18的两侧转动连接。

优选的，支撑机构包括l型支撑板12、锁紧螺杆13、支撑块14和支撑座15，l型支撑板12通过锁紧螺杆13与菜板主体1正面的两侧和背面的两侧开设的螺纹孔11螺纹连接，l型支撑板12的顶端内壁固定设有支撑块14，l型支撑板12的顶端固定安装有支撑座15，通过支撑机构便于对菜板主体1的双面进行支撑。

优选的，支撑座15的顶端固定设有防滑垫，提高了菜板的防滑性能。

优选的，放置槽4一侧的顶端固定安装有两个固定块7，固定块7的一侧固定设有卡块，卡块与菜板主体1一侧开设的卡槽8卡合连接，便于对放置槽4的位置进行限定。

优选的，放置槽4的一侧固定设有把手6，通过把手6便于开启放置槽4。

优选的，连接板18的表面开设有挂槽19，通过挂槽19便于对该菜板进行悬挂。

具体使用时，本实用新型一种家用便于装盘的菜板，当使用该菜板进行切菜时，首先通过把手6将放置槽4从凹槽2中抽出，将菜盘放置到放置槽4中，然后将锁紧螺杆13拆卸掉，将l型支撑板12放置到菜板主体1的底端，并通过锁紧螺杆13进行锁紧固定，对菜板主体1起到支撑作用，然后进行切菜，将切割后的菜放置到菜盘中；当需要使用该菜板进行和面时，将锁紧螺杆13拆卸掉，将l型支撑板12放置到菜板主体1的顶端，并通过锁紧螺杆13进行锁紧固定，对菜板主体1进行翻转，使用菜板主体1的底面进行和面；当使用过后，可通过挂槽19将该菜板悬挂在任意位置，也可通过阻尼转轴17转动连接板18，使其倾斜一定角度，进行控水。

在本实用新型的描述中，需要理解的是，指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
