一种家用的环保型可移动衣柜的制作方法

本发明涉及家用用具技术领域，特别涉及一种家用的环保型可移动衣柜。

背景技术：

衣柜是存放衣物的柜式实木家具。一般常见的分为平开门，柜内与柜外推拉门等。是家庭常用的家具之一，衣柜是现代社会发展的产物，因其能够将不穿的衣物，有序的收集在一起，被人们广泛使用，而爱美是人的天性，随着越来越多的人追求时尚，崇尚好看，各种各样款式外型的衣服被生产出来，也引发很多人会过多的购买衣物，而衣物过多的话必须通过衣柜对衣物进行放置。目前市场上的衣柜在使用过程中往往存在以下问题：1.现有衣柜环保安全性不强，柜体内部长期关闭不通风导致柜体内部异味，且衣柜板材散发的有毒有害气体对用户健康造成危害，无法对衣柜内进行异味去除，不利于衣柜的清洁；2.现有衣柜移动不便，在搬运或运输过程中大多需要人工进行搬运，导致使用不便；3.现有衣柜内部缺少自动感应的照明装置，往往需要人工进行手动开启照明装置，且衣柜内部不便进行合理的衣物收纳操作，衣物晾挂操作。

技术实现要素：

本发明的主要目的在于提供一种家用的环保型可移动衣柜，可以有效解决背景技术中的问题。

为实现上述目的，本发明采取的技术方案为：

一种家用的环保型可移动衣柜，包括衣柜本体，所述衣柜本体下端固定安装有底柜，所述底柜下端四角均固定安装有一号支撑脚，所述底柜内部设置有移动装置，且移动装置下端贯穿底柜下端中部并延伸至底柜下方，所述衣柜本体上端中部固定安装有照明装置，所述衣柜本体左端上部和衣柜本体右端上部共同固定安装有挂衣件，所述衣柜本体下端左部和衣柜本体右端下部共同固定安装有收纳件，所述底柜右端下部设置有充电接口，所述底柜内部固定安装有蓄电池且蓄电池分别与充电接口、照明装置和移动装置电性连接，所述衣柜本体包括柜体，所述柜体前端左部和前端右部均固定安装有铰链，所述铰链远离柜体的一侧均固定安装有柜门，且柜门呈左右对称分布，所述柜门前端中部均固定安装有把手，所述柜体包括面板层，所述面板层内侧固定安装有活性炭层，所述活性炭层内侧固定安装有茶梗粉层，所述面板层、活性炭层和茶梗粉层之间共同固定安装有连接板，所述面板层外侧涂覆有亮面油漆。

优选的，所述移动装置包括伸缩导柱，所述伸缩导柱下端固定安装有活动杆，所述活动杆下端左部和下端右部均固定安装有支杆，所述支杆下端前侧和下端后侧均固定安装有二号支撑脚，所述二号支撑脚下端均活动安装有行走轮，所述伸缩导柱远离活动杆的一侧固定安装有驱动气缸。

优选的，所述伸缩导柱上端贯穿底柜下端中部，所述伸缩导柱远离活动杆的一侧固定安装有驱动气缸且驱动气缸位于底柜内部，所述活动杆与支杆之间均垂直分布。

优选的，所述照明装置包括横板，所述横板下端左部固定安装有开关座，所述开关座前端左部和前端右部均固定安装有断电按钮，所述开关座前端中部固定安装有伸缩导向杆，所述伸缩导向杆外表面前部和外表面后部共同固定套接有弹簧件，所述伸缩导向杆前端固定安装抵接板，所述抵接板后端左侧和后端右侧均固定安装有横杆，所述横板下端右部固定安装有照明灯。

优选的，所述横板上端嵌设于柜体上端中部，所述照明灯与断电按钮电性连接，所述伸缩导向杆为多节套管结构。

优选的，所述收纳件包括一号侧板、收纳板和立板，所述一号侧板上端活动套接有二号侧板，所述一号侧板右端和二号侧板右端共同开有若干卡槽，所述立板左端固定安装有若干搭接块，所述一号侧板前端上部螺纹安装有紧固旋钮，所述二号侧板前端均开有若干安装孔。

优选的，所述紧固旋钮均与若干安装孔匹配并卡接，若干所述卡槽均与收纳板匹配并卡接，所述收纳板下端右部位于搭接块上端，所述立板右端嵌设于衣柜本体右端下部，所述一号侧板下端与衣柜本体下端左部固定连接。

优选的，所述挂衣件包括挂衣杆，所述挂衣杆左端和挂衣杆右端均固定安装有安装柱，所述挂衣杆外表面前部开有导向槽，所述导向槽内部共同滑动连接有若干套环，且若干套环均活动套接于挂衣杆外表面。

优选的，所述安装柱远离挂衣杆的一侧分别与衣柜本体左端上部和衣柜本体右端上部固定连接，所述安装柱内部固定安装有led灯，且安装柱外表面为透明结构。

与现有技术相比，本发明具有如下有益效果：

1、本发明中，通过在柜体的面板层上设置活性炭层，并在活性炭层上设置茶梗粉层上，利用活性炭层和茶梗粉层对柜体内部异味进行去除，避免柜体内部长期关闭不通风导致异味产生，避免衣柜板材散发的有毒有害气体对用户健康造成危害，有利于衣柜的清洁，实现衣柜的环保安全性。

2、本发明中，通过启动气缸带动伸缩导柱向下运动，使伸缩导柱带动活动杆上的支杆同步进行下降运动，而支杆的下降运动带动二号支撑脚上的行走轮同步下降，同时在行走轮与地面的接触过程中一号支撑脚与地面进行脱离，衣柜本体在外力推动下使得底柜下方的行走轮进行转动，最终实现整个衣柜在地面上的移动，便于衣柜运输与搬运。

3、本发明中，通过照明装置的设置，使照明灯可随着柜门的开启实现自动照明操作，给衣柜的使用提供便捷照明的同时节约了电能；而收纳件可实现衣柜本体内部空间布局的调节，便于对衣物进行收纳，合理利用衣柜内部空间，而挂衣件上的套环可避免衣物集中挂接在一起，提高衣柜使用的舒适性。

附图说明

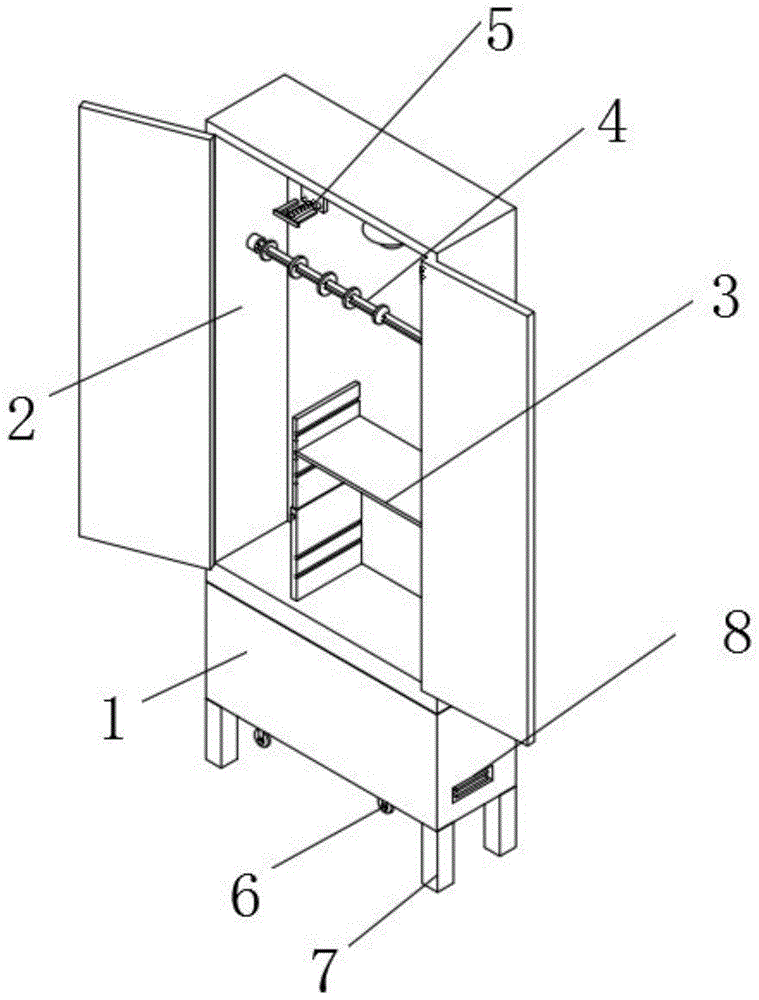

图1为本发明一种家用的环保型可移动衣柜的展开时结构图；

图2为本发明一种家用的环保型可移动衣柜的关闭时的结构示意图；

图3为本发明一种家用的环保型可移动衣柜的柜体局部纵向剖视图；

图4为本发明一种家用的环保型可移动衣柜的局部结构示意图；

图5为本发明一种家用的环保型可移动衣柜的照明装置的结构示意图；

图6为本发明一种家用的环保型可移动衣柜的收纳件的安装结构示意图；

图7为本发明一种家用的环保型可移动衣柜的挂衣件的结构示意图。

图中：1、底柜；2、衣柜本体；3、收纳件；4、挂衣件；5、照明装置；6、移动装置；7、一号支撑脚；8、充电接口；9、柜门；10、柜体；11、把手；12、铰链；31、一号侧板；32、二号侧板；33、安装孔；34、紧固旋钮；35、卡槽；36、收纳板；37、立板；38、搭接块；41、挂衣杆；42、导向槽；43、套环；44、安装柱；51、横板；52、断电按钮；53、开关座；54、弹簧件；55、伸缩导向杆；56、抵接板；57、横杆；58、照明灯；61、伸缩导柱；62、活动杆；63、支杆；64、二号支撑脚；65、行走轮；101、茶梗粉层；102、活性炭层；103、面板层；104、连接板。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

如图1-7所示，一种家用的环保型可移动衣柜，包括衣柜本体2，衣柜本体2下端固定安装有底柜1，底柜1下端四角均固定安装有一号支撑脚7，底柜1内部设置有移动装置6，且移动装置6下端贯穿底柜1下端中部并延伸至底柜1下方，衣柜本体2上端中部固定安装有照明装置5，衣柜本体2左端上部和衣柜本体2右端上部共同固定安装有挂衣件4，衣柜本体2下端左部和衣柜本体2右端下部共同固定安装有收纳件3，底柜1右端下部设置有充电接口8，底柜1内部固定安装有蓄电池且蓄电池分别与充电接口8、照明装置5和移动装置6电性连接，衣柜本体2包括柜体10，柜体10前端左部和前端右部均固定安装有铰链12，铰链12远离柜体10的一侧均固定安装有柜门9，且柜门9呈左右对称分布，柜门9前端中部均固定安装有把手11，柜体10包括面板层103，面板层103内侧固定安装有活性炭层102，活性炭层102内侧固定安装有茶梗粉层101，面板层103、活性炭层102和茶梗粉层101之间共同固定安装有连接板104，面板层103外侧涂覆有亮面油漆。

移动装置6包括伸缩导柱61，伸缩导柱61下端固定安装有活动杆62，活动杆62下端左部和下端右部均固定安装有支杆63，支杆63下端前侧和下端后侧均固定安装有二号支撑脚64，二号支撑脚64下端均活动安装有行走轮65，伸缩导柱61远离活动杆62的一侧固定安装有驱动气缸，在行走轮65与地面的接触过程中一号支撑脚7与地面进行脱离，工作人员推动衣柜本体2，衣柜本体2在外力推动下使得底柜1下方的行走轮65进行转动，最终实现整个衣柜在地面上的移动；为了实现移动装置6的安装操作，伸缩导柱61上端贯穿底柜1下端中部，伸缩导柱61远离活动杆62的一侧固定安装有驱动气缸且驱动气缸位于底柜1内部，活动杆62与支杆63之间均垂直分布；照明装置5包括横板51，横板51下端左部固定安装有开关座53，开关座53前端左部和前端右部均固定安装有断电按钮52，开关座53前端中部固定安装有伸缩导向杆55，伸缩导向杆55外表面前部和外表面后部共同固定套接有弹簧件54，伸缩导向杆55前端固定安装抵接板56，抵接板56后端左侧和后端右侧均固定安装有横杆57，横板51下端右部固定安装有照明灯58，照明装置5可随着柜门9的开启实现自动照明操作，给衣柜的使用提供便捷照明的同时节约了电能；横板51上端嵌设于柜体10上端中部，照明灯58与断电按钮52电性连接，伸缩导向杆55为多节套管结构，伸缩导向杆55可在弹簧件54的作用下带动伸缩导向杆55进行伸缩运动；收纳件3包括一号侧板31、收纳板36和立板37，一号侧板31上端活动套接有二号侧板32，一号侧板31右端和二号侧板32右端共同开有若干卡槽35，立板37左端固定安装有若干搭接块38，一号侧板31前端上部螺纹安装有紧固旋钮34，二号侧板32前端均开有若干安装孔33，当调节至合适高度时转动紧固旋钮34至对应二号侧板32上的安装孔33内，实现二号侧板32与一号侧板31间的固定，然后将收纳板36插入对应一号侧板31和二号侧板32上的卡槽35内，并将收纳板36的另一端搭接在对应搭接块38上，从而实现衣柜本体2内部空间布局的调节；紧固旋钮34均与若干安装孔33匹配并卡接，若干卡槽35均与收纳板36匹配并卡接，收纳板36下端右部位于搭接块38上端，立板37右端嵌设于衣柜本体2右端下部，一号侧板31下端与衣柜本体2下端左部固定连接；挂衣件4包括挂衣杆41，挂衣杆41左端和挂衣杆41右端均固定安装有安装柱44，挂衣杆41外表面前部开有导向槽42，导向槽42内部共同滑动连接有若干套环43，且若干套环43均活动套接于挂衣杆41外表面，而多个挂衣架之间可设置有套环43，从而避免衣物集中挂接在一起；安装柱44远离挂衣杆41的一侧分别与衣柜本体2左端上部和衣柜本体2右端上部固定连接，安装柱44内部固定安装有led灯，且安装柱44外表面为透明结构。

需要说明的是，本发明为一种家用的环保型可移动衣柜，当需要对该衣柜进行移动搬运操作时，可启动底柜1内的驱动气缸开始工作，启动气缸带动伸缩导柱61向下运动，而伸缩导柱61的向下运动带动活动杆62上的支杆63同步进行下降运动，而支杆63的下降运动带动二号支撑脚64上的行走轮65同步下降，直至行走轮65与地面进行接触，同时在行走轮65与地面的接触过程中一号支撑脚7与地面进行脱离，此时工作人员推动衣柜本体2，衣柜本体2在外力推动下使得底柜1下方的行走轮65进行转动，最终实现整个衣柜在地面上的移动，同时当需要对衣柜内的衣物进行收纳时，可将二号侧板32在一号侧板31内进行滑动，调节二号侧板32的高度，当调节至合适高度时转动紧固旋钮34至对应二号侧板32上的安装孔33内，实现二号侧板32与一号侧板31间的固定，然后将收纳板36插入对应一号侧板31和二号侧板32上的卡槽35内，并将收纳板36的另一端搭接在对应搭接块38上，从而实现衣柜本体2内部空间布局的调节，便于对衣物进行收纳，当需要对挂衣件4上的衣物进行晾挂时，可将二号侧板32收纳于一号侧板31内，并抽出卡槽35与搭接块38上的收纳板36，从而可便于对衣服进行晾挂，当需要进行挂衣操作时，可将对应的挂衣架挂接于挂衣杆41上，而多个挂衣架之间可设置有套环43，从而避免衣物集中挂接在一起，当关闭柜门9时，柜门9推动抵接板56向后运动，抵接板56的向后运动带动横杆57向后推动，此时横杆57后端抵接断电按钮52，此时断电按钮52开启，断电按钮52对照明灯58进行断电操作，照明灯58停止照明工作，当需要对衣柜内的衣物进行拿取时，可开启柜门9，此时伸缩导向杆55在弹簧件54的作用下带动伸缩导向杆55伸长，此时伸缩导向杆55带动抵接板56向前运动，最终横杆57与断电按钮52脱离，断电按钮52停止断电，照明灯58开启照明，该照明装置5可随着柜门9的开启实现自动照明操作，给衣柜的使用提供便捷照明的同时节约了电能。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
