刷脸刷卡平移门的制作方法

本申请涉及建筑智能化领域，尤其是涉及一种刷脸刷卡平移门。

背景技术：

1、平移门以其使用时占用空间小等优点广泛应用于仓库、办公产所等使用场景中。

2、常见的平移门以手动进行开闭的为主，此类平移门包括门框，以及滑动连接在门框上的两块平移门板，两块平移门板共同设有手动关锁结构，在实施中，需要手动操作手动关锁结构，从而将两块平移门板锁定在一起，或者手动操作手动关锁结构，从而将解锁两块已经锁定在一起的平移门。

3、在实现本申请的过程中，发现上述技术至少存在以下问题：现有技术中的平移门的开闭需要手动进行操作，完成手动操作后才能实现平移门的开闭，可见现有技术中平移门的开闭过程的建筑智能化水平有待提高。

技术实现思路

1、为了便于提升平移门的建筑智能化水平，本申请提供一种刷脸刷卡平移门。

2、本申请提供的一种刷脸刷卡平移门采用如下的技术方案：

3、一种刷脸刷卡平移门，包括固定墙体中的导轨，所述导轨上滑动连接有第一门板与第二门板，所述导轨上滑动连接有与所述第一门板以及所述第二门板均连接的门板驱动结构，所述门板驱动结构用于驱动所述第一门板与所述第二门板相互靠近或远离；所述墙体上设有刷脸刷卡结构，以及与所述刷脸刷卡结构连接的逻辑控制器，所述逻辑控制器还与所述门板驱动结构连接。

4、通过采用上述技术方案，人员可通过刷脸或者刷卡的方式将人脸信息或者卡信息录入到逻辑控制器中，从而便于逻辑控制器对人脸信息或者卡信息进行判断，在判断没有问题的情况下，逻辑控制器控制门板驱动结构驱动第一门板与第二门板，从而可以使第一门板与第二门板相互远离，从而打开平移门；此过程避免了人员手动操作平移门，提升了平移门的建筑智能化水平。

5、在一个具体的可实施方案中，所述导轨上开设有轨槽，所述轨槽的底壁上开设有条形缝，所述轨槽的底壁上且位于所述条形缝的两侧还开设有与所述条形缝平行的条形槽；所述门板驱动结构包括若干对两两一对的导向轮，所述导向轮置于所述条形槽中，每对所述导向轮之间连接有连接杆，所述第一门板与所述第二门板连接在对应的所述连接杆上。

6、通过采用上述技术方案，导向轮不仅可以将第一门板与第二门板连接在导轨上，还可以在第一门板与第二门板移动时，通过沿条形槽对第一门板以及第二门板起到导向的作用，提升了第一门板与第二门板运动时的稳定性。

7、在一个具体的可实施方案中，每个所述连接杆上均连接有轴承；所述第一门板与所述第二门板连接在对应的所述轴承上。

8、通过采用上述技术方案，通过轴承避免了第一门板、第二门板与连接杆摩擦。

9、在一个具体的可实施方案中，每个所述轴承上均连接有吊杆，所述吊杆均向下穿过条形缝；所述第一门板与所述第二门板连接在对应的吊杆向下穿过条形缝的一端上。

10、通过采用上述技术方案，通过吊杆便于穿出条形缝以连接第一门板和第二门板。

11、在一个具体的可实施方案中，所述门板驱动结构还包括连接在导轨上且与所述逻辑控制器连接的电机，所述电机上连接有齿轮；所述导轨上的两侧边上均滑动连接有均与所述齿轮啮合的齿条，所述齿条与对应的所述连接杆连接。

12、通过采用上述技术方案，通过一个齿轮的转动便于实现两个齿条沿相反方向运动，从而便于实现第一门板与第二门板童同步相向开靠近或远离。

13、在一个具体的可实施方案中，所述导轨上连接有与所述第一门板对应的第一立柱，以及与所述第二门板对应的第二立柱；所述第一立柱上开设有供所述第一门板伸进的第一竖槽，所述第二立柱上开设有供所述第二门板伸进的第二竖槽。

14、通过采用上述技术方案，当打开平移门时，第一门板可伸进第一竖槽中，第二门板可伸进第二竖槽中，如此便于通过第一竖槽和第二竖槽对第一门板以及第二门板进行限位。

15、在一个具体的可实施方案中，所述第一竖槽中设有用于与所述第一门板抵接的第一软垫，所述第二竖槽中设有用于与所述第二门板抵接的第二软垫；所述第一软垫与所述第一竖槽的底壁之间设有连接有第一压力传感器，所述第二软垫与所述第二竖槽的底壁之间设有连接有第二压力传感器；所述第一压力传感器以及第二压力传感器均与所述逻辑控制器通信连接。

16、通过采用上述技术方案，通过第一软垫和第二软垫便于防止第一门板与第二门板与第一立柱、第二立柱刚性抵接，如此有助于防止第一门板以及第二门板受损；此外通过第一压力传感器便于感知第一门板抵接第一软垫时的压力，通过第二压力传感器便于感知第二门板抵接第二软垫时的压力，如此便于逻辑控制器及时控制第一门板和第二门板移动到位后不再移动。

17、在一个具体的可实施方案中，所述刷脸刷卡结构包括设置在所述墙体上的纵向导轨组，所述纵向导轨组上滑动连接有刷脸组件，以及与所述刷脸组件连接的刷卡器；所述刷脸组件与所述刷卡器均与所述逻辑控制器连接；所述墙体中还设有与所述刷卡器连接的连接的伸缩件。

18、通过采用上述技术方案，通过顶升组件便于调节刷脸组件以及刷卡器的高度，从而便于适应不同高度不同的人员。

19、在一个具体的可实施方案中，所述墙体上设有与所述逻辑控制器连接的摄像头。

20、通过采用上述技术方案，通过摄像头便于拍摄靠近平移门的人员，从而便于逻辑控制器判断是否有人员靠近平移门。

21、综上所述，本申请包括以下至少一种有益技术效果：

22、1.便于提升平移门的建筑智能化水平；

23、2.提升了第一门板与第二门板运动时的稳定性；

24、3.便于实现第一门板与第二门板童同步相向开靠近或远离。

技术特征：

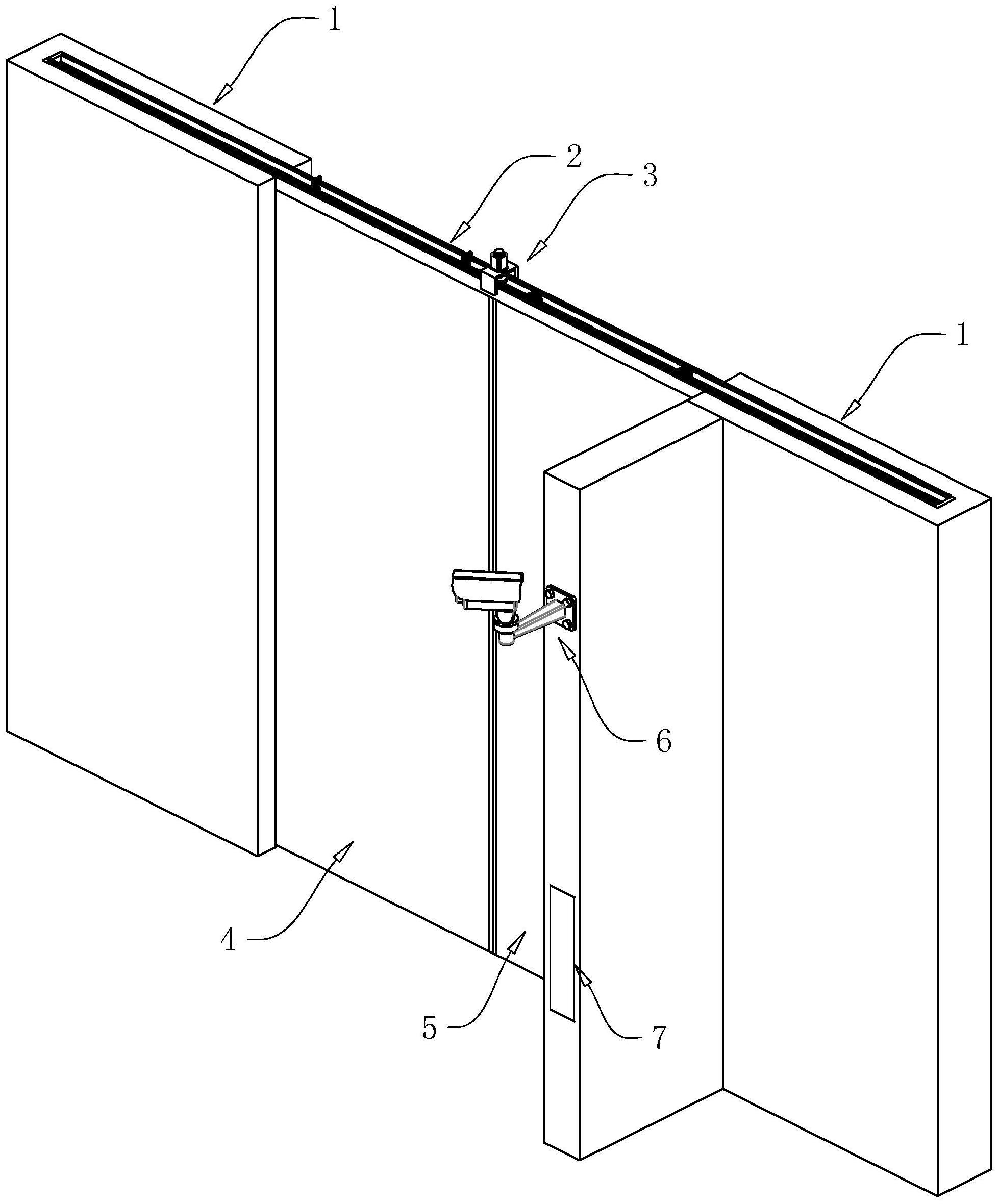

1.一种刷脸刷卡平移门，其特征在于：包括固定墙体(1)中的导轨(23)，所述导轨(23)上滑动连接有第一门板(4)与第二门板(5)，所述导轨(23)上滑动连接有与所述第一门板(4)以及所述第二门板(5)均连接的门板驱动结构(3)，所述门板驱动结构(3)用于驱动所述第一门板(4)与所述第二门板(5)相互靠近或远离；所述墙体(1)上设有刷脸刷卡结构(6)，以及与所述刷脸刷卡结构(6)连接的逻辑控制器(7)，所述逻辑控制器(7)还与所述门板驱动结构(3)连接。

2.根据权利要求1所述的刷脸刷卡平移门，其特征在于：所述导轨(23)上开设有轨槽(231)，所述轨槽(231)的底壁上开设有条形缝(232)，所述轨槽(231)的底壁上且位于所述条形缝(232)的两侧还开设有与所述条形缝(232)平行的条形槽(233)；所述门板驱动结构(3)包括若干对两两一对的导向轮(31)，所述导向轮(31)置于所述条形槽(233)中，每对所述导向轮(31)之间连接有连接杆(32)，所述第一门板(4)与所述第二门板(5)连接在对应的所述连接杆(32)上。

3.根据权利要求2所述的刷脸刷卡平移门，其特征在于：每个所述连接杆(32)上均连接有轴承(33)；所述第一门板(4)与所述第二门板(5)连接在对应的所述轴承(33)上。

4.根据权利要求3所述的刷脸刷卡平移门，其特征在于：每个所述轴承(33)上均连接有吊杆(310)，所述吊杆均向下穿过条形缝(232)；所述第一门板(4)与所述第二门板(5)连接在对应的所述吊杆(310)向下穿过条形缝(232)的一端上。

5.根据权利要求2所述的刷脸刷卡平移门，其特征在于：所述门板驱动结构(3)还包括连接在导轨(23)上且与所述逻辑控制器(7)连接的电机(35)，所述电机(35)上连接有齿轮(36)；所述导轨(23)上的两侧边上均滑动连接有均与所述齿轮(36)啮合的齿条(37)，所述齿条(37)与对应的所述连接杆(32)连接。

6.根据权利要求5所述的刷脸刷卡平移门，其特征在于：所述导轨(23)上连接有与所述第一门板(4)对应的第一立柱(21)，以及与所述第二门板(5)对应的第二立柱(22)；所述第一立柱(21)上开设有供所述第一门板(4)伸进的第一竖槽(211)，所述第二立柱(22)上开设有供所述第二门板(5)伸进的第二竖槽(221)。

7.根据权利要求6所述的刷脸刷卡平移门，其特征在于：所述第一竖槽(211)中设有用于与所述第一门板(4)抵接的第一软垫(213)，所述第二竖槽(221)中设有用于与所述第二门板(5)抵接的第二软垫(223)；所述第一软垫(213)与所述第一竖槽(211)的底壁之间设有连接有第一压力传感器(212)，所述第二软垫(223)与所述第二竖槽(221)的底壁之间设有连接有第二压力传感器(222)；所述第一压力传感器(212)以及第二压力传感器(222)均与所述逻辑控制器(7)通信连接。

8.根据权利要求1所述的刷脸刷卡平移门，其特征在于：所述刷脸刷卡结构(6)包括设置在所述墙体(1)上的纵向导轨组(62)，所述纵向导轨组(62)上滑动连接有刷脸组件(63)，以及与所述刷脸组件(63)连接的刷卡器(64)；所述刷脸组件(63)与所述刷卡器(64)均与所述逻辑控制器(7)通信连接；所述墙体(1)中还设有与所述刷卡器(64)连接的连接的伸缩件(61)。

9.根据权利要求8所述的刷脸刷卡平移门，其特征在于：所述墙体(1)上设有与所述逻辑控制器(7)连接的摄像头(65)。

技术总结
本申请涉及建筑智能化领域，尤其是涉及一种刷脸刷卡平移门，其包括固定墙体中的导轨，所述导轨上滑动连接有第一门板与第二门板，所述导轨上滑动连接有与所述第一门与所述第二门板均连接的门板驱动结构，所述门板驱动结构用于驱动所述第一门板与所述第二门板相互靠近或远离；所述墙体上设有刷脸刷卡结构，以及与所述刷脸刷卡结构连接的逻辑控制器，所述逻辑控制器还与所述门板驱动结构连接。本申请具有便于提升平移门建筑智能化水平的效果。

技术研发人员：陆迁亮
受保护的技术使用者：江苏鲲飞通讯科技有限公司
技术研发日：
技术公布日：2024/1/12
