一种带有更换结构的刀具的制作方法

1.本实用新型涉及刀具技术领域，具体是一种带有更换结构的刀具。


背景技术：

2.现有的多功能料理机需要根据不同的功能，换用不同的刀具，目前通常是将刀具与刀座连接头分离，使得刀具与刀座连接头都从料理机杯体上拆卸下来，然后再将要更换的刀具和刀座连接头连接，固定在杯体底部，完成刀具的更换，这种更换方法更换复杂，还需要借助工具，并且容易伤手，针对上述问题，现在提供一种带有更换结构的刀具。


技术实现要素：

3.本实用新型的目的在于提供一种带有更换结构的刀具，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：
5.一种带有更换结构的刀具，包括底座和刀身，所述底座上端设有与刀身下端刀身槽滑动配合的连接块，所述连接块和刀身之间通过定位件连接固定，所述刀身和底座之间设有限制二者相对转动的旋转定位件；
6.所述定位件包括阵列分布在连接块外侧的定位卡槽，所述刀身外侧阵列分布有若干个定位滑孔，所述定位滑孔的数量、位置与定位卡槽相对应，每个定位滑孔中滑动配合有一个定位卡块，所述定位滑孔外端设有封块件，所述封块件上滑动设有一个抵压杆，所述封块件与定位卡块之间通过复位弹簧连接固定，在复位弹簧的作用下，定位卡块收入定位滑孔中，所述刀身外侧转动设有用于对抵压杆外端产生推力以实现定位卡块与定位卡槽卡合的推动件。
7.作为本实用新型进一步的方案：所述推动件包括转动设置在刀身外侧的旋转环，所述旋转环通过转动轴承环与刀身转动连接，所述旋转环内壁阵列分布有若干个对抵压杆外端产生推力的推动凸起，所述旋转环上还设有与底座相配合用于限制旋转环转动的锁紧件。
8.作为本实用新型进一步的方案：所述抵压杆外侧设有球形腔，该球形腔中配合设有一个钢珠。
9.作为本实用新型进一步的方案：所述锁紧件包括贯穿旋转环上的锁紧螺栓，所述锁紧螺栓下端设有一个锁紧块，所述锁紧螺栓上端设有便于旋转的旋钮。
10.作为本实用新型进一步的方案：所述封块件包括封块，所述封块与刀身之间设有密封垫，所述封块通过螺栓与刀身连接固定。
11.作为本实用新型进一步的方案：所述旋转定位件包括设置在刀身下端的若干个周向定位块，所述周向定位块与底座上端的周向定位槽相互配合。
12.作为本实用新型进一步的方案：所述底座上端面设有与锁紧块相配合以提高摩擦力的限位摩擦环。
13.与现有技术相比，本实用新型的有益效果是：
14.本实用新型针对现有装置的弊端进行设计，通过将刀具分成刀头和刀身，并且通过可拆卸方式连接固定，方便了对刀具的快速切换，便于后期的维护。并且刀身和刀头之间承载力的位置为周向定位块，有效的提高了使用寿命。
附图说明

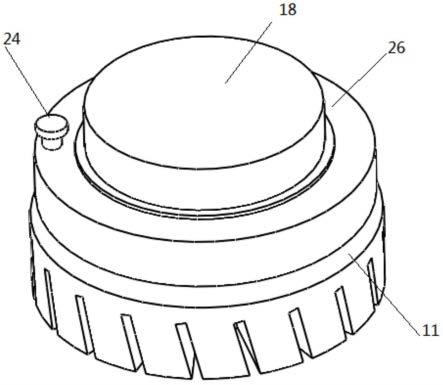

15.图1为本实用新型的结构示意图。
16.图2为本实用新型内部的结构示意图。
17.图3为本实用新型中抵压杆的结构示意图。
18.其中：底座11、周向定位槽12、周向定位块13、复位弹簧14、钢珠15、抵压杆16、封块17、刀身18、连接块19、定位卡槽20、刀身槽21、定位卡块22、定位滑孔23、旋钮24、锁紧螺栓25、旋转环26、转动轴承环27、锁紧块28。
具体实施方式
19.实施例1
20.请参阅图1-图3，本实用新型实施例中，一种带有更换结构的刀具，包括底座11和刀身18，所述底座11上端设有与刀身18下端刀身槽21滑动配合的连接块19，所述连接块19和刀身18之间通过定位件连接固定，所述刀身18和底座11之间设有限制二者相对转动的旋转定位件；
21.所述定位件包括阵列分布在连接块19外侧的定位卡槽20，所述刀身18外侧阵列分布有若干个定位滑孔23，所述定位滑孔23的数量、位置与定位卡槽20相对应，每个定位滑孔23中滑动配合有一个定位卡块22，所述定位滑孔23外端设有封块件，所述封块件上滑动设有一个抵压杆16，所述封块件与定位卡块22之间通过复位弹簧14连接固定，在复位弹簧14的作用下，定位卡块22收入定位滑孔23中，所述刀身18外侧转动设有用于对抵压杆16外端产生推力以实现定位卡块22与定位卡槽20卡合的推动件；
22.所述推动件包括转动设置在刀身18外侧的旋转环26，所述旋转环26通过转动轴承环27与刀身18转动连接，所述旋转环26内壁阵列分布有若干个对抵压杆16外端产生推力的推动凸起，所述旋转环26上还设有与底座11相配合用于限制旋转环26转动的锁紧件；
23.所述抵压杆16外侧设有球形腔，该球形腔中配合设有一个钢珠15，钢珠15使得旋转环26与抵压杆16之间为滚动摩擦，降低了摩擦损耗；
24.所述锁紧件包括贯穿旋转环26上的锁紧螺栓25，所述锁紧螺栓25下端设有一个锁紧块28，所述锁紧螺栓25上端设有便于旋转的旋钮24，通过旋钮24带动锁紧螺栓25转动，从而使得锁紧块28与底座11上端面紧压配合，限制旋转环26转动；
25.所述封块件包括封块17，所述封块17与刀身18之间设有密封垫，所述封块17通过螺栓与刀身18连接固定，这种可拆卸方式方便后期对定位卡块22的拆卸；
26.所述旋转定位件包括设置在刀身18下端的若干个周向定位块13，所述周向定位块13与底座11上端的周向定位槽12相互配合，在刀身18与底座11对接时，周向定位块13会插入周向定位槽12中，从而限制二者相对转动，并且周向定位槽12和周向定位块13的配合也实现对刀身18和底座11连接的初步固定。
27.实施例2
28.与实施例1相区别的是：所述底座11上端面设有与锁紧块28相配合以提高摩擦力的限位摩擦环，这样就能更好的限制旋转环26转动。
29.本实用新型的工作原理是：
30.实际使用时，将刀身18放置在底座11上端，使得连接块19与刀身槽21相配合，此时周向定位块13与周向定位槽12相配合，然后通过转动旋转环26，使得旋转环26内部的推动凸起对抵压杆16端部产生推力，从而使得定位卡块22插入定位卡槽20中，进而限制刀身槽21和连接块19转动，待位置锁定后，通过旋钮24带动锁紧螺栓25转动，使得锁紧块28对底座11上端面产生抵压力，从而防止旋转环26自由转动。


技术特征：
1.一种带有更换结构的刀具，包括底座(11)和刀身(18)，所述底座(11)上端设有与刀身(18)下端刀身槽(21)滑动配合的连接块(19)，所述连接块(19)和刀身(18)之间通过定位件连接固定，所述刀身(18)和底座(11)之间设有限制二者相对转动的旋转定位件；其特征在于，所述定位件包括阵列分布在连接块(19)外侧的定位卡槽(20)，所述刀身(18)外侧阵列分布有若干个定位滑孔(23)，所述定位滑孔(23)的数量、位置与定位卡槽(20)相对应，每个定位滑孔(23)中滑动配合有一个定位卡块(22)，所述定位滑孔(23)外端设有封块件，所述封块件上滑动设有一个抵压杆(16)，所述封块件与定位卡块(22)之间通过复位弹簧(14)连接固定，在复位弹簧(14)的作用下，定位卡块(22)收入定位滑孔(23)中，所述刀身(18)外侧转动设有用于对抵压杆(16)外端产生推力以实现定位卡块(22)与定位卡槽(20)卡合的推动件。2.根据权利要求1所述的带有更换结构的刀具，其特征在于，所述推动件包括转动设置在刀身(18)外侧的旋转环(26)，所述旋转环(26)通过转动轴承环(27)与刀身(18)转动连接，所述旋转环(26)内壁阵列分布有若干个对抵压杆(16)外端产生推力的推动凸起，所述旋转环(26)上还设有与底座(11)相配合用于限制旋转环(26)转动的锁紧件。3.根据权利要求2所述的带有更换结构的刀具，其特征在于，所述抵压杆(16)外侧设有球形腔，该球形腔中配合设有一个钢珠(15)。4.根据权利要求2所述的带有更换结构的刀具，其特征在于，所述锁紧件包括贯穿旋转环(26)上的锁紧螺栓(25)，所述锁紧螺栓(25)下端设有一个锁紧块(28)，所述锁紧螺栓(25)上端设有便于旋转的旋钮(24)。5.根据权利要求1所述的带有更换结构的刀具，其特征在于，所述封块件包括封块(17)，所述封块(17)与刀身(18)之间设有密封垫，所述封块(17)通过螺栓与刀身(18)连接固定。6.根据权利要求1所述的带有更换结构的刀具，其特征在于，所述旋转定位件包括设置在刀身(18)下端的若干个周向定位块(13)，所述周向定位块(13)与底座(11)上端的周向定位槽(12)相互配合。7.根据权利要求1所述的带有更换结构的刀具，其特征在于，所述底座(11)上端面设有与锁紧块(28)相配合以提高摩擦力的限位摩擦环。

技术总结
本实用新型公开了一种带有更换结构的刀具，包括底座和刀身，所述底座上端设有与刀身下端刀身槽滑动配合的连接块，所述连接块和刀身之间通过定位件连接固定，所述刀身和底座之间设有限制二者相对转动的旋转定位件；所述定位件包括阵列分布在连接块外侧的定位卡槽，所述刀身外侧阵列分布有若干个定位滑孔，所述定位滑孔的数量、位置与定位卡槽相对应，本实用新型针对现有装置的弊端进行设计，通过将刀具分成刀头和刀身，并且通过可拆卸连接连接固定，方便了对刀具的快速切换，便于后期的维护，并且刀身和刀头之间承载力的位置为周向定位块，有效的提高了使用寿命。有效的提高了使用寿命。有效的提高了使用寿命。


技术研发人员：张文奇
受保护的技术使用者：大连和泰精工有限公司
技术研发日：2022.01.17
技术公布日：2022/9/5
