隔热隔烟防火门的制作方法

1.本实用新型涉及防火门技术领域，更具体地说，本实用新型涉及隔热隔烟防火门。


背景技术：

2.防火门是指在一定时间内能满足耐火稳定性、完整性和隔热性要求的门，它是设在防火分区间、疏散楼梯间、垂直竖井等具有一定耐火性的防火分隔物，防火门除具有普通门的作用外，更具有阻止火势蔓延和烟气扩散的作用，可在一定时间内阻止火势的蔓延，确保人员疏散。
3.现有的隔热隔烟防火门在使用时，虽然可以隔热隔烟，但是对室内的烟尘不能方便的排出，这样会阻挡被困人员的视线，使被困人员无法寻找到防火门进行逃生，被困人员如果逃生不了就会有生命危险，所以如何设计出一种能够发出响声提醒被困人员进行逃生的隔热隔烟防火门，成为我们当前要解决的问题。


技术实现要素：

4.为了克服现有技术的上述缺陷，本实用新型的实施例提供隔热隔烟防火门，通过设置了扇叶和异形转块，烟尘会带动扇叶进行旋转，扇叶会带动转柱进行转动，最终使转板带动撞块敲击响铃，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：隔热隔烟防火门，包括门框、防火门和通风管，所述防火门设在门框的内部，所述通风管设在门框的顶部，所述通风管的内壁设有固定块，所述固定块的内部铰接有转柱，所述转柱的外壁固定安装有扇叶，所述转柱的底部固定安装有异形转块，所述异形转块的一侧设有转板，所述转板的内壁铰接有支撑轴，所述支撑轴固定安装在防火门的一侧，所述转板的一侧设有撞块，所述支撑轴的一端设有挡块，所述防火门的一侧设有安装座，所述安装座的一侧设有响铃，所述响铃设在撞块的一侧。
6.通过采用上述技术方案，当室内起火的时候，烟尘会通过通风管排出，烟尘会带动扇叶进行旋转，扇叶会带动转柱进行转动，转柱会带动异形转块转动，异形转块会推动转板，转板被推动后就会带动撞块进行移动，撞块就会撞击到响铃，响铃就会发出声音，使被困人员能够在烟尘中寻找到防火门进行逃生，这样解决了被困人员被烟尘阻挡视线无法寻找到防火门进行逃生的问题。
7.在一个优选地实施方式中，所述转板的一侧设有弹簧，所述弹簧的一侧设有支撑块，所述支撑块固定安装在防火门的一侧。
8.通过采用上述技术方案，弹簧可以对转板进行复位，从而撞块能够不停的对响铃进行敲击不断的发出声音。
9.在一个优选地实施方式中，所述防火门的一侧固定安装有握把，所述握把的外壁设有防滑纹。
10.通过采用上述技术方案，工作人员可以抓住握把将防火门进行关闭和开合。
11.在一个优选地实施方式中，所述握把的数量设为两个，两个所述握把的内部均开设有流通槽。
12.通过采用上述技术方案，两个握把内部设有流通槽，制冷液可以放置的在流通槽内对握把进行制冷，从而防止发生火灾时将握把提高温度，逃生人员无法打开防火门。
13.在一个优选地实施方式中，所述流通槽的顶部设有流通阀，所述流通阀的内部设有液冷管。
14.通过采用上述技术方案，流通阀可以将制冷液在流通槽与液冷管内进行循环制冷，使防火门进行降温，防止高温使防火门发生形变，同时防止静止不流动的制冷液被火焰加热，无法对握把和防火门进行制冷。
15.在一个优选地实施方式中，所述门框的一侧开设有卡槽，所述卡槽的一侧设有卡板。
16.通过采用上述技术方案，工作人员可以将卡板插入卡槽内，这样可以将防火门固定在门框上，防止着火时产生的气压将防火门推开。
17.在一个优选地实施方式中，所述卡板的外壁滑动连接有限位条，所述限位条固定安装在防火门的一侧。
18.通过采用上述技术方案，限位条可以对卡板进行限位，从而防止卡板在移动的时候不会发生偏移。
19.在一个优选地实施方式中，所述卡板的一侧设有限位板，所述限位板的一侧设有挡板。
20.通过采用上述技术方案，工作人员利用限位板和挡板，可以对卡板进行限位，防止卡板移动过后从防火门上掉落。
21.本实用新型的技术效果和优点：
22.1、 本实用新型通过设置了扇叶和异形转块，烟尘会带动扇叶进行旋转，扇叶会带动转柱进行转动，转柱会带动异形转块转动，异形转块会推动转板，转板被推动后就会带动撞块进行移动，撞块就会撞击到响铃，响铃就会发出声音，使被困人员能够在烟尘中寻找到防火门进行逃生，这样解决了被困人员被烟尘阻挡视线无法寻找到防火门进行逃生的问题；
23.2、 本实用新型通过设置了流通槽和液冷管，流通阀可以将制冷液循环流通在流通槽和液冷管内，这样不仅可以对握把和防火门进行降温，防止因为高温导致的逃生人员无法推开防火门，同时流动的制冷液可以防止静止不流动的制冷液被火焰加热，无法对握把和防火门进行制冷。
附图说明

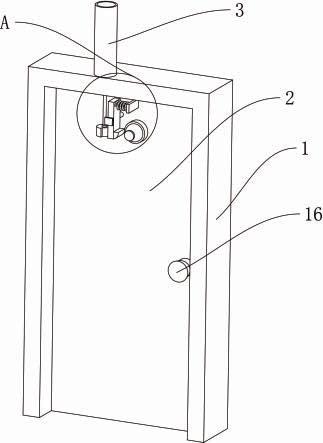

24.图1为本实用新型的整体结构示意图。
25.图2为本实用新型图1的a部结构放大图。
26.图3为本实用新型的通风管结构剖视图。
27.图4为本实用新型的流通槽结构剖视图。
28.附图标记为：1、门框；2、防火门；3、通风管；4、固定块；5、转柱；6、扇叶；7、异形转块；8、转板；9、支撑轴；10、撞块；11、挡块；12、安装座；13、响铃；14、弹簧；15、支撑块；16、握
把；17、流通槽；18、流通阀；19、液冷管；20、卡槽；21、卡板；22、限位条；23、限位板；24、挡板。
具体实施方式
29.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
30.参照说明书附图1-4，本发明一实施例的隔热隔烟防火门，包括门框1、防火门2和通风管3，防火门2设在门框1的内部，通风管3设在门框1的顶部，通风管3的内壁设有用于支撑转柱5的固定块4，固定块4的内部铰接有用于带动异形转块7转动的转柱5，转柱5的外壁固定安装有用于带动转柱5转动的扇叶6，转柱5的底部固定安装有用于推动转板8转动的异形转块7，异形转块7的一侧设有用于带动撞块10移动的转板8，如图2所示，转板8的内壁铰接有用于固定转板8的支撑轴9，支撑轴9固定安装在防火门2的一侧，转板8的一侧设有用于撞击响铃13的撞块10，支撑轴9的一端设有用于防止转板8从支撑轴9上掉落的挡块11，防火门2的一侧设有用于固定响铃13的安装座12，如图2所示，安装座12的一侧设有用于发出声音提醒被困人员的响铃13，响铃13设在撞块10的一侧，转板8的一侧设有用于使转板8复位的弹簧14，弹簧14的一侧设有用于固定弹簧14的支撑块15，支撑块15固定安装在防火门2的一侧。
31.需要说明的是，当室内起火的时候，烟尘会通过通风管3排出，烟尘会带动扇叶6进行旋转，扇叶6会带动转柱5进行转动，转柱5会带动异形转块7转动，异形转块7会推动转板8，转板8被推动后就会带动撞块10进行移动，撞块10就会撞击到响铃13，响铃13就会发出声音，使被困人员能够在烟尘中寻找到防火门2进行逃生，这样解决了被困人员被烟尘阻挡视线无法寻找到防火门2进行逃生的问题。
32.同时，如图1所示，防火门2的一侧固定安装有用于方便工作人员握持的握把16，握把16的外壁设有用于提高摩擦力的防滑纹，握把16的数量设为两个，两个握把16的内部均开设有用于制冷液流通的流通槽17，流通槽17的顶部设有用于控制制冷液循环的流通阀18，流通阀18的内部设有用于流通制冷液对防火门进行降温的液冷管19。
33.需要说明的是，流通阀18可以将制冷液循环流通在流通槽17和液冷管19内，这样不仅可以对握把16和防火门2进行降温，防止因为高温导致的逃生人员无法推开防火门2，同时流动的制冷液可以防止静止不流动的制冷液被火焰加热，无法对握把16和防火门2进行制冷。
34.同时，如图4所示，门框1的一侧开设有用于插入卡板21的卡槽20，卡槽20的一侧设有用于将防火门2固定在门框1上的卡板21，卡板21的外壁滑动连接有用于防止卡板21移动时发生偏移的限位条22，限位条22固定安装在防火门2的一侧，卡板21的一侧设有用于对卡板21进行限位的限位板23，限位板23的一侧设有用于防止卡板21从防火门2上脱落的挡板24。
35.需要说明的是，工作人员可以抓住限位板23将卡板21插入卡槽20内，这样可以将防火门2固定在门框1上的，防止着火时产生的气压将防火门2推开。
36.最后应说明的几点是：首先，在本技术的描述中，需要说明的是，除非另有规定和
限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
37.其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
38.最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
