一种吸尘器降噪无刷电机的制作方法

1.本实用新型涉及无刷电机技术领域，具体为一种吸尘器降噪无刷电机。


背景技术：

2.无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品，由于无刷直流电动机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步，中小容量的无刷直流电动机的永磁体，现在多采用高磁能积的稀土钕铁硼(nd-fe-b)材料，因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。
3.然而现有的吸尘器用无刷电机的固定方式大多采用多组螺栓进行安装固定，固定方式较为繁琐，给后期的维护更换操作带来极大的不便，同时无刷电机不具备降噪功能，工作时会产生较大的噪音污染，满足不了人们的使用需求。


技术实现要素：

4.本实用新型的目的在于提供一种吸尘器降噪无刷电机，具备便于拆装和降噪效果好的优点，解决了现有的吸尘器用无刷电机的固定方式大多采用多组螺栓进行安装固定，固定方式较为繁琐，给后期的维护更换操作带来极大的不便，同时无刷电机不具备降噪功能，工作时会产生较大噪音污染的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种吸尘器降噪无刷电机，包括底座，所述底座顶部的两端均固定连接有限位套，所述底座外表面顶部的中端放置有电机本体，所述电机本体底部的两端均固定连接有固定杆，所述固定杆的表面活动连接于限位套的内表面，所述固定杆的下端开设有锁止孔，所述底座内腔两侧的中端之间固定连接有固定轴，所述固定轴的中端通过轴承活动连接有齿轮，所述齿轮的正表面开设有导槽，所述底座内腔顶部的两端均通过支架固定连接有滑套，所述滑套的内表面活动连接有锁止杆，两个所述锁止杆相互远离的一端活动连接于锁止孔的表面，两个所述锁止杆相互靠近的一端固定连接有固定销，所述固定销的表面活动连接于导槽的表面，所述底座内腔两侧的下端之间固定连接有滑杆，所述滑杆的左端活动连接有滑块，所述滑块的顶部固定连接有齿板，所述齿板的顶部与齿轮的底部啮合，所述齿板正表面的左端固定连接有推杆，所述齿板的右侧与底座内腔的右侧之间固定连接有弹簧，所述底座外表面顶部的四周之间固定连接有铝塑隔音罩，所述铝塑隔音罩的内表面固定连接有泡沫隔音罩。
6.优选的，所述底座内腔底部的左端开设有限位槽，所述滑块的底部固定连接有限位块，所述限位块的下端活动连接于限位槽的表面。
7.优选的，所述锁止杆的两侧均开设有导向槽，所述滑套内表面的两侧均固定连接有导向块，所述导向块的表面活动连接于导向槽的表面。
8.优选的，所述底座外表面两侧的下端均固定连接有安装板，所述安装板的中端开设有安装孔。
9.优选的，所述底座正表面的右端螺纹连接有固定螺栓，所述固定螺栓的表面与底座正表面的右端之间设置有维护板。
10.优选的，所述电机本体顶部的两侧均固定连接有固定块，两个所述固定块的顶部之间通过活动销活动连接有提手。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过铝塑隔音罩和泡沫隔音罩的设置，由于铝塑隔音罩和泡沫隔音罩均具备极佳的隔音降噪性能，能够在电机本体的四周形成良好的隔音防护，进而极大的提高了电机本体的降噪性能，有效的降低了电机本体工作时所带来的噪音污染，同时通过操纵推杆向右侧进行移动，能够带动齿板与滑块沿着滑杆的表面向右侧进行移动，同时能够对弹簧进行挤压，使弹簧对齿板产生张力，且齿板移动的同时能够带动齿轮沿着固定轴上的轴承处进行旋转，同时能够带动两侧的固定销沿着齿轮上的导槽内进行移动，固定销移动的同时能够带动两侧的锁止杆沿着滑套的表面向相互靠近的一侧进行移动，直至锁止杆从固定杆上的锁止孔内抽出，此时使用者便可以将电机本体与固定杆从底座上取出，进而达到了对电机本体进行快速拆卸的效果，同时通过将电机本体放置于底座的顶部，使固定杆插入限位套内部，通过限位套的设置，能够对固定杆的水平方向进行有效的限位，进而达到了对电机本体的水平方向进行限位的效果，同时通过松开推杆使得弹簧的张力得以释放，进而推动齿板与滑块沿着滑杆的表面向左侧移动，同时带动齿轮进行旋转，使固定销沿着齿轮上导槽的表面移动，固定销移动的同时能够带动锁止杆向固定杆的一侧靠近，直至锁止杆插入固定杆上的锁止孔内，进而能够对固定杆与电机本体的垂直方向进行有效的限位，从而达到了对电机本体进行快速安装的效果，在整体配合的作用下，实现了能够对电机本体进行快速安装与拆卸的目的，操作方便快捷，给工作人员的维护工作带来极大的便利，同时极大的提高了对电机本体进行降噪的效果，有效的降低了噪音对外界环境所带来的污染，解决了现有的吸尘器用无刷电机的固定方式大多采用多组螺栓进行安装固定，固定方式较为繁琐，给后期的维护更换操作带来极大的不便，同时无刷电机不具备降噪功能，工作时会产生较大噪音污染的问题。
13.2、本实用新型通过限位槽和限位块的设置，达到了对滑块进行限位的目的，通过导向槽和导向块的设置，达到了对锁止杆进行限位的目的，通过安装板和安装孔的设置，便于使用者使用螺栓对底座进行安装，通过固定螺栓和维护板的设置，便于使用者对底座内部的部件进行维护，通过固定块和提手的设置，便于使用者对电机本体进行提携。
附图说明

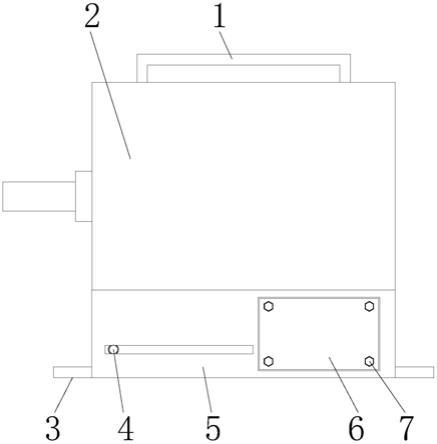

14.图1为本实用新型结构示意图；
15.图2为本实用新型铝塑隔音罩剖视结构示意图；
16.图3为本实用新型底座剖视结构示意图；
17.图4为本实用新型滑套剖视结构示意图。
18.图中：1、提手；2、铝塑隔音罩；3、安装板；4、推杆；5、底座；6、维护板；7、固定螺栓；8、固定块；9、电机本体；10、泡沫隔音罩；11、限位套；12、锁止孔；13、安装孔；14、齿板；15、滑块；16、限位块；17、齿轮；18、固定轴；19、固定销；20、滑杆；21、弹簧；22、固定杆；23、滑套；24、导向槽；25、导槽；26、锁止杆；27、导向块；28、限位槽。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.在本技术文件的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。在本技术文件的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
21.请参阅图1-4，一种吸尘器降噪无刷电机，包括底座5，底座5外表面两侧的下端均固定连接有安装板3，安装板3的中端开设有安装孔13，通过安装板3和安装孔13的设置，便于使用者使用螺栓对底座5进行安装，底座5正表面的右端螺纹连接有固定螺栓7，固定螺栓7的表面与底座5正表面的右端之间设置有维护板6，通过固定螺栓7和维护板6的设置，便于使用者对底座5内部的部件进行维护，底座5顶部的两端均固定连接有限位套11，底座5外表面顶部的中端放置有电机本体9，电机本体9顶部的两侧均固定连接有固定块8，两个固定块8的顶部之间通过活动销活动连接有提手1，通过固定块8和提手1的设置，便于使用者对电机本体9进行提携，电机本体9底部的两端均固定连接有固定杆22，固定杆22的表面活动连接于限位套11的内表面，固定杆22的下端开设有锁止孔12，底座5内腔两侧的中端之间固定连接有固定轴18，固定轴18的中端通过轴承活动连接有齿轮17，齿轮17的正表面开设有导槽25，底座5内腔顶部的两端均通过支架固定连接有滑套23，滑套23的内表面活动连接有锁止杆26，两个锁止杆26相互远离的一端活动连接于锁止孔12的表面，锁止杆26的两侧均开设有导向槽24，滑套23内表面的两侧均固定连接有导向块27，导向块27的表面活动连接于导向槽24的表面，通过导向槽24和导向块27的设置，达到了对锁止杆26进行限位的目的，两个锁止杆26相互靠近的一端固定连接有固定销19，固定销19的表面活动连接于导槽25的表面，底座5内腔两侧的下端之间固定连接有滑杆20，滑杆20的左端活动连接有滑块15，底座5内腔底部的左端开设有限位槽28，滑块15的底部固定连接有限位块16，限位块16的下端活动连接于限位槽28的表面，通过限位槽28和限位块16的设置，达到了对滑块15进行限位的目的，滑块15的顶部固定连接有齿板14，齿板14的顶部与齿轮17的底部啮合，齿板14正表面的左端固定连接有推杆4，齿板14的右侧与底座5内腔的右侧之间固定连接有弹簧21，底座5外表面顶部的四周之间固定连接有铝塑隔音罩2，铝塑隔音罩2的内表面固定连接有泡沫隔音罩10，通过铝塑隔音罩2和泡沫隔音罩10的设置，由于铝塑隔音罩2和泡沫隔音罩10均具备极佳的隔音降噪性能，能够在电机本体9的四周形成良好的隔音防护，进而极大的提高了电机本体9的降噪性能，有效的降低了电机本体9工作时所带来的噪音污染，同时通过操纵推杆4向右侧进行移动，能够带动齿板14与滑块15沿着滑杆20的表面向右侧进行移动，同时能够对弹簧21进行挤压，使弹簧21对齿板14产生张力，且齿板14移动的同时能够带动齿轮
17沿着固定轴18上的轴承处进行旋转，同时能够带动两侧的固定销19沿着齿轮17上的导槽25内进行移动，固定销19移动的同时能够带动两侧的锁止杆26沿着滑套23的表面向相互靠近的一侧进行移动，直至锁止杆26从固定杆22上的锁止孔12内抽出，此时使用者便可以将电机本体9与固定杆22从底座5上取出，进而达到了对电机本体9进行快速拆卸的效果，同时通过将电机本体9放置于底座5的顶部，使固定杆22插入限位套11内部，通过限位套11的设置，能够对固定杆22的水平方向进行有效的限位，进而达到了对电机本体9的水平方向进行限位的效果，同时通过松开推杆4使得弹簧21的张力得以释放，进而推动齿板14与滑块15沿着滑杆20的表面向左侧移动，同时带动齿轮17进行旋转，使固定销19沿着齿轮17上导槽25的表面移动，固定销19移动的同时能够带动锁止杆26向固定杆22的一侧靠近，直至锁止杆26插入固定杆22上的锁止孔12内，进而能够对固定杆22与电机本体9的垂直方向进行有效的限位，从而达到了对电机本体9进行快速安装的效果，在整体配合的作用下，实现了能够对电机本体9进行快速安装与拆卸的目的，操作方便快捷，给工作人员的维护工作带来极大的便利，同时极大的提高了对电机本体9进行降噪的效果，有效的降低了噪音对外界环境所带来的污染，解决了现有的吸尘器用无刷电机的固定方式大多采用多组螺栓进行安装固定，固定方式较为繁琐，给后期的维护更换操作带来极大的不便，同时无刷电机不具备降噪功能，工作时会产生较大噪音污染的问题。
22.本实用新型中的所有部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，同时本技术文件中使用到的标准零件均可以从市场上购买，本技术文件中各部件根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号，控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本技术文件主要用来保护机械装置，所以本技术文件不再详细解释控制方式和电路连接，在此不再作出具体叙述。
23.使用时，通过铝塑隔音罩2和泡沫隔音罩10的设置，由于铝塑隔音罩2和泡沫隔音罩10均具备极佳的隔音降噪性能，能够在电机本体9的四周形成良好的隔音防护，进而极大的提高了电机本体9的降噪性能，有效的降低了电机本体9工作时所带来的噪音污染，同时通过操纵推杆4向右侧进行移动，能够带动齿板14与滑块15沿着滑杆20的表面向右侧进行移动，同时能够对弹簧21进行挤压，使弹簧21对齿板14产生张力，且齿板14移动的同时能够带动齿轮17沿着固定轴18上的轴承处进行旋转，同时能够带动两侧的固定销19沿着齿轮17上的导槽25内进行移动，固定销19移动的同时能够带动两侧的锁止杆26沿着滑套23的表面向相互靠近的一侧进行移动，直至锁止杆26从固定杆22上的锁止孔12内抽出，此时使用者便可以将电机本体9与固定杆22从底座5上取出，进而达到了对电机本体9进行快速拆卸的效果，同时通过将电机本体9放置于底座5的顶部，使固定杆22插入限位套11内部，通过限位套11的设置，能够对固定杆22的水平方向进行有效的限位，进而达到了对电机本体9的水平方向进行限位的效果，同时通过松开推杆4使得弹簧21的张力得以释放，进而推动齿板14与滑块15沿着滑杆20的表面向左侧移动，同时带动齿轮17进行旋转，使固定销19沿着齿轮17上导槽25的表面移动，固定销19移动的同时能够带动锁止杆26向固定杆22的一侧靠近，直至锁止杆26插入固定杆22上的锁止孔12内，进而能够对固定杆22与电机本体9的垂直方向
进行有效的限位，从而达到了对电机本体9进行快速安装的效果，在整体配合的作用下，实现了能够对电机本体9进行快速安装与拆卸的目的，操作方便快捷，给工作人员的维护工作带来极大的便利，同时极大的提高了对电机本体9进行降噪的效果，有效的降低了噪音对外界环境所带来的污染。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
