一种用于蔬果加工的农残清洗装置的制作方法

1.本实用新型属于清洗装置技术领域，具体为一种用于蔬果加工的农残清洗装置。


背景技术：

2.我国是农业大国，拥有种类繁多、种植面积广泛的各类蔬菜水果，蔬菜水果在加工食用前都必须经过清洗，吸取蔬果上粘带的泥土灰尘、残留农药和细菌。
3.消费者将蔬果购买回家之后，清洗蔬果的方式多是直接放在水龙头下以自来水冲洗一下，这样蔬果上残留的农药和细菌并不能全面清洗干净，而且现有的蔬果清洗机都比较大型，不适合家用，因此，针对目前的状况，现需对其进行改进。


技术实现要素：

4.针对上述情况，为克服现有技术的缺陷，本实用新型提供一种用于蔬果加工的农残清洗装置，有效的解决了蔬果上的残留的农药和细菌不能清洗干净的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种用于蔬果加工的农残清洗装置，包括清洗箱，所述清洗箱内部设置有前后对称的清洗辊，所述清洗箱内部设置有前后对称的转轴，所述清洗箱右侧设置有大齿轮，所述大齿轮正后方设置有小齿轮，所述大齿轮和所述小齿轮相互啮合，两个转轴与大齿轮以及小齿轮贯穿连接，所述大齿轮右侧设置有手柄，所述手柄右侧设置有手把。
6.优选的，所述的一种用于蔬果加工的农残清洗装置，所述清洗箱正后方设置有储水箱，所述清洗箱正上方设置有固定框，所述固定框内部设置有喷头水管，所述喷头水管正下方设置有喷头。
7.优选的，所述的一种用于蔬果加工的农残清洗装置，所述清洗辊与转轴贯穿连接，所述转轴穿透清洗箱左侧设置有轴承。
8.优选的，所述的一种用于蔬果加工的农残清洗装置，所述清洗箱左侧设置有进水管，所述进水管的两端分别和清洗箱与储水箱相连接。
9.优选的，所述的一种用于蔬果加工的农残清洗装置，所述清洗箱正下方设置有底板，所述底板底部设置有防滑硅胶垫。
10.优选的，所述的一种用于蔬果加工的农残清洗装置，所述清洗箱左侧设置有出水孔，所述出水孔左侧设置有放水塞。
11.与现有技术相比，本实用新型的有益效果是：1、通过手把操作手柄带动转轴转动，转轴带动大齿轮转动，带着小齿轮相互作用运行，通过转轴带动清洗辊转动，实现清洗箱内的蔬果自动翻转，也对蔬果上的残留的农药和细菌清洗的更全面一些。
12.2、储水箱内的水通过进水管进入清洗箱中，喷头水管也通过喷头喷洒出小气泡到清洗箱内，这样在进水同时翻转蔬果，会比人工清洗方便很多，在家也更实用一些。
附图说明
13.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
14.在附图中：

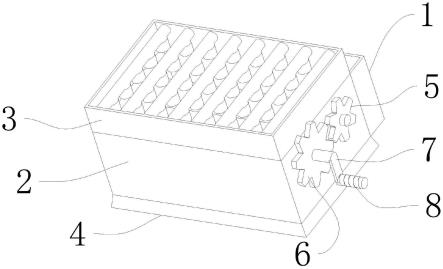

15.图1为本实用蔬果清洗装置新型结构示意图；
16.图2为本实用新型俯视图结构示意图；
17.图3为本实用新型侧面结构示意图；
18.图中：1、储水箱；2、清洗箱；3、固定框；4、底板；5、小齿轮；6、大齿轮；7、手柄；8、手把；9、轴承；10、进水管；11、放水塞；12、出水孔；13、喷头水管；14、喷头；15、清洗辊；16、转轴。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.实施例一，由图1和图2给出，本实用新型一种用于蔬果加工的农残清洗装置，包括清洗箱2，清洗箱2内部设置有前后对称的清洗辊15，清洗箱2内部设置有前后对称的转轴16，清洗箱2右侧转动连接有大齿轮6，大齿轮6正后方设置有小齿轮5，大齿轮6和小齿轮5相互啮合，两个转轴16与大齿轮6以及小齿轮5贯穿连接，大齿轮6右侧设置有有手柄7，手柄7右侧固定连接有手把8，手把8外壁开设有螺纹，可以增加摩擦力，带动转轴16转动，转轴16带动大齿轮6转动，带着小齿轮17相互作用运行，通过转轴16带动清洗辊15转动，实现自动翻转蔬果。
21.实施例二，由图3给出，清洗箱2正后方固定连接有储水箱1，清洗箱2正上方活动连接有固定框3，固定框3内部固定连接有喷头水管13，喷头水管13正下方固定连接有喷头14，通过喷头水管13把水流带给喷头14，实现水柱清洗蔬果。
22.实施例三，由图2和图3给出，清洗辊15与转轴16贯穿连接，转轴16穿透清洗箱2左侧固定连接有轴承9，转轴16带动清洗辊15转动，清洗辊15上有无数的小毛刷，实现了蔬果自动翻转以及清洗。
23.实施例四，由图2给出，清洗箱2左侧固定连接有进水管10，进水管10的两端分别和清洗箱2与储水箱1相连接，因此实现了通过进水管10把储水箱1中的水引流到清洗箱2中。
24.实施例五，由图1给出，清洗箱2正下方固定连接有底板4，底板4底部设置有防滑硅胶垫，在蔬果进行清洗时，底板4达到了对清洗箱的2固定的作用，不会轻易的晃动。
25.实施例六，由图2和图3给出，清洗箱2左侧设置有出水孔12，出水孔12左侧设置有放水塞11，实现了在完成清洗蔬果后，通过拔掉出水孔12中的放水塞11达到污水的放流。
26.工作原理：消费者购买蔬果回家进行清洗时，可以先把固定框3拿起，将蔬果放入清洗箱2中，然后通过手把8操作手柄7带动转轴16转动，转轴16带动大齿轮6转动，带着小齿轮17相互作用运行，通过转轴16带动清洗辊15转动，同时储水箱1内的水通过进水管10进入清洗箱2中，喷头水管13也通过喷头14喷洒出小气泡到清洗箱2内，这样一边进水，清洗辊2
一边翻转蔬果，结束后拔掉放水塞11放完清洗箱2内的水即可。
27.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
28.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种用于蔬果加工的农残清洗装置，包括清洗箱(2)，其特征在于：所述清洗箱(2)内部设置有前后对称的清洗辊(15)，所述清洗箱(2)内部设置有前后对称的转轴(16)，所述清洗箱(2)右侧设置有大齿轮(6)，所述大齿轮(6)正后方设置有小齿轮(5)，所述大齿轮(6)和所述小齿轮(5)相互啮合，两个转轴(16)与大齿轮(6)以及小齿轮(5)贯穿连接，所述大齿轮(6)右侧设置有手柄(7)，所述手柄(7)右侧设置有手把(8)。2.根据权利要求1所述的一种用于蔬果加工的农残清洗装置，其特征在于：所述清洗箱(2)正后方设置有储水箱(1)，所述清洗箱(2)正上方设置有固定框(3)，所述固定框(3)内部设置有喷头水管(13)，所述喷头水管(13)正下方设置有喷头(14)。3.根据权利要求1所述的一种用于蔬果加工的农残清洗装置，其特征在于：所述清洗辊(15)与转轴(16)贯穿连接，所述转轴(16)穿透清洗箱(2)左侧设置有轴承(9)。4.根据权利要求1所述的一种用于蔬果加工的农残清洗装置，其特征在于：所述清洗箱(2)左侧设置有进水管(10)，所述进水管(10)的两端分别和清洗箱(2)与储水箱(1)相连接。5.根据权利要求1所述的一种用于蔬果加工的农残清洗装置，其特征在于：所述清洗箱(2)正下方设置有底板(4)，所述底板(4)底部设置有防滑硅胶垫。6.根据权利要求1所述的一种用于蔬果加工的农残清洗装置，其特征在于：所述清洗箱(2)左侧设置有出水孔(12)，所述出水孔(12)左侧设置有放水塞(11)。

技术总结
本实用新型涉及清洗装置技术领域，且公开了一种用于蔬果加工的农残清洗装置；本用于蔬果加工的农残清洗装置，包括储水箱，所述储水箱正前方设置有清洗箱，所述清洗箱正上方设置有固定框，所述固定框内部设置有喷头水管，所述喷头水管正下方设置有喷头，所述清洗箱内部设置有转轴，所述清洗箱内部设置有清洗辊，所述转轴与清洗辊贯穿连接，所述转轴穿透清洗箱左侧设置有轴承，所述清洗箱右侧设置有大齿轮，所述大齿轮正后方设置有小齿轮，所述转轴与大齿轮以及小齿轮贯穿连接，所述大齿轮右侧设置有手柄，在处理蔬果清洗时，产生大量的水流以让水流从各个角度清洗内部的蔬果，达到完整去除蔬果表面脏污的效果。整去除蔬果表面脏污的效果。整去除蔬果表面脏污的效果。


技术研发人员：李保鹏 韩长青 刘玉娇
受保护的技术使用者：新疆丝路天山国际食品城投资有限公司
技术研发日：2022.04.20
技术公布日：2022/8/1
