一种具有灭火功能的隔热型防火门的制作方法

1.本实用新型涉及防火门技术领域，具体为一种具有灭火功能的隔热型防火门。


背景技术：

2.防火门在一定的时间内对火源进行隔离，避免火势继续蔓延，防火门主要安装在防火分区间、疏散楼梯间、垂直竖井等地方，例如公开号cn212225037u的一种住院楼用防卡死的消防通道用防火门，包括门框立架、防火门本体，所述门框立架的前侧表面上部一端通过开设凹槽纵向固定设置有烟雾传感器、温度传感器，所述防火门本体包括第一防火门、第二防火门，所述第一防火门的前侧表面上端中部竖直设有观察窗，所述第一防火门后侧的位于观察窗一侧上方与门框立架之间竖直设有电动限位销，所述第二防火门靠近第一防火门的前侧表面上端与门框立架之间竖直活动设置有闭门器，所述把手上方的第二防火门侧面中部竖直设有开门器。本实用新型采用双体式防火门结构，能够有效避免单一门体卡门时出现无法开启的情况，且结构能够利用传感器实现自动控制，避免发生火灾时意外打开影响安全，使用效果好；但是该防火门在使用的过程中还是存在缺陷：
3.1.防火门具有防火的功能，对火源进行阻挡，需要等到消防人员对防火门外面的火源进行处理，防火门只能在对火源阻挡部分时间，并不能长时间的隔离；
4.2.防火门在长时间的燃烧之后表面的温度会提高，人体碰到防火门时会出现烫伤的现象，隔热的效果较差。
5.因此我们便提出了具有灭火功能的隔热型防火门，能够很好的解决以上问题。


技术实现要素：

6.本实用新型的目的在于提供一种具有灭火功能的隔热型防火门，以解决上述背景技术中提出的目前市场上防火门不能对火源进行处理和防火门的隔热效果较差的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种具有灭火功能的隔热型防火门，包括边框、门体和隔热防火玻璃；
8.门体，通过合页设置在所述边框的左右两侧，且门体的上方内部设置有便于对火势进行观看的隔热防火玻璃；
9.还包括：
10.喷管，轴承连接在所述边框的上方前后两侧，且边框的内部设置有对二氧化碳进行装载的玻璃管，并且玻璃管的内部设置有二氧化碳气体；
11.内密封塞和外密封塞，分别设置在所述玻璃管的内端和外端；
12.纳米隔热涂层和阻燃层，均设置在所述门体的内部。
13.优选的，所述门体的上方前后两侧均设置有对电动杆和内控制器进行控制的外控制器，且门体的上方前后两侧均开设有使二氧化碳气体喷出的通孔，并且门体的内部前后两侧均设置有使水向上流动的水泵，通过水泵使水向上流动到喷管的内部，进而对火灾进行灭火。
14.优选的，所述水泵与喷管之间设置有使水进入到喷管内部的连接管，且喷管的内端设置有带动喷管进行转动的电机，所述玻璃管的内部设置有避免气体反向跑动的单向阀，且玻璃管的内部设置有压力计，通过压力计对内部的玻璃管内部的压力进行监控。
15.优选的，所述门体的内部设置有使水泵和报警器进行工作的内控制器，且报警器设置在门体的内部前后两侧，并且门体的内部设置有对内密封塞进行推动的电动杆，通过电动杆使内密封塞进入到玻璃管的内部。
16.优选的，所述门体的内部设置有钢材板层、纳米隔热涂层和阻燃层，且纳米隔热涂层设置在钢材板层的内外两侧，并且纳米隔热涂层的外侧设置有对火进行隔离的阻燃层，通过阻燃层的设置使门具有防火的功能。
17.优选的，所述内密封塞的移动距离大于内密封塞到内控制器的最短距离，所述门体的内部设置前后两侧均设置有水源，且门体的最深度与水泵的端口进行接触，通过内密封塞移动使水泵、电机和报警器进行运行。
18.与现有技术相比，本实用新型的有益效果是：该具有灭火功能的隔热型防火门，通过喷管设置对火源进行灭火，避免火源与防火门进行接触，增加防火门的防火时间，避免在消防员到来之前火源穿过防火门，通过双层的纳米隔热涂层的设置使防火门具有隔热的效果，使防火门具有防火和隔热的多个功能，具体内容如下：
19.1.通过玻璃管内部二氧化碳的设置对内密封塞进行推动，进而使电机、水泵和报警器进行工作，水通过喷管喷出对火源进行灭火，避免火源与防火门进行接触，增加防火门的防火的时间；
20.2.通过纳米隔热涂层和阻燃层的设置使防火门具有防火隔热的功能，避免防火门的表面的温度过高，防止人体与防火门接触之后出现烫伤的现象，防止背对火源一面的防火门温度过高。
附图说明

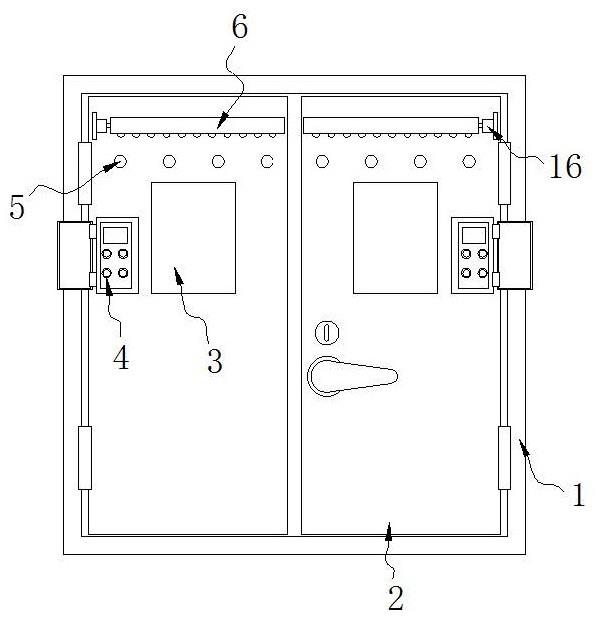

21.图1为本实用新型主视结构示意图；
22.图2为本实用新型侧剖结构示意图；
23.图3为本实用新型主剖结构示意图；
24.图4为本实用新型图3中a处放大结构示意图；
25.图5为本实用新型钢材板层结构示意图。
26.图中：1、边框；2、门体；3、隔热防火玻璃；4、外控制器；5、通孔；6、喷管；7、水泵；8、连接管；9、玻璃管；10、报警器；11、单向阀；12、外密封塞；13、内控制器；14、电动杆；15、内密封塞；16、电机；17、钢材板层；18、纳米隔热涂层；19、阻燃层。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.请参阅图1-5，本实用新型提供一种技术方案：一种具有灭火功能的隔热型防火
门，包括边框1、门体2和隔热防火玻璃3；
29.门体2，通过合页设置在边框1的左右两侧，且门体2的上方内部设置有便于对火势进行观看的隔热防火玻璃3；
30.结合图1所示，通过隔热防火玻璃3的设置便于对背面的火势进行观看，门体2对火源进行隔离；
31.喷管6，轴承连接在边框1的上方前后两侧，且边框1的内部设置有对二氧化碳进行装载的玻璃管9，并且玻璃管9的内部设置有二氧化碳气体；还包括：内密封塞15和外密封塞12，分别设置在玻璃管9的内端和外端；水泵7与喷管6之间设置有使水进入到喷管6内部的连接管8，且喷管6的内端设置有带动喷管6进行转动的电机16，玻璃管9的内部设置有避免气体反向跑动的单向阀11，且玻璃管9的内部设置有压力计；门体2的内部设置有使水泵7和报警器10进行工作的内控制器13，且报警器10设置在门体2的内部前后两侧，并且门体2的内部设置有对内密封塞15进行推动的电动杆14；内密封塞15的移动距离大于内密封塞15到内控制器13的最短距离，门体2的内部设置前后两侧均设置有水源，且门体2的最深度与水泵7的端口进行接触；门体2的上方前后两侧均设置有对电动杆14和内控制器13进行控制的外控制器4，且门体2的上方前后两侧均开设有使二氧化碳气体喷出的通孔5，并且门体2的内部前后两侧均设置有使水向上流动的水泵7；
32.结合图1-4所示，当火势接近门体2的附近时，火源的热量通过通孔5进入到玻璃管9的外侧，进而使玻璃管9的温度进行提高，温度提高使玻璃管9内部的二氧化碳气体进行膨胀，通过单向阀11的设置避免独对外端的外密封塞12的进行喷出，内部的气压使内密封塞15向外侧喷射，内密封塞15移动对内控制器13进行工作，进而使内部的水泵7、报警器10和电机16进行工作，电机16使喷管6进行转动，水泵7使水通过连接管8进入到喷管6的内部，进而对水源进行喷射，实现对火源进行灭火，二氧化碳气体通过玻璃管9的内侧和通孔5对火源进行灭火，报警器10发出警报声提醒周围的人群不要靠近，对火源进行灭火，增加防火门对火源阻挡部分时间；
33.纳米隔热涂层18和阻燃层19，均设置在门体2的内部；门体2的内部设置有钢材板层17、纳米隔热涂层18和阻燃层19，且纳米隔热涂层18设置在钢材板层17的内外两侧，并且纳米隔热涂层18的外侧设置有对火进行隔离的阻燃层19；
34.结合图5所示，通过纳米隔热涂层18设置减少防火门的导热性，避免防火门的温度过高，防止人体接触到防火门之后出现烫伤的现象，对人体进行保护，阻燃层19的设置对火源进行阻挡，实现防火的功能，提高防火门的防火和隔热的功能，避免消防人员到来之前火势蔓延。
35.工作原理：在使用该具有灭火功能的隔热型防火门时，结合图1-5所示，通过内密封塞15和内控制器13的设置使水泵7、电机16和报警器10进行工作，喷管6转动加大灭火的范围，避免火源接触门体2的表面，水泵7使水向上流动实现对火进行灭火，通过纳米隔热涂层18和阻燃层19的设设置提高防火门的隔热和防火性能，增加防火门的使用寿命，避免人体接触到防火门之后出现烫伤的现象，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
36.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进
行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
