一种蛋挞专用烘烤机的制作方法

1.本实用新型涉及烘烤机领域，尤其涉及一种蛋挞专用烘烤机。


背景技术：

2.烘烤机一般包括烘烤装置加托盘，在对蛋挞进行制造时，一般先将饼皮放入饼模中，然后，将饼模放在托盘上，接着，放入烘烤机中烘烤，烘烤一段时间后，将托盘取出，再将由砂糖及鸡蛋混合而成的蛋浆倒入饼皮中，继续进行烘烤，由于现有的烘烤机的托盘一般是平整的板面，由于在蛋挞的制作过程中，需要多次的拿取托盘，若工作人员在拿取托盘的过程，托盘出现倾斜，托盘上放置的蛋挞很容易发生移动，甚至滑落到地上。
3.因此，有必要提供一种新的蛋挞专用烘烤机解决上述技术问题。


技术实现要素：

4.为解决上述技术问题，本实用新型提供一种蛋挞专用烘烤机。
5.本实用新型提供的蛋挞专用烘烤机包括：烤箱本体、垫脚、箱门、垫板以及放置装置，烤箱本体的底部固定连接有垫脚，烤箱本体上通过合页铰接有箱门，烤箱本体相对的两个内壁上均固定连接有垫板，放置装置设于烤箱本体内腔中。
6.优选的，放置装置包括放置板、放置孔、连接板、限位装置、连接架以及顶板，放置板上开设有若干个放置孔，放置板两端均设有连接板，放置板与连接板开设的通槽内壁相贴合，连接板两端均设有限位装置，连接架顶部与连接板底部固定连接，顶板设于两个连接架之间。
7.优选的，顶板顶部的两端均固定连接有固定架，固定架穿插于连接板开设的通孔内，固定架顶部螺纹连接有螺纹架。
8.优选的，限位装置包括固定柱、固定板、插杆、固定环以及转动板，固定柱底部固定连接于连接板顶部，固定柱顶部固定连接有固定板，固定板一端开设的通孔穿插有插杆，插杆一端设于放置板顶部开设的凹槽内，插杆上套设有固定环，固定环与插杆固定连接，插杆顶部设有转动板，转动板与插杆通过轴承转动连接。
9.优选的，插杆外表面套设有弹簧，弹簧一端固定连接于固定环，弹簧另一端固定连接于固定板。
10.优选的，固定板的顶部设有固定块，固定块与固定板固定连接，固定块的高度大于插杆位于固定环下方一段的高度。
11.与相关技术相比较，本实用新型提供的蛋挞专用烘烤机具有如下有益效果：
12.通过放置板、放置孔、连接板、限位装置、连接架以及顶板的相互配合，工作人员可将蛋挞放置于放置孔内，从而使得工作人员在拿取放置装置时，若放置板发生倾斜，蛋挞不易发生移动甚至滑落的情况，通过顶板可将饼模顶起，方便工作人员从放置孔内拿出饼模，此外，通过设置的限位装置，使得放置板可方便的从连接板的通槽内抽出，在放置板上洒落一些蛋浆时，方便对放置板进行清洗。
附图说明

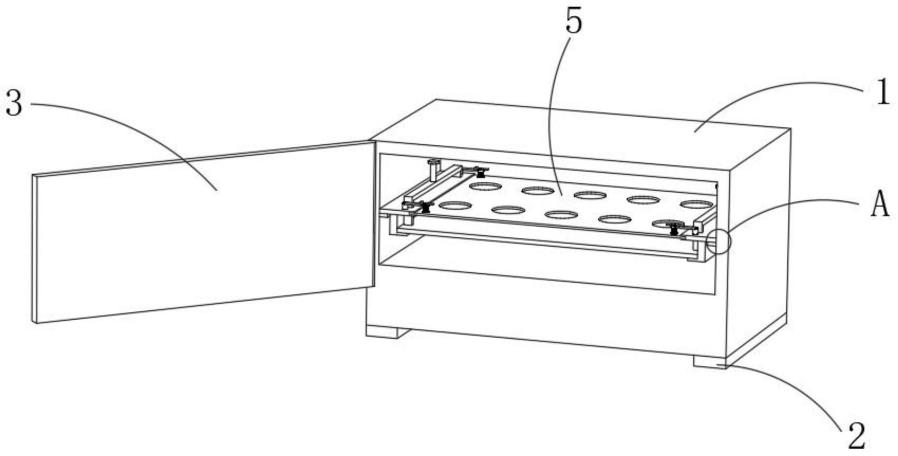

13.图1为本实用新型提供的蛋挞专用烘烤机的一种较佳实施例的结构示意图；
14.图2为图1所示的a处的结构示意图；
15.图3为图1所示的放置装置的结构示意图；
16.图4为图3的另一角度的结构示意图；
17.图5为图3所示的限位装置的结构示意图。
18.图中标号：1、烤箱本体；2、垫脚；3、箱门；4、垫板；5、放置装置；6、放置板；7、放置孔；8、连接板；9、限位装置；10、连接架；11、顶板；12、固定架；13、螺纹架；14、固定柱；15、固定板；16、插杆；17、固定环；18、转动板；19、弹簧；20、固定块。
具体实施方式
19.下面结合附图和实施方式对本实用新型作进一步说明。
20.请结合参阅图1、图2、图3、图4和图5，其中，图1为本实用新型提供的蛋挞专用烘烤机的一种较佳实施例的结构示意图；图2为图1所示的a处的结构示意图；图3为图1所示的放置装置5的结构示意图；图4为图3的另一角度的结构示意图；图5为图3所示的限位装置9的结构示意图。包括：烤箱本体1、垫脚2、箱门3、垫板4以及放置装置5。
21.在具体实施过程中，如图1和图2所示，烤箱本体1的底部固定连接有垫脚2，烤箱本体1上通过合页铰接有箱门3，烤箱本体1相对的两个内壁上均固定连接有垫板4，放置装置5设于烤箱本体1内腔中。
22.参考图3和图4所示，放置装置5包括放置板6、放置孔7、连接板8、限位装置9、连接架10以及顶板11，放置板6上开设有若干个放置孔7，放置板6两端均设有连接板8，放置板6与连接板8开设的通槽内壁相贴合，连接板8两端均设有限位装置9，连接架10顶部与连接板8底部固定连接，顶板11设于两个连接架10之间，顶板11顶部的两端均固定连接有固定架12，固定架12穿插于连接板8开设的通孔内，固定架12顶部螺纹连接有螺纹架13，通过放置板6、放置孔7、连接板8、限位装置9、连接架10以及顶板11的相互配合，工作人员可将蛋挞放置于放置孔7内，从而使得工作人员在拿取放置装置5时，若放置板6发生倾斜，蛋挞不易发生移动甚至滑落的情况，通过顶板11可将饼模顶起，方便工作人员从放置孔7内拿出饼模，此外，通过设置的限位装置9，使得放置板6可方便的从连接板8的通槽内抽出，在放置板6上洒落一些蛋浆时，方便对放置板6进行清洗。
23.参考图5所示，限位装置9包括固定柱14、固定板15、插杆16、固定环17以及转动板18，固定柱14底部固定连接于连接板8顶部，固定柱14顶部固定连接有固定板15，固定板15一端开设的通孔穿插有插杆16，插杆16一端设于放置板6顶部开设的凹槽内，插杆16上套设有固定环17，固定环17与插杆16固定连接，插杆16顶部设有转动板18，转动板18与插杆16通过轴承转动连接，插杆16外表面套设有弹簧19，弹簧19一端固定连接于固定环17，弹簧19另一端固定连接于固定板15，固定板15的顶部设有固定块20，固定块20与固定板15固定连接，固定块20的高度大于插杆16位于固定环17下方一段的高度。
24.本实用新型提供的工作原理如下：工作人员将装有饼皮的饼模放置于放置孔7内，然后，将放置装置5放置于烤箱本体1的内部，使得连接板8一端搭在垫板4上，然后，关闭箱门3，对饼皮进行烘烤，烘烤一段时间后，取出放置装置5，向饼皮内加入蛋浆，加好之后，将
放置装置5放入烤箱本体1内腔中，关闭箱门3，对蛋挞进行烘烤，由此即可完成蛋挞的制作，最后，将放置装置5从烤箱本体1内取出，接着，上移固定架12，使得顶板11上移，在顶板11的作用下，饼模被顶起，接着，工作人员转动螺纹架13，最后，螺纹架13的底端接触到连接板8顶部，由于饼模被顶起，方便工作人员从放置孔7内拿出饼模，当向饼皮内加入蛋浆时，可能会有部分蛋浆洒在放置板6上，在对放置板6进行清洗时，工作人员上移转动板18，弹簧19被压缩，随着转动板18的上移，插杆16一端移动出放置板6顶部的凹槽，接着，工作人员将转动板18转动180度，在弹簧19的作用下，转动板18底部压在固定块20顶部，依次对其他三个限位装置9进行该操作，由此，即可将放置板6从两个连接板8的通槽内抽出，方便工作人员对放置板6进行清洗。
25.本实用新型中涉及的电路以及控制均为现有技术，在此不进行过多赘述。
26.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
