一种汽车油液存储展示柜的制作方法

1.本实用新型涉及油液存储、展示技术领域，具体涉及一种汽车油液存储展示柜。


背景技术：

2.现如今随着生活水平不断的提高，家用汽车的数量也是水涨船高。而汽车保养的维修点也是多种多样的，由于汽车4s店里的保养费用较高，大多数汽车车主都选择了一般的汽车保养点，比如途虎养车、天猫养车等，汽车车主有更多的保养选择。进一步讲，汽车保养点都设有展示柜，用于向用户展示自己保养所用的机油、变速箱油、冷却液油等保养项目产品，一来可以让用户进行自由选择，二来也可以帮助用户了解保养项目知识，但是依靠车主自己的观察，对于保养项目的了解是有限的，并不能作为吸引点留住客户。
3.但是传统的展示柜，结构单一，大多是临时组装的，其美观和整洁性不足，而且稳定性不佳，不能便捷的移动。而且展示柜里大多还是放的空的油桶，而未拆封的油桶都是放在库房，使用时再去拿取，这种方式费时费力。而且对于汽车保养用油液的存放都是有要求的，比如湿度，湿度不能太高，会影响油桶的保质期。温度也最好是在合理的区间，一般要求是23-28度，太高或太低都会影响油液使用的质量。同时还要保证阴凉干燥、无尘的存储环境。这些对于现有技术的展示柜都是无法满足的，既能够满足油液的存储条件，避免过多的占用库房面积，又能更好的展示给用户，便于操作人员拿取油液进行汽车保养的展示柜是目前汽车保养所需的。


技术实现要素：

4.为了解决上述存在的现有技术油液储存柜的缺点和不足之处，本实用新型提供一种汽车油液存储展示柜。该展示柜既能够满足油液阴凉干燥的存储条件，又能更好的展示给用户了解，还便于操作人员拿取油液进行汽车保养，同时还便捷移动和固定。
5.为了达到上述目的，本实用新型采用如下技术方案：
6.一种汽车油液存储展示柜，包括柜体和柜门，柜门通过铰链与柜体连接，且在柜门上还设有透明玻璃；在所述柜体内还设有多个纵横交错分布的支撑板，并将柜体内腔分为多个存储区；且所述支撑板的长度小于柜体的深度，并保持支撑板后端与柜体内壁留有间隙；在所述柜体内壁还设有贯通孔，所述贯通孔的外端还安装有空气过滤棉，在所述贯通孔内还设有风机，贯通孔的内端还设有倾斜向上分布的导流板，在所述柜体底部还设有出风口，如此形成循环气流；所述柜体内壁还通过支架安装有电加热管，所述柜体内还设有温度传感器，所述温度传感器分别与电加热管和风机电性连接；在所述存储区内底部还设有适配油液桶的凹槽，在所述柜体底部还设有移动结构，移动结构配置成柜体可移动、可固定。
7.优选的：所述移动结构包括移动轮和调节杆；所述移动轮设置于柜体底部，所述调节杆设置于柜体底部，且位于移动轮的外侧；所述调节杆可伸缩。
8.进一步优选的：所述调节杆包括调节螺杆和支撑座，所述柜体底部设有螺纹孔，所述螺纹孔与调节螺杆转动连接，所述支撑座设置于所述调节螺杆的底端。
9.进一步优选的：所述移动轮和调节杆为匹配安装的四组。
10.如此设置的目的是，随着汽车保养店内布局的变化，可以方便该展示柜移动；通过调节杆与螺纹孔的转动配合进行调整该展示柜的整体高度，同时还可实现对该展示柜的找平设置，始终保证该展示柜的平稳，避免了因地面不平整造成展示柜放置不平稳的难题；固定状态下，通过转动调节螺杆，使得调节螺杆整体变长，且长度大于移动轮的高度即可；移动状态下，转动调节螺杆收缩进螺纹孔，调节螺杆整体的高度小于移动轮的设置高度，该展示柜可通过移动轮实现便捷移动。
11.优选的：在所述出风口处还设有过滤网，如此设置，形成风流的循环排出至外界，同时还用于防止灰尘等杂物进入到柜体内腔。
12.优选的：所述支撑板的前端与柜门之间也留有间隙，如此设置，便于在风机的作用下，实现柜体内腔的循环气流，进而保证该柜体内腔的存储环境始终处于阴凉干燥的状态。
13.优选的：在所述柜门与柜体之间还设有刷卡感应式密码锁；如此设置的目的是，便于汽车保养的操作人员进行拿取，安全有效，而待保养汽车车主只能观察不能打开柜门，提高了该展示柜的安全性。
14.进一步优选的：所述柜体前端还设有led播报屏；led播报屏连接电脑，可循环播报一些汽车保养的知识以及油液的分类使用等等，如此设置，便于汽车车主在等待期间进行了解汽车保养的知识，更好的做到汽车的安全使用和定期的项目保养，同时还能对汽车车主提供归属感，更好的留住用户进行长期的汽车保养。
15.本实用新型相比于现有技术的优点是：该展示柜通过风机、电加热管和温度传感器的配合，当柜体内温度过高时，风机开启，在柜体内腔内形成循环气流，进行降温处理；当柜体内温度较低时，同时开启电加热管和风机，提高柜体内腔内升温的均匀性，能够满足油液存储始终处于23-28℃阴凉干燥的存储条件，同时还起到了柜体内腔的除尘效果；通过该展示柜玻璃柜门和led播报屏的设置，又能更好的展示给用户了解，还便于操作人员拿取油液进行汽车保养；还通过移动结构，实现了便捷移动和调整固定，同时还避免了因地面不平整造成展示柜放置不平稳的难题。
附图说明
16.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

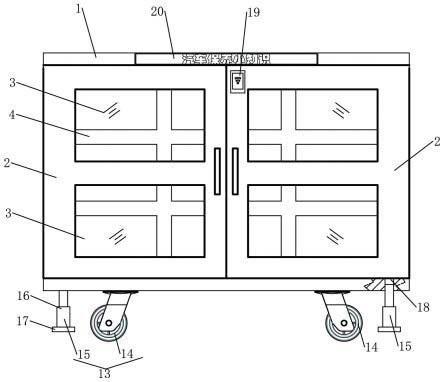

17.图1为本实用新型的整体结构正视图；
18.图2为本实用新型的局部结构立体图；
19.图3为本实用新型局部结构的侧面剖视图；
20.图4为图3中的a部结构放大图。
21.图中：1-柜体，2-柜门，3-透明玻璃，4-支撑板，5-贯通孔，6-空气过滤棉，7-风机，8-导流板，9-出风口，10-电加热管，11-温度传感器，12-凹槽，13-移动结构，14-移动轮，15-调节杆，16-调节螺杆，17-支撑座，18-螺纹孔，19-密码锁，20-led播报屏，21-存储区。
具体实施方式
22.为了使本实用新型的目的、技术方案及优点更加清楚明了，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型，即所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
23.在本实用新型的描述中，除非另有明确的规定和限定，可能出现的术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接连接，也可以是通过中间媒介间接相连，或者可以是两个元件内部的连通。对于本领域技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
24.在本实用新型的描述中，除非另有明确的规定和限定，可能出现的术语“设有”应做广义理解，例如，“设有”的对象可以是本体的一部分，也可以是与本体分体布置并连接在本体上，该连接可以是可拆连接，也可以是不可拆连接。对于本领域技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
25.以下结合实施例对本实用新型作进一步的详细描述。
26.实施例1：如图1-图4所示：
27.一种汽车油液存储展示柜，包括柜体1和柜门2，柜门2通过铰链与柜体1连接，其中，该展示柜采用双开门结构。且在柜门2上还设有透明玻璃3；便于用户观察汽车保养用油液的分类。在所述柜体1内还设有多个纵横交错分布的支撑板4，并将柜体1内腔分为多个存储区；在所述存储区内底部还设有适配油液桶的凹槽12。在本实施例中，凹槽为前后均布的多个，便于保存同系列规格型号的多个机油、冷却液油等等。
28.如图3所示：且所述支撑板4的长度小于柜体1的深度，并保持支撑板4后端与柜体1内壁留有间隙；所述支撑板4的前端与柜门2之间也留有间隙，如此设置，便于在风机7的作用下，实现柜体1内腔由后端、后上、向前端、前下方向的循环气流，进而保证该柜体1内腔的存储环境始终处于阴凉干燥的状态。在所述柜体1内壁还设有贯通孔5，所述贯通孔5的外端还安装有空气过滤棉6，空气过滤棉6用于过滤空气中的杂质和微物。
29.如图4所示：在所述贯通孔5内还设有风机7，贯通孔5的内端还设有倾斜向上分布的导流板8，如此，风机工作时，会在导流板的作用下，形成向后上的气流。在所述柜体1底部还设有出风口9，出风口用于排风，如此形成循环气流。在所述出风口9处还设有过滤网，如此设置，形成风流的循环排出至外界，同时还用于防止灰尘等杂物进入到柜体1内腔。所述柜体1内壁还通过支架安装有电加热管10，电加热管10用于弥补柜体的温差，寒冷的天气下，当柜体内腔的温度低于23度时，电加热管10启动，开始加热，保持柜体内腔温度处于23-28度最佳的存储环境温度，然后关闭电加热管10。所述柜体1内还设有温度传感器11，所述温度传感器11分别与电加热管10和风机7电性连接。当柜体内的温度传感器监测值达到28度以上时，开启风机，开始对内腔环境进行循环气流的散热，待柜体内腔温度处于23-28度最佳的存储环境温度时，关闭风机。其中，温度传感器11、风机7、电加热管10的供电通过集中管束线与外界电源连接。
30.在本实施例中，温度传感器11与电加热管10、风机7之间的控制方式是通过控制器
来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本技术文件主要用来保护机械装置，所以本技术不再详细解释控制方式和电路连接。
31.如图1所示：在所述柜体1底部还设有移动结构13，移动结构13配置成柜体1可移动、可固定。在本实施例中，所述移动结构13包括移动轮14和调节杆15。所述移动轮14设置于柜体1底部，所述调节杆15设置于柜体1底部，且位于移动轮14的外侧；所述调节杆15可伸缩。所述调节杆15包括调节螺杆15和支撑座16，所述柜体1底部设有螺纹孔17，所述螺纹孔17与调节螺杆15转动连接，所述支撑座16设置于所述调节螺杆15的底端。所述移动轮14和调节杆15为匹配安装的四组。
32.如此设置的目的是，随着汽车保养店内布局的变化，可以方便该展示柜移动；通过调节杆15与螺纹孔17的转动配合进行调整该展示柜的整体高度，同时还可实现对该展示柜的找平设置，始终保证该展示柜的平稳，避免了因地面不平整造成展示柜放置不平稳的难题。其中，固定状态下，通过转动调节螺杆15，使得调节螺杆15整体变长，且长度大于移动轮14的高度即可。移动状态下，转动调节螺杆15收缩进螺纹孔17，调节螺杆15整体的高度小于移动轮14的设置高度，该展示柜可通过移动轮14实现便捷移动。
33.实施例2：在实施例1的基础上，如图1所示，在所述柜门2与柜体1之间还设有刷卡感应式密码锁18；如此设置的目的是，便于汽车保养的操作人员进行拿取，安全有效，而待保养汽车车主在等待期间只能观察不能打开柜门2，提高了该展示柜的安全性。
34.实施例3：在实施例2的基础上，如图1所示，所述柜体1前端还设有led播报屏19；led播报屏19连接电脑，可循环播报一些汽车保养的知识以及油液的分类使用等等，如此设置，便于汽车车主在等待期间进行了解汽车保养的知识，更好的做到汽车的安全使用和定期的项目保养，同时还能对汽车车主提供归属感，更好的留住用户进行长期的汽车保养。
35.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
