一种可拆卸式保温菜罩的制作方法

1.本实用新型涉及保温保鲜加热的技术领域，特别是一种可拆卸式保温菜罩的技术领域。


背景技术：

2.菜罩的使用在生活工作中很常见，天气较冷时为了菜肴不快速变冷，需要使用到保温技术，保温加热的同时简单节能、多用途、适合多年龄多类型用户层次是保温罩的一大亮点，而目前市面上常见的保温技术如保温箱、保温桌等所采用的保温时间、保温效果技术不理想，有时间不能精准控制、保温加热不均匀、功能场景不丰富、食品保鲜不够、加热模块不可拆卸、用户人性化匹配度欠佳、安全可靠不够完善，需要一种使用简易、性能优良、质量上层、安全可靠的保温设备及配套技术。


技术实现要素：

3.本实用新型的目的就是解决现有技术中不能完备适应用户需求的问题，提出一种可拆卸的具有保温保鲜加热功能的智能菜罩，能够使菜罩具有保温、保鲜、加热、解冻、冷却、烘干、发酵、安全保护等功能。且用户可以根据自己的需求是否安装加热模块，可拆卸式的加热模块，便于用户清洁。当产品发生故障，用户不用更换整个产品，只需要更换出现故障的部分，大大减少了用户的使用成本，增加了用户的使用场景。
4.为实现上述目的，本实用新型提出了一种可拆卸式保温菜罩，包括菜罩、发热模块、控制器模块。菜罩包括支架、固定套筒、拉绳、拉环、罩体；罩体与发热模块上设置有子母扣。所述发热模块位于所述罩体内侧，通过所述子母扣进行连接。控制器模块包括：壳体、指示灯、控制按键、 电源插口、led及数码管显示模块、中央控制器、倾倒断电、高温断电、定时模块。所述控制器模块位于所述罩体外侧。所述菜罩上有支架可通过拉绳收拢与打开，便于用户在不使用时进行收纳。发热模块及控制器模块是可拆卸的。
5.菜罩上有支架可收拢打开，发热模块及控制器模块是可拆卸的，用户可以根据自己的需求使用菜罩，可拆卸式的加热模块，便于用户清洁。当产品发生故障，用户不用更换整个产品，只需要更换出现故障的部分。所述控制器模块在接电源后，配套发热模块时，通过控制按键可开启调动菜罩加热保温、烘干、发酵、解冻等运行模式。控制按键有四个，分别控制电源开关、保温/烘干、发酵、解冻功能，按键上面对应有相应的指示灯，代表相应的工作模式。
6.优选的，支架至少有四根；发热模块数量为1-6片，与罩体面形状相同，呈对称模式排列。所述支架采用不锈钢或电镀处理，耐久适用，可清洗，防锈蚀。
7.进一步的，每一片发热模块与罩体上至少有3对子母扣；发热模块与罩体之间采用子母扣进行连接。所述发热模块自外向内依次是第一层，为防高温绝缘防水布；第二层为针刺棉；第三层为加热体，加热体为发热丝缠绕在铝箔上，发热丝之间间距1-5毫米；第四层为防高温绝缘防水布。发热模块接电发热，释放热量可以加热保温保鲜发酵烘干罩内食物。控
制器模块中的传感器模块可以感应菜罩温湿度、倾倒、高温燃烧状态并传递信息至中央控制器以实现防倾倒、防高温燃烧自动断电。罩体与发热模块选用材料具有保温隔热阻燃安全等作用。
8.需说明的是，发热模块与罩体之间除了采用子母扣进行连接外，还可以采用魔术贴、拉链、胶水粘合等方式进行连接贴合，只要满足可拆卸的要求即可。
9.作为优选的一种方案，所述菜罩顶端还可以设置气排，气排是面积大约2-4平方厘米的方形气隙排，一个气隙大约宽1毫米，长3毫米，成一排一排型，可加强罩内空气流通。
10.进一步的，罩体有至少4个面组成，由外向内依次包括牛津布，中间夹棉层，铝箔组成，所述罩体为圆形、长方形或正方形。 所述罩体采用食品级材质。牛津布很厚，易清洗，防水防油污防尘，并有隔热及保温作用。夹棉厚度适中，用于传递能量及储存一定的能量。铝箔用于光照能量、热能、空气能互相辅助运动。
11.进一步的，发热模块与控制器模块采用电连接，可拆卸的地方采用拔插式连接。所述控制器模块与罩体之间采用螺丝或者卡扣连接，方便用户根据使用场景进行拆卸。所述控制器模块含有led及数码显示模块，可显示菜罩温度或相应模式下的工作时间。
12.作为优选，一种可拆卸式保温菜罩还包括一种自动工作模式：
13.①
将菜罩进行组装好，装上发热模块与控制器模块；
14.②
接上电源，按控制按键，选择自己需要的模式进行加热，同时相应的倾倒断电、高温断电、定时模块开始启动；
15.③
当led及数码显示模块上显示的温度达到设定温度时，中央控制器发出指令，停止加热，通过中央控制器对罩体内的温度进行调节；
16.④
当设定模式的时间到后，中央控制器发出指令，发热模块停止发热，产品进入关机状态；
17.⑤
在产品正在工作时，如果加热模块温度过高，高温保护开启，暂时断电，当温度下降到设定值，加热模块继续启动；当倾倒断电感应检测到产品倾斜超过设定角度，触发倾倒断电，产品断电。
18.本实用新型的有益效果：本实用新型通过将菜罩、发热模块、控制器模块等互相配合，使得菜罩具有保温保鲜加热智能化等功能，使用方便。用户可以根据自己的需求是否安装加热模块，可拆卸式的加热模块，便于用户清洁。当产品发生故障，用户不用更换整个产品，只需要更换出现故障的部分，大大减少了用户的使用成本，增加了用户的使用场景。
附图说明

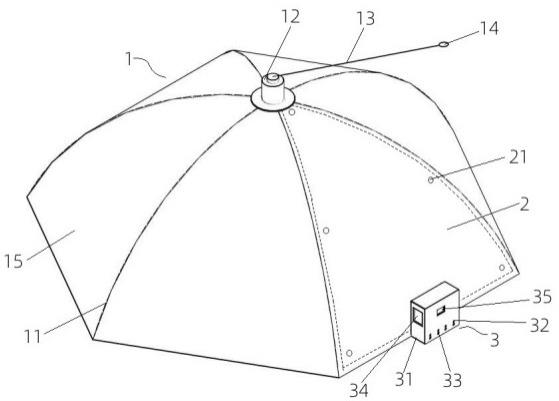

19.图1是本实用新型立体结构示意图；
20.图2是本实用新型折叠后的结构示意图 ；
21.图3是本实用新型结构模块图；
22.图4是本实用新型电路图。
23.图中：1、菜罩；11、支架；12、固定套筒；13、拉绳；14、拉环；15、罩体；2、发热模块；21、子母扣；3、控制器模块；31、壳体；32、指示灯；33控制按键；34、电源接口；35、 led及数码显示模块；36、中央控制器、37、倾倒断电、38、高温断电；39、定时模块。
具体实施方式
24.下面结合具体实施例，进一步阐述本实用新型，应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落在申请所附权利要求书所限定的范围。
25.参照图1-图4所示出的一种可拆卸式保温菜罩，该产品安装简单，用户可以根据自己的需求是否安装加热模块2，可拆卸式的加热模块2，便于用户清洁。当产品发生故障，用户不用更换整个产品，只需要更换出现故障的部分，大大减少了用户的使用成本，增加了用户的使用场景。
26.具体的，本实用新型包括菜罩1、发热模块2、控制器模块3。菜罩1包括支架11、固定套筒12、拉绳13、拉环14、罩体15；罩体15与发热模块2上设置有子母扣21。所述发热模块2位于所述罩体15内侧，通过所述子母扣21进行连接。控制器模块3包括：壳体31、指示灯32、控制按键33、 电源插口34、led及数码管显示模块35、中央控制器36、倾倒断电37、高温断电38、定时模块39。所述控制器模3块位于所述罩体15外侧。所述菜罩1上有支架11可通过拉绳13收拢与打开，便于用户在不使用时进行收纳。发热模块2及控制器模块3是可拆卸的，方便用户清洁的同时，可以根据自己的使用场景来使用产品。
27.菜罩1上有支架11可收拢打开，发热模块2及控制器模块3是可拆卸的，用户可以根据自己的需求使用菜罩，可拆卸式的加热模块2，便于用户清洁。当产品发生故障，用户不用更换整个产品，只需要更换出现故障的部分。所述控制器模块3在接电源后，配套发热模块2时，通过控制按键33可开启调动菜罩加热保温、烘干、发酵、解冻等运行模式。控制按键33有四个，分别控制电源开关、保温/烘干、发酵、解冻功能，按键上面对应有相应的指示灯32，代表相应的工作模式。
28.优选的，支架11至少有四根；发热模块2数量为1-6片，与罩体面形状相同，呈对称模式排列。所述支架11采用不锈钢或电镀处理，耐久适用，可清洗，防锈蚀。
29.进一步的，每一片发热模块2与罩体15上至少有3对子母扣21；发热模块2与罩体15之间采用子母扣21进行连接贴合。需说明的是，发热模块2与罩体15之间除了采用子母扣21进行连接外，还可以采用魔术贴、拉链等方式进行连接贴合，只要满足可拆卸的要求即可。所述发热模块2自外向内依次是第一层，为防高温绝缘防水布；第二层为针刺棉；第三层为加热体，加热体为发热丝缠绕在铝箔上，发热丝之间间距1-5毫米；第四层为防高温绝缘防水布。发热模块接电发热，释放热量可以加热保温保鲜发酵烘干罩内食物。控制器模块3中的传感器模块可以感应菜罩温湿度、倾倒、高温燃烧状态并传递信息至中央控制器36以实现防倾倒、防高温燃烧自动断电。罩体15与发热模块2选用材料具有保温隔热阻燃安全等作用。
30.进一步的，罩体15有至少4个面组成，由外向内依次包括牛津布，中间夹棉层，铝箔组成，所述罩体15为圆形、长方形或正方形。 所述罩体15采用食品级材质。牛津布很厚，易清洗，防水防油污防尘，并有隔热及保温作用。夹棉厚度适中，用于传递能量及储存一定的能量。铝箔用于光照能量、热能、空气能互相辅助运动。
31.进一步的，发热模块2与控制器模块3采用电连接，可拆卸的地方采用拔插式连接。方便用户根据使用场景进行拆卸。所述控制器模块含有led及数码35显示模块，可显示菜罩
温度或相应模式下的工作时间。
32.下面通过实施例来具体说明本实用新型的工作原理以及带来的有益效果。需说明的是，以下的实施例都包括以上基本结构。
33.实施例1：
34.一种可拆卸式保温菜罩，除了包括上述结构外，还包括顶部设置的气排，气排是面积大约2-4平方厘米的方形气隙排，一个气隙大约宽1毫米，长3毫米，成一排一排型，可加强罩内空气流通。
35.工作模式如下：
36.①
将产品进行组装好，装上发热模块2与控制器模块3；
37.②
接上电源，按控制按键33，选择自己需要的模式进行加热，同时相应的倾倒断电37、高温断电38、定时模块39开始启动；
38.③
当led及数码显示模块35上显示的温度达到设定温度时，中央控制器36发出指令，停止加热，通过中央控制36器对罩体15内的温度进行调节；同时也通过罩体15顶上的气排进行调节；
39.④
当设定模式的时间到后，中央控制器36发出指令，发热模块2停止发热，产品进入关机状态；
40.⑤
在产品正在工作时，如果加热模块2温度过高，高温断电38开启，暂时断电，当温度下降到设定值，加热模块2继续启动；当倾倒断电37感应检测到产品倾斜超过设定角度，触发倾倒断电37，产品断电。
41.实施例2：
42.一种可拆卸式保温菜罩，包括上述结构工作模式如下：
43.①
将产品进行组装好，装上发热模块2与控制器模块3；
44.②
接上电源，按控制按键33，选择自己需要的模式进行加热，同时相应的倾倒断电37、高温断电38、定时模块39开始启动；
45.③
当led及数码显示模块35上显示的温度达到设定温度时，中央控制器36发出指令，停止加热，通过中央控制36器对罩体15内的温度进行调节；
46.④
当设定模式的时间到后，中央控制器36发出指令，发热模块2停止发热，产品进入关机状态；
47.⑤
在产品正在工作时，如果加热模块2温度过高，高温断电38开启，暂时断电，当温度下降到设定值，加热模块2继续启动；当倾倒断电37感应检测到产品倾斜超过设定角度，触发倾倒断电37，产品断电。
48.实施列3：
49.一种可拆卸式保温菜罩，包括菜罩1、发热模块2，但是不包括控制器模块3。发热模块2上，与电热丝串联有热敏电阻，热敏电阻断电温度可选60℃-120℃。
50.工作模式如下：
51.①
将产品进行组装好，将发热模块2装在菜罩1内侧；
52.②
接上电源，发热模块2开始启动，同时热敏电阻开始启动；
53.③
当发热模块2中的热敏电阻感应到温度到达热敏电阻设定的温度时，产品断电；
54.④
当发热模块2中的热敏电阻感应到温度低于热敏电阻设定的接通温度时，通电，
发热模块2继续加热；
55.该实施例为可拆保温菜罩简单模式，没有倾倒断电功能，也没有定时功能，需要用户自己进行关闭电源。该实施例产品结构简单，成本比实施例1与实施例2更低，也能满足用户的基本要求。
56.实施例4：
57.一种可拆卸式保温菜罩，只包括菜罩1，不包括发热模块2与控制器模块3。
58.该实施例下的工作模式是最简单的，只利用了菜罩1的保温功能对菜肴进行保温，没有外来的能量输入。
59.本实用新型得益效果：产品安装简单，有着不同的模式，产品也可以做成低、中、高档，满足不同的人群需求。本实用新型通过将菜罩、发热模块、控制器模块等互相配合，使得菜罩具有保温保鲜加热智能化等功能，使用方便。用户可以根据自己的需求是否安装加热模块，可拆卸式的加热模块，便于用户清洁。当产品发生故障，用户不用更换整个产品，只需要更换出现故障的部分，大大减少了用户的使用成本，增加了用户的使用场景。
60.上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
