一种布艺清洁机的制作方法

本技术涉及家用电器，具体涉及一种布艺清洁机。

背景技术：

1、随着科技的发展和人民生活水平的提升，布艺清洁机以其可以对生活中的布制品进行有效清洁的作用得到人们的认可，正在逐渐走进人们的生活。现有技术中的布艺清洗机主要包括喷水机构和吸水机构，喷水机构用于向布制品喷水，吸机构用于抽出布制品中多余的水分，达到洗后速干的效果。

2、然而，现有技术中的布艺清洁机只能对布制品进行清洁，无法对台面和桌面等平面进行有效地清洁，功能较为单一，使用范围较小。

技术实现思路

1、因此，本实用新型要解决的技术问题在于克服现有技术中的布艺清洁机只能对布制品进行清洁的缺陷，从而提供一种能够对台面和桌面进行有效地清洁的布艺清洁机，功能更加丰富，使用范围较大。

2、为了解决上述问题，本实用新型提供了一种布艺清洁机，包括：壳体；喷水机构，其设置在壳体上，并适于向待清洁的物品上喷水；吸水机构，其设置在壳体上，包括吸水口，吸水口为条形口，适于吸取待清洁的物品上的水；擦洗组件，其设置在壳体上，适于对被喷水机构喷水的物品进行擦洗。

3、进一步地，壳体包括主体和清洁头，吸水机构包括：

4、污水箱，其设置在主体内；

5、进水通道，其连接在污水箱与清洁头之间；

6、吸水口，其形成在清洁头上并适于与进水通道相连，擦洗组件设置在清洁头上，并位于吸水口的后侧；

7、第一流体驱动机构，其设置在进水通道内，且输入端与吸水口相连，输出端与污水箱相连。

8、进一步地，进水通道包括进水水路和第一连接管，进水水路形成在主体的底部，第一连接管连接在进水水路与吸水口之间，污水箱的底部形成有进水接头，进水接头适于与进水水路相插接。

9、进一步地，清洁头上形成有刮污件，刮污件设置在吸水口与擦洗组件之间。

10、进一步地，喷水机构包括：

11、净水箱，其设置在主体内；

12、出水通道，其连接在净水箱与清洁头之间；

13、喷水口，其设置在清洁头上并与出水通道相连，喷水口位于吸水口的前侧；

14、第二流体驱动机构，其设置在出水通道内，且输入端与净水箱相连，输出端与喷水口相连。

15、进一步地，出水通道包括形成在主体的底部的出水水路和连接在出水水路与喷水口之间的第二连接管，净水箱的底部形成有出水接头，出水接头适于与出水水路相插接。

16、进一步地，第一连接管和第二连接管一体式设置，布艺清洁机还包括与第一连接管一体式设置的走线管。

17、进一步地，喷水机构还包括适于盛放清洁剂的清洁剂箱，清洁剂箱设置在壳体内并与出水通道相连。

18、进一步地，布艺清洁机还包括单向阀，单向阀的输入端与净水箱相连，单向阀的输出端与喷水口相连。

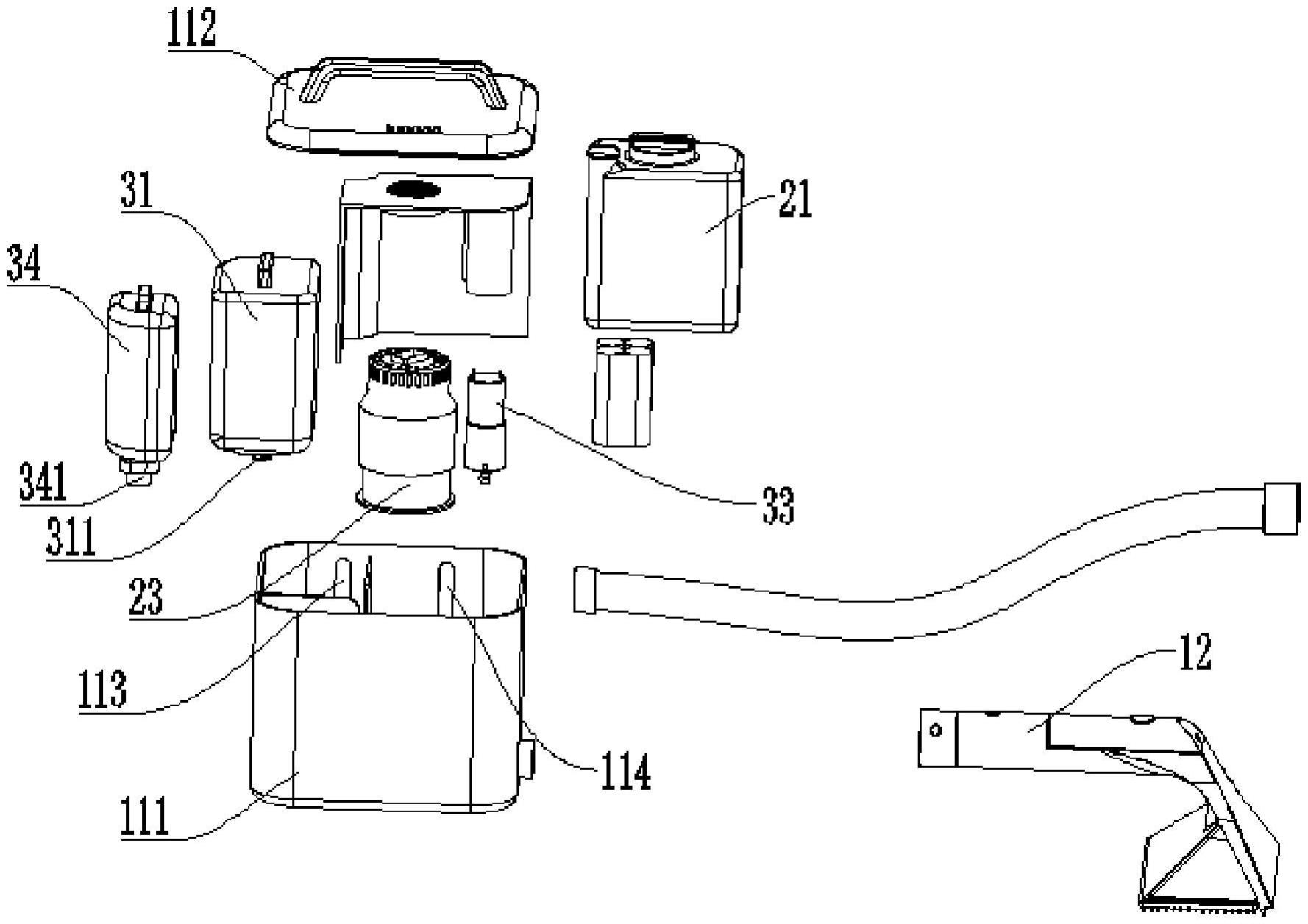

19、进一步地，主体包括：

20、底壳，净水箱、污水箱、清洁剂箱、第一水路驱动元件和第二水路驱动元件均设置在底壳内；

21、上盖组件，其适于盖设在底壳上。

22、进一步地，主体上形成有第一水尺，其与净水箱对应设置；和/或，

23、主体上形成有第二水尺，其与污水箱。

24、本实用新型具有以下优点：

25、由上述技术方案可知，本实用新型的布艺清洁机在壳体上增设了擦洗组件，并将吸水机构的吸水口设置成条形口，在喷水机构向待清洁的物品上喷水后，条形口能够便于吸水机构在吸水时产生更大的负压，喷水机构喷洒在待清洁的物品上的污水能够被更加充分地吸入到污水箱中，有助于提升布艺清洁机的清洁效果，擦洗组件能够对待清洁的物品进行擦洗，通过喷水机构、吸水机构和擦洗组件的配合，本实用新型的布艺清洁机不但能够对沙发地毯等布制品进行清洁，还能够对台面或桌面等平面进行有效的清洁，功能更加丰富，使用范围更加广泛。另外，本实用新型的布艺清洁机的结构简单，制造方便，实用安全可靠，便于实施推广应用。

技术特征：

1.一种布艺清洁机，其特征在于，包括：

2.根据权利要求1所述的布艺清洁机，其特征在于，所述壳体(1)包括主体和清洁头(12)，所述吸水机构包括：

3.根据权利要求2所述的布艺清洁机，其特征在于，所述进水通道包括进水水路和第一连接管，所述进水水路形成在所述主体的底部，所述第一连接管连接在所述进水水路与所述吸水口(22)之间，所述污水箱(21)的底部形成有进水接头，所述进水接头适于与所述进水水路相插接。

4.根据权利要求2所述的布艺清洁机，其特征在于，所述清洁头(12)上形成有刮污件(5)，所述刮污件(5)设置在所述吸水口(22)与所述擦洗组件(4)之间。

5.根据权利要求3所述的布艺清洁机，其特征在于，所述喷水机构包括：

6.根据权利要求5所述的布艺清洁机，其特征在于，所述出水通道包括形成在所述主体的底部的出水水路和连接在所述出水水路与所述喷水口(32)之间的第二连接管，所述净水箱(31)的底部形成有出水接头(311)，所述出水接头(311)适于与所述出水水路相插接。

7.根据权利要求6所述的布艺清洁机，其特征在于，所述第一连接管和第二连接管一体式设置，所述布艺清洁机还包括与所述第一连接管一体式设置的走线管。

8.根据权利要求5所述的布艺清洁机，其特征在于，所述喷水机构还包括适于盛放清洁剂的清洁剂箱(34)，所述清洁剂箱(34)设置在所述壳体(1)内并与所述出水通道相连。

9.根据权利要求5所述的布艺清洁机，其特征在于，还包括单向阀，所述单向阀的输入端与所述净水箱(31)相连，所述单向阀的输出端与所述喷水口(32)相连。

10.根据权利要求5所述的布艺清洁机，其特征在于，所述主体包括：

11.根据权利要求5所述的布艺清洁机，其特征在于，

技术总结
本技术涉及了一种布艺清洁机，包括：壳体；喷水机构，其设置在壳体上，并适于向待清洁的物品上喷水；吸水机构，其设置在壳体上，适于吸取待清洁的物品上的水，吸水机构的吸水口为条形口；擦洗组件，其设置在壳体上，适于对被喷水机构喷水的物品进行擦洗。本技术的布艺清洁机在壳体上增设了擦洗组件，这使得在喷水机构向待清洁的物品上喷水后，吸水机构能够吸出待清洁的物品上多余的水分，擦洗组件能够对待清洁的物品进行擦洗，这使得本技术的布艺清洁机不但能够对沙发地毯等布制品进行清洁，还能够对台面或桌面等平面进行有效的清洁，功能更加丰富，使用范围更加广泛。

技术研发人员：谢基通,陈传冰,卢嘉弟,覃丕健
受保护的技术使用者：珠海格力电器股份有限公司
技术研发日：20221018
技术公布日：2024/1/11
