1.本实用新型涉及沙发领域,特别的,涉及一种便于底面清扫的沙发。
背景技术:2.现有的沙发的底壁与地面之间具有间隙,对于间隙小的沙发,底部的积灰速度较慢,不需要经常清扫,但是需要清扫时则需要将沙发整个搬开,打扫费力;而对于间隙大的沙发,虽然可以足够容纳部分扫帚伸入,但是在不搬动沙发的情况下还是不容易清扫干净,并且积灰速度也更快;因此如何在不搬动沙发的情况下,能够轻松地对沙发底部进行全面透彻的清扫是有待考究的。
技术实现要素:3.为了解决背景技术中提到的至少一个技术问题,本实用新型的目的在于提供一种便于底面清扫的沙发。
4.为实现上述目的,本实用新型提供如下技术方案:
5.一种便于底面清扫的沙发,包括本体,所述本体的底部设有支脚,所述本体通过所述支脚与地面形成间隙;所述间隙处水平阵列排列地设有若干直片,所述直片的两端分别固定于两个相对的直杠上;所述本体上还设有用于带动所述直片前后移动的横移机构,所述直片向前移动的过程中,所述直片的下沿抵于地面,所述直片向后移动的过程中,所述直片与地面之间形成高度差。
6.与现有技术相比,本实用新型的有益效果是:在清扫工作中只需要通过带动直片的前后移动,便可以将沙发底部的灰尘垃圾向前推出沙发外,避免了扫帚难以伸入沙发底的尴尬,也无需将沙发搬动移位,使得清扫工作省时省力,方便快捷。
7.进一步的,所述横移机构包括设于所述直杠上的连杆,所述连杆分别铰接于所述直杠的长度方向上的两侧,所述本体的底壁上设有滑槽,所述连杆的一端设有与所述滑槽滑动连接的滑销;所述横移机构还包括固连于所述直杠上的拨杆。
8.进一步的,所述本体的侧部设有导板,所述导板上开设有供所述拨杆穿过的限位槽,所述限位槽包括水平且相互平行的上壁和下壁,所述直片前后移动的过程中,所述拨杆保持与所述上壁或所述下壁接触。
9.进一步的,所述拨杆上套设有滑块,所述滑块与所述限位槽的边缘滑动连接。
10.进一步的,所述直片的下沿向前倾斜。
11.进一步的,所述直片沿长度方向上的两端设有向后弯曲的延伸弧段。
12.进一步的,所述直片包括向下延伸的刷毛。
附图说明

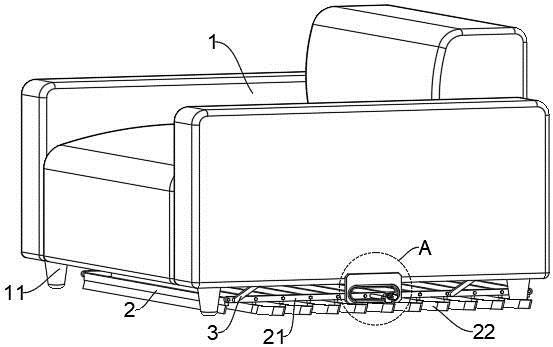

13.图1为本实用新型的整体结构示意图;
14.图2为图1中a的放大示意图;
15.图3为图2中滑块部位的竖向剖视图;
16.图4为图1中的本体底部示意图;
17.图5为图1中连杆部分的竖向剖视图;
18.图6为图5中b-b方向的剖面结构示意图。
19.图中:1、本体;11、支脚;2、直片;21、直杠;22、延伸弧段;3、连杆;31、滑槽;32、滑销;4、导板;41、限位槽;42、拨杆;43、滑块;44、轨道。
具体实施方式
20.下面对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
21.请参阅图1,本实施例提供一种便于底面清扫的沙发,包括沙发本体1,所述沙发本体1的底部设置有四个支脚11,使得所述沙发的底壁与地面之间形成一定高度的间隙。
22.现有的沙发多为上述的形式,即底壁与地面之间具有间隙,对于间隙小的沙发,底部的积灰速度较慢,不需要经常清扫,但是需要清扫时则需要将沙发整个搬开,打扫费力;而对于间隙大的沙发,虽然可以足够容纳部分扫帚伸入,但是在不搬动沙发的情况下还是不容易清扫干净,并且积灰速度也更快;因此如何在不搬动沙发的情况下,能够轻松地对沙发底部进行全面透彻的清扫是有待考究的。
23.本实施例提供的沙发,在所述本体1与地面之间的间隙内设置有用于将灰尘垃圾扫出沙发外的清扫装置,具体的,参照图1和图4所示,所述清扫装置包括若干片水平阵列排列的直片2,所述直片2垂直于所述沙发的前后方向,所述沙发底部的左右两侧各设有一个平行于前后方向的直杠21,每片所述直片2的左右两端均分别连接于左右两个直杠21上,形成一个整体。
24.在进行清扫工作中,通过所述直杠21带动所述直片2同步的贴着地面向前水平移动,便可以将地面上的灰尘垃圾向前推动,随后垂直升起所述直片2,向后水平移动后下放回地面,继续向前移动,重复上述的动作便可以实现将沙发底部的灰尘垃圾向前推出的效果。
25.为了保证所有所述直片2和所述直杠21能够同步稳定地前后上下地移动效果,每个所述直杠21上均铰接有两个连杆3,且铰接位置位于所述直杠21的长度方向上的两侧,因此所述连杆3的数量为四个;所述本体1的底壁上开设有滑槽31,所述连杆3的另一端设置为横向的滑销32,所述滑销32容置于所述滑槽31内,且与所述滑槽31为水平的滑动连接。
26.因此在自然状态下,所述直片2的下沿抵于地面,四个所述连杆3提住所述直杠21,且呈朝向前侧的向下倾斜的状态,当带动所述直片2向前平移时,所述直杠21带动所述连杆3向前移动,所述连杆3的尾端的滑销32于所述滑槽31内向前移动;当带动所述直片2垂直升起并向后移动时,所述直杠21升起并带动所述连杆3向上摆动,随后向后移动,所述连杆3的尾端的滑销32于所述滑槽31内向后滑动;通过四个所述连杆3保证所述直片2和所述直杠21在移动时,能够保持一个整体进行水平、垂直方向的稳定移动,避免发生倾斜。
27.对于如何带动所述直杠21的动作,本实施例在所述直杠21上设有一个拨杆42,所
述拨杆42向外延伸,使用者通过手握所述拨杆42,以直接带动所述直杠21和所述直片2的动作。
28.而为了辅助使用者的动作,参照图2,所述本体1的侧部设有一块导板4,所述导板4上开设有一个限位槽41,所述限位槽41可以是呈前后方向的长形开槽,或者呈前后方向的椭圆开槽等,具体是所述限位槽41至少需要具有相互平行且水平的一个上壁和一个下壁,所述上壁和所述下壁之间的高度差即为所述直片2能够升起的高度,足够在所述直片2升起后的平移中不会与地面的灰尘和垃圾接触;所述拨杆42向外穿过所述限位槽41,使用者在带动所述拨杆42的动作中,通过将所述拨杆42紧贴所述限位槽41的内周壁做顺时针动作,即可使所述直片2以前述的动作方式稳定标准地移动。
29.更为方便地,可以在所述拨杆42上套设一个滑块43,所述滑块43与所述限位槽41的内周壁滑动连接,具体为如图3所示的所述导板4的侧壁上开设有环绕所述限位槽41的轨道44,所述滑块43具有延伸入所述轨道44内的突出部,避免所述滑块43脱落,有了所述滑块43的限位,使用者不需要刻意将所述拨杆42保持紧靠于所述限位槽41的内壁,只需要带动所述拨杆42沿着所述滑块43的轨道44移动即可。
30.为了使所述直片2对地面的灰尘、垃圾在向前推动时达到一个铲的效果,所述直片2的下沿向前倾斜,以将灰尘和垃圾向前铲,而不是向后倾斜时的,会造成所述直片2与灰尘垃圾发生挤压。
31.另外,将所述直片2的下半部分设置为竖直方向向下的刷毛,可以获得一个扫灰的效果,避免对地面施加过大的力,避免刮花地面。
32.由于所述本体1底部的支脚11占用一定空间,所述直片2的左右位置需要避免超过所述支脚11,因此所述本体1的两侧底部有一定的无法打扫到的空间,进而本实施例在前后方向上的中部的几个所述直片2的两端设置了向后弯曲的延伸弧段22,所述延伸弧段22即使在所述直片2的运动中也不会接触到所述支脚11,而所述延伸弧段22能够在所述直片2的向前移动中,引导部分灰尘和垃圾向左右两侧推出。
