一种组合式电视柜结构的制作方法

本技术涉及电视柜，具体而言，涉及一种组合式电视柜结构。

背景技术：

1、现在室内软装家电的搭配还是少不了电视机的摆放，将电视机摆放在客厅的空间还是很多家庭的选择，电视柜作为搭配电视机的重要家具之一，在小户型客厅中，电视柜既要有收纳的功能，也不能太占空间，在户型偏大的客厅，电视柜更多的是讲究品质感以及美观性。

2、目前，大部分电视柜选用定制，根据客户需求和实际客厅尺寸进行测量和电视柜制作，价格成本较高，设计构造简单，组合性差，尤其是在电视柜造型、多功能以及节省占地面积上成了该类产品的一个技术瓶颈，无法批量生产以满足不同大小空间的房屋使用，推广性能差，而且传统的电视柜移动搬运较为不便，柜体上的储物空间也存在使用受限的情况。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种组合式电视柜结构，以解决传统电视柜移动、使用不便的问题，通过柜体的组合，满足不同大小空间的客厅使用，且储物空间可随意变换，组合性和适用性强。

2、本实用新型是这样实现的：

3、一种组合式电视柜结构，包括边柜、中间柜和立板，所述边柜设置有两组，且对称设置于所述中间柜的底部两侧，所述边柜的底部四角均设置有支撑脚，所述支撑脚的内侧均设置有滚轮组件，所述滚轮组件的高度可调节，所述滚轮组件包括固定架、套管、按压片和万向轮，两组所述边柜的相互靠近的一侧顶部阵列开设有插孔，所述中间柜的底部四角均固定连接有插柱，所述插柱插入至所述插孔的内部，所述立板设置有两块，且分别设置于两组所述边柜的顶部，所述立板的前侧等距开设有水平设置的装配槽，所述立板的前侧设置有置物板，所述置物板的一侧滑动设置于所述装配槽的内部，所述置物板的两侧对称设置有限位件。

4、在本实用新型的一种实施例中，所述固定架的一端与边柜的底部固定连接，所述套管设置于所述固定架的一侧，所述固定架靠近所述套管的一侧设置有固定块，所述套管靠近所述固定架的一侧开设有滑槽，所述固定块活动设置于所述滑槽的内部。

5、在本实用新型的一种实施例中，所述固定块远离所述固定架的一侧开设有活动槽，所述活动槽的内部设置有卡块和第一弹簧件，所述第一弹簧件的两端分别与所述卡块和所述活动槽的内壁抵接，所述套管远离所述固定架的一侧开设有卡接孔，所述卡接孔的形状和尺寸与所述卡块的形状和尺寸相适配。

6、在本实用新型的一种实施例中，所述活动槽的内部设置有第二弹簧件，所述第二弹簧件的两端分别与所述活动槽的顶壁和所述固定块的侧壁抵接。

7、在本实用新型的一种实施例中，所述按压片固定连接于所述套管远离所述固定架的一侧，所述万向轮固定连接于所述按压片的底部。

8、在本实用新型的一种实施例中，所述装配槽呈“t”形结构，所述置物板的一侧与所述装配槽的形状相适配，所述装配槽的底部阵列开设有贯穿所述立板的限位孔。

9、在本实用新型的一种实施例中，所述限位件包括滑动块和插接块，所述滑动块的形状和尺寸与所述装配槽的形状和尺寸相适配，所述滑动块滑动设置于装配槽的内部，所述滑动块的中心开设有通孔，所述插接块的一侧与所述立板的前侧面滑动接触，所述插接块靠近所述滑动块的一侧固定连接有插接柱，所述插接柱贯穿所述通孔后插入至所述限位孔的内部。

10、在本实用新型的一种实施例中，所述通孔的内壁开设有环形槽，所述环形槽的内部设置有第三弹簧件，所述插接柱的外表面设置有限位环，所述限位环延伸至所述环形槽的内部，所述第三弹簧件的两端分别与所述限位环的一侧和所述环形槽的内壁抵接。

11、在本实用新型的一种实施例中，所述插孔的顶部均设置有防尘塞。

12、本实用新型通过上述设计得到的一种组合式电视柜结构，其有益效果是：

13、(1)边柜底部设置的滚轮组件可手动调节高度，使滚轮组件与支撑脚配合实现边柜的定位和移动，中间柜上的插柱与两侧边柜上的插孔配合，通过调节两组边柜之间的间距，使电视柜适配不同空间大小的客厅使用，调节操作方便简单，提高电视柜的实用性，便于推广；

14、(2)立板上设置的置物板可在装配槽内随意滑动，可根据用户喜好将不同层的置物板移动至合适位置，变化出多种不同的组合形态，满足不同物品的放置需求，同时通过置物板两侧的限位件固定其位置，保持置物板的稳定性。

技术特征：

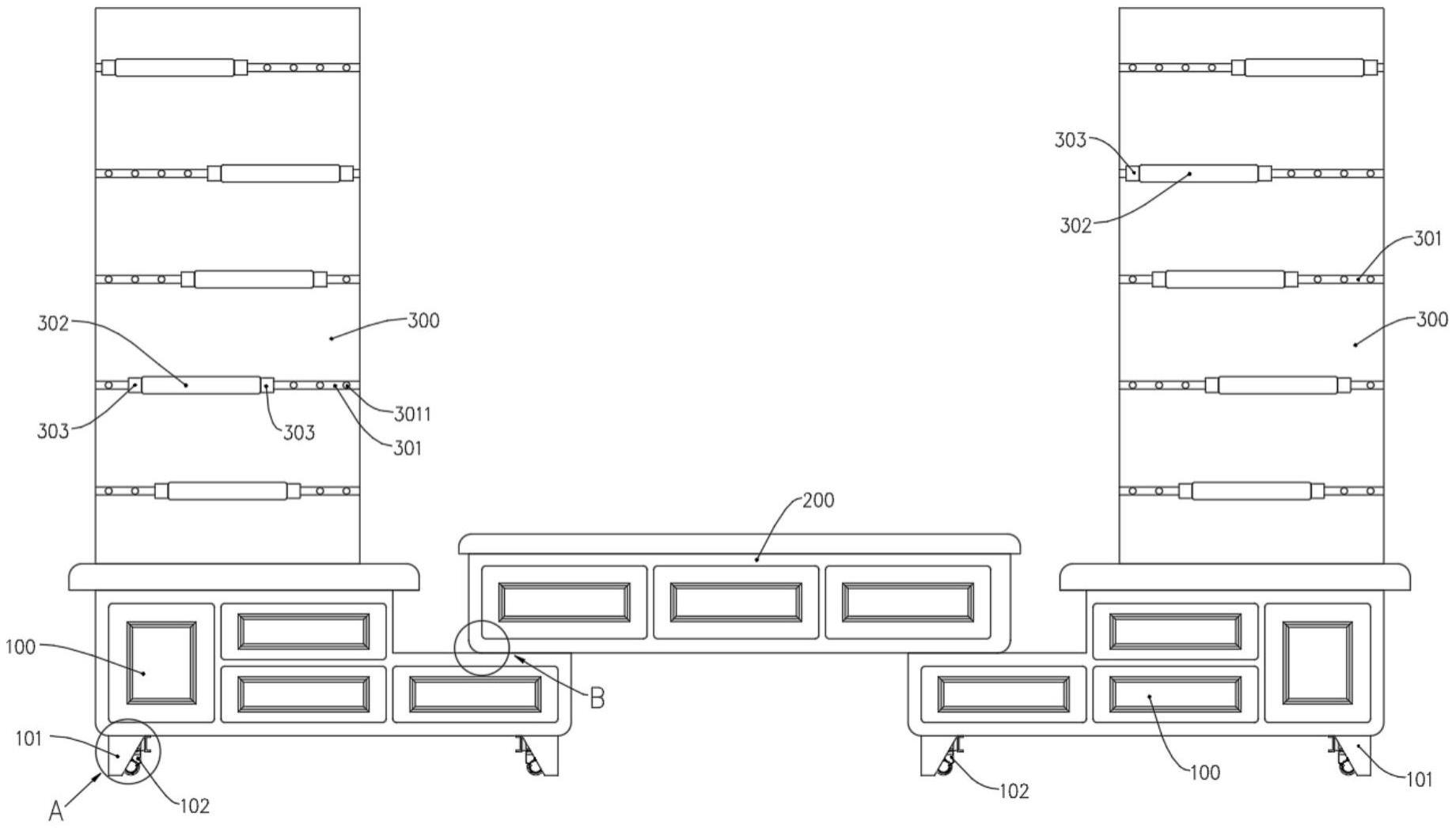

1.一种组合式电视柜结构，其特征在于，包括边柜(100)、中间柜(200)和立板(300)，所述边柜(100)设置有两组，且对称设置于所述中间柜(200)的底部两侧，所述边柜(100)的底部四角均设置有支撑脚(101)，所述支撑脚(101)的内侧均设置有滚轮组件(102)，所述滚轮组件(102)的高度可调节，所述滚轮组件(102)包括固定架(1021)、套管(1023)、按压片(1024)和万向轮(1025)，两组所述边柜(100)的相互靠近的一侧顶部阵列开设有插孔(103)，所述中间柜(200)的底部四角均固定连接有插柱(201)，所述插柱(201)插入至所述插孔(103)的内部，所述立板(300)设置有两块，且分别设置于两组所述边柜(100)的顶部，所述立板(300)的前侧等距开设有水平设置的装配槽(301)，所述立板(300)的前侧设置有置物板(302)，所述置物板(302)的一侧滑动设置于所述装配槽(301)的内部，所述置物板(302)的两侧对称设置有限位件(303)。

2.根据权利要求1所述的一种组合式电视柜结构，其特征在于，所述固定架(1021)的一端与边柜(100)的底部固定连接，所述套管(1023)设置于所述固定架(1021)的一侧，所述固定架(1021)靠近所述套管(1023)的一侧设置有固定块(1022)，所述套管(1023)靠近所述固定架(1021)的一侧开设有滑槽(10231)，所述固定块(1022)活动设置于所述滑槽(10231)的内部。

3.根据权利要求2所述的一种组合式电视柜结构，其特征在于，所述固定块(1022)远离所述固定架(1021)的一侧开设有活动槽(10221)，所述活动槽(10221)的内部设置有卡块(10222)和第一弹簧件(10223)，所述第一弹簧件(10223)的两端分别与所述卡块(10222)和所述活动槽(10221)的内壁抵接，所述套管(1023)远离所述固定架(1021)的一侧开设有卡接孔(10232)，所述卡接孔(10232)的形状和尺寸与所述卡块(10222)的形状和尺寸相适配。

4.根据权利要求3所述的一种组合式电视柜结构，其特征在于，所述活动槽(10221)的内部设置有第二弹簧件(10233)，所述第二弹簧件(10233)的两端分别与所述活动槽(10221)的顶壁和所述固定块(1022)的侧壁抵接。

5.根据权利要求1所述的一种组合式电视柜结构，其特征在于，所述按压片(1024)固定连接于所述套管(1023)远离所述固定架(1021)的一侧，所述万向轮(1025)固定连接于所述按压片(1024)的底部。

6.根据权利要求1所述的一种组合式电视柜结构，其特征在于，所述装配槽(301)呈“t”形结构，所述置物板(302)的一侧与所述装配槽(301)的形状相适配，所述装配槽(301)的底部阵列开设有贯穿所述立板(300)的限位孔(3011)。

7.根据权利要求6所述的一种组合式电视柜结构，其特征在于，所述限位件(303)包括滑动块(3031)和插接块(3032)，所述滑动块(3031)的形状和尺寸与所述装配槽(301)的形状和尺寸相适配，所述滑动块(3031)滑动设置于装配槽(301)的内部，所述滑动块(3031)的中心开设有通孔(30311)，所述插接块(3032)的一侧与所述立板(300)的前侧面滑动接触，所述插接块(3032)靠近所述滑动块(3031)的一侧固定连接有插接柱(30321)，所述插接柱(30321)贯穿所述通孔(30311)后插入至所述限位孔(3011)的内部。

8.根据权利要求7所述的一种组合式电视柜结构，其特征在于，所述通孔(30311)的内壁开设有环形槽(30312)，所述环形槽(30312)的内部设置有第三弹簧件(30313)，所述插接柱(30321)的外表面设置有限位环(30322)，所述限位环(30322)延伸至所述环形槽(30312)的内部，所述第三弹簧件(30313)的两端分别与所述限位环(30322)的一侧和所述环形槽(30312)的内壁抵接。

9.根据权利要求1所述的一种组合式电视柜结构，其特征在于，所述插孔(103)的顶部均设置有防尘塞(1031)。
