一种多用沐浴球的制作方法

一种多用沐浴球
1.技术领域：
2.本实用新型涉及沐浴球技术领域，尤其涉及一种多用沐浴球。
3.

背景技术：

4.在日常生活中家庭洗涤用品包括沐浴露、洗发露和香皂，其中沐浴露常配合沐浴球起泡使用，且沐浴球具有良好弹性，先将沐浴球浸湿而使沐浴球吸收水分，再将沐浴露挤在沐浴球上并搓动沐浴球可产生大量的泡沫，这样便可通过附有泡沫的沐浴球擦洗身体；
5.根据中国专利号cn216652132u，提供了一种易清洗的沐浴球，沐浴球本体包括连接座以及固定连接于连接座侧壁的球体，连接座的一端设置有把手，把手之间设置有调节把手与连接座之间距离的调节组件，调节组件包括固定连接于连接座一端的连接块，连接块的内部开设有滑动槽且滑动槽内滑动连接有齿条，利用驱动装置使齿条沿滑动槽长度方向移动，进而调节把手从滑动槽的伸出长度，以便于用户使用沐浴球本体进行擦拭，但是在把手从滑动槽伸出后会使滑动槽的槽口会打开而与外界连通，这样在使用过程中水分容易进入滑动槽并浸湿滑动槽，且滑动槽内置在连接块内部并被把手阻挡，导致用户难以擦干滑动槽内的水分，使得滑动槽内受潮而容易形成水垢和滋养细菌，并在把手收纳在滑动槽时污染把手而影响用户的使用体验。
6.

技术实现要素：

7.为了解决上述技术问题，本实用新型提供一种多用沐浴球通过主卡环和第一限位环配合使得主伸缩杆可从收纳座内伸出，且副卡环与第二限位环配合使得副伸缩杆可从主伸缩杆内伸出，并阻挡水分从收纳槽的槽口和容置凹槽的槽口进入收纳座内，避免收纳槽和容置凹槽内受潮而容易形成水垢和滋养细菌。
8.一种多用沐浴球，包括沐浴球体、收纳座和伸缩把手，所述沐浴球体安装在所述收纳座的一侧，所述收纳座内设置有收纳槽，且收纳槽的槽口位置设置有第一限位环，所述伸缩把手包括主伸缩杆和副伸缩杆，所述主伸缩杆与所述收纳槽滑动连接，所述主伸缩杆的一端设置有可与第一限位环相抵的主卡环，所述主伸缩杆的另一端设置有容置凹槽，且容置凹槽槽的槽口位置设置有第二限位环，所述副伸缩杆与所述容置凹槽滑动连接，且主伸缩杆的一端设置有可与第二限位环相抵的副卡环。
9.优选地，所述主伸缩杆的长度小于所述收纳槽的长度，所述副伸缩杆的长度与所述容置凹槽的长度相等。
10.优选地，所述收纳槽的槽口设置在所述收纳座的底面，所述容置凹槽的槽口设置在所述主伸缩杆的底端，所述收纳槽和容置凹槽为圆柱状槽体，所述主卡环的直径与收纳槽的直径相等，且主卡环的直径大于第一限位环的内径，所述副卡环的直径与容置凹槽的直径相等，且副卡环的直径大于第二限位环的内径。
11.优选地，所述副伸缩杆远离所述副卡环的一端设置有拉环。
12.优选地，所述主伸缩杆的侧壁设置有多个主卡块，且第一限位环的内侧设置有对应供多个主卡块通过的多个第一通槽。
13.优选地，所述副伸缩杆的侧壁设置有多个副卡块，且第二限位环的内侧设置有对
应供多个副卡块通过的多个第二通槽。
14.优选地，所述主伸缩杆的底端设置有与多个主卡块位置对应的多个第一弧形凸起，所述副伸缩杆远离所述副卡环的一端设置有与多个副卡块位置对应的多个第二弧形凸起。
15.本实用新型的有益效果是：该多用沐浴球通过沐浴球体、收纳座和伸缩把手相互配合，使得主卡环和第一限位环配合可使主伸缩杆从收纳座内伸出，且主卡环可封闭收纳槽的槽口，进而阻挡水份从收纳槽的槽口进入收纳座内，副卡环与第二限位环配合可使副伸缩杆可从主伸缩杆内伸出，且副卡环可封闭容置凹槽的槽口，进而阻挡水分从容置凹槽的槽口进入主伸缩杆内，避免收纳槽和容置凹槽内受潮而容易形成水垢和滋养细菌，并污染主伸缩杆和副伸缩杆而影响用户的使用体验。
附图说明
16.附图1为本实用新型正视图；
17.附图2为本实用新型左侧视图；
18.附图3为本实用新型仰视图；

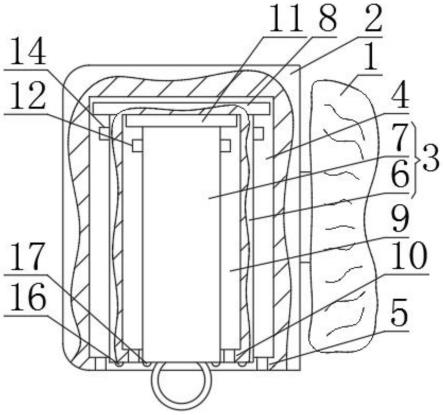

19.附图4为图2另一状态示意图；
20.附图5为图3另一状态示意图。
21.图中：1沐浴球体、2收纳座、3伸缩把手、4收纳槽、5第一限位环、6主伸缩杆、7副伸缩杆、8主卡环、9容置凹槽、10第二限位环、11副卡环、12主卡块、13第一通槽、14副卡块、15第二通槽、16第一弧形凸起、17第二弧形凸起。
具体实施方式
22.下面结合附图及具体实施例，对本实用新型作进一步的描述，以便于更清楚的理解本实用新型要求保护的技术思想。
23.如图1至5所示，一种多用沐浴球，包括沐浴球体1、收纳座2和伸缩把手3，所述沐浴球体1安装在所述收纳座2的一侧，所述收纳座2内设置有收纳槽4，且收纳槽4的槽口位置设置有第一限位环5，所述伸缩把手3包括主伸缩杆6和副伸缩杆7，所述主伸缩杆6与所述收纳槽4滑动连接，所述主伸缩杆6的一端设置有可与第一限位环5相抵的主卡环8，所述主伸缩杆6的另一端设置有容置凹槽9，且容置凹槽9槽的槽口位置设置有第二限位环10，所述副伸缩杆7与所述容置凹槽9滑动连接，且主伸缩杆6的一端设置有可与第二限位环10相抵的副卡环11。
24.本实用新型所述的多用沐浴球工作原理是通过沐浴球体1、收纳座2和伸缩把手3相互配合实现，如图1和2所示，主伸缩杆6可通过收纳槽4收纳在收纳座2，副伸缩杆7可通过容置凹槽9收纳在主伸缩杆6内，用户可直接手持收纳座2使用沐浴球体1擦拭身体，而主卡环8和第一限位环5配合可使主伸缩杆6从收纳座2内伸出，可增加整体的长度，副卡环11与第二限位环10配合可使副伸缩杆7可从主伸缩杆6内伸出，可进一步增加整体的长度，以便用户使用沐浴球体1擦拭不同身体部位，如不易于擦拭的背部，且主卡环8可封闭收纳槽4的槽口并阻挡水份从收纳槽4的槽口进入收纳座2内，副卡环11可封闭容置凹槽9的槽口，并阻挡水分从容置凹槽9的槽口进入主伸缩杆6内，且避免收纳槽4和容置凹槽9内受潮而容易形
成水垢和滋养细菌，另外用户使用完沐浴球体1后擦干主伸缩杆6和副伸缩杆7也可保持收纳槽4和容置凹槽9内的干燥度，避免主伸缩杆6和副伸缩杆7收纳后将水分带入收纳槽4和容置凹槽9内，与传统沐浴球相比，该多用沐浴球便于用户使用沐浴球体1擦拭身体的同时可避免收纳槽4和容置凹槽9内受潮而容易形成水垢和滋养细菌，这样便不会污染主伸缩杆6和副伸缩杆7而影响用户的使用体验。
25.具体地，所述主伸缩杆6的长度小于所述收纳槽4的长度，所述副伸缩杆7的长度与所述容置凹槽9的长度相等，如图2和4所示，便于主伸缩杆6收纳在收纳座2内以及副伸缩杆7收纳在主伸缩杆6内，减少放置时整体的占用空间，进一步地，所述收纳槽4的槽口设置在所述收纳座2的底面，所述容置凹槽9的槽口设置在所述主伸缩杆6的底端，所述收纳槽4和容置凹槽9为圆柱状槽体，所述主卡环8的直径与收纳槽4的直径相等，且主卡环8的直径大于第一限位环5的内径，所述副卡环11的直径与容置凹槽9的直径相等，且副卡环11的直径大于第二限位环10的内径，如图2所示，在主伸缩杆6从收纳槽4完全伸出后主卡环8抵再第一限位环5上，避免主伸缩杆6从收纳槽4脱落的同时封闭收纳槽4的槽口，避免水分进入收纳槽4，在副伸缩杆7从容置凹槽9完全伸出后副卡环11抵在第二限位环10上避免副伸缩杆7从容置凹槽9脱落的同时封闭容置凹槽9的槽口，避免水分进入容置凹槽9，其中，所述副伸缩杆7远离所述副卡环11的一端设置有拉环，便于用于手持拉环将副伸缩杆7和主伸缩杆6拉出。
26.更进一步地，所述主伸缩杆6的侧壁设置有多个主卡块12，且第一限位环5的内侧设置有对应供多个主卡块12通过的多个第一通槽13，所述副伸缩杆7的侧壁设置有多个副卡块14，且第二限位环10的内侧设置有对应供多个副卡块14通过的多个第二通槽15，如图2至5所示，主伸缩杆6从收纳槽4伸出时主卡块12可穿过第一通槽13并从收纳槽4伸出，随后转动主伸缩杆6而使主卡块12与第一通槽13错位，以便主卡块12和主卡环8配合定位主伸缩杆6，且主卡环8封闭收纳槽4的同时也可封闭第一通槽13，副伸缩杆7从容置凹槽9伸出时副卡块14可穿过第二通槽15并从容置凹槽9伸出，随后转动副伸缩杆7而使副卡块14与第二通槽15错位，以便副卡块14和副卡环11配合定位副伸缩杆7，且副卡环11封闭容置凹槽9的同时也可封闭第二通槽15，其中，所述主伸缩杆6的底端设置有与多个主卡块12位置对应的多个第一弧形凸起16，所述副伸缩杆7远离所述副卡环11的一端设置有与多个副卡块14位置对应的多个第二弧形凸起17，如图2至5所示，第一弧形凸起16用于标记主卡块12的位置，便于用户将主卡块12与第一通槽13对齐而使主卡块12穿过第一通槽13，第二弧形凸起17用于标记副卡块14的位置，便于用户将副卡块14与第二通槽15对齐而使副卡块14穿过第二通槽15。
27.以上仅为本实用新型的具体实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围。
