升降桌的升降立柱与底脚板的连接结构的制作方法

本技术涉及智能家具，具体讲是一种升降桌的升降立柱与底脚板的连接结构。

背景技术：

1、升降桌如电动升降桌在人们的工作、学习和生活中占据越来越重要的位置。为了缩小升降桌在运输和仓储存放等过程中的体积，以节约运输和仓储成本等，一般需要客户将升降桌的升降立柱与底脚板连接或拆卸。

2、传统的连接结构均为螺接结构，安装和拆卸均不方便，给客户的体验感也较差。

3、近年来，有技术人员采用公母插接并锁定的连接结构，相比以上螺接结构，连接和拆卸相对方便。但仍存在需改进的地方，如有的公母插接时，对对正的要求很高，给装配造成一定的难度。如有的拆卸时需要另外的工具去拨动卡接部，相对费力，给客户的体验感仍然不是太好。如有的拆卸时母件即连接结构的底脚板内的零部件要整体外露，容易碰到其他异物而造成损伤，或易丢失零件，对客户有潜在的风险。如有的连接结构对立柱底端进行了部分挖空，使立柱与底脚板的连接强度受到影响。

技术实现思路

1、本实用新型要解决的技术问题是，提供一种装配更方便、拆卸时手拨快捷和省力、客户体验感好的升降桌的升降立柱与底脚板的连接结构。

2、本实用新型的技术解决方案是，提供一种升降桌的升降立柱与底脚板的连接结构，升降立柱的底端板上固定有一圆形插头；底脚板上有容置圆形插头的插座组件：一供圆形插头插合的圆形插套，圆形插套两侧的轴销缺口处有两横向轴销，圆形插头的外圆周上有容置两横向轴销的凹槽，底脚板上有由弹性件施力并将横向轴销压紧在已插入的圆形插头的两凹槽内以轴向限位、或脱离横向轴销使圆形插头能抽出而使升降立柱脱离底脚板的两个滑套，每个滑套底部有一向下伸出以供手横向拨动并在拨孔内横向移动以使滑套脱离横向轴销的拨块。

3、采用以上结构后，本实用新型升降桌的升降立柱与底脚板的连接结构具有以下优点：

4、需装配时，将升降立柱的圆形插头向放置于地面的底脚板上的插座组件中的圆形插套向下插入，插头的前端即将两横向轴销向两侧胀开，轴向到位后，两个滑套即在弹性件的施力下，将两横向轴销压紧在圆形插头的两凹槽内使圆形插头相对于圆形插套轴向限位，即使升降立柱相对于底脚板轴向限位。装配过程对对正的要求不高，装配过程简单、方便、快捷和省力，给客户带来很好的体验感。

5、需拆卸时，将底脚板朝上，两手同时向长度方向的外侧拨动拨块，此时滑套及弹性件均脱离两横向轴销，此时两手同时向上抬即使圆形插头挤开两横向销轴而脱离圆形插套、即升降立柱脱离底脚板，拆卸过程不需借助工具，其拆卸过程同样简单、方便、快捷和省力，给客户带来很好的体验感。

6、本连接结构拆卸时母件即连接结构的底脚板内的零部件没有整体外露，仍为容置在底脚板内的完整状态，避免了零部件碰到其他异物而造成损伤，也避免了丢失零件，同样给客户带来很好的体验感。

7、本连接结构的圆形插头固定在升降立柱底端板上，其结构牢固可靠，底脚板内的圆形插套及轴向限位和解锁结构与底脚板的连接也牢固可靠，连接后整体性好，稳定和安全。

8、进一步地，圆形插头的底端有一径向贯通圆形插头的开口朝下的匚字形缺口，圆形插套底板内表面固定有一能容置在开口朝下的匚字形缺口内以对圆形插头相对于圆形插套周向限位以使升降立柱相对于底脚板周向限位的矩形凸块。采用以上结构后，可防止圆形插头与圆形插套周向转动、即可防止升降立柱与底脚板相对转动，同时，由于采用矩形槽和矩形凸块周向限位，矩形槽与矩形凸块大致对位并将圆形插头插入圆形插套内后，稍稍周向转动一升降立柱则圆形插头的矩形槽就很容易套入矩形凸柱上，进一步保证了装配过程简单、方便、快捷和省力的技术效果。

9、进一步地，圆形插头为圆环形插头，圆环形插头的环形壁上的两个开口朝下的匚字形缺口的宽度平分线、矩形凸块的宽度平分线与固定在底脚板上圆形插套的垂直于长方形的底脚板的长边的直径线重合。采用以上结构后，在保证插头的强度和连接牢固度的前提下，可节约材料成本。两线重合使升降立柱顶端的连接横杆与底脚板上下平行，更符合行业使用习惯，进一步保证了装配过程简单、方便、快捷和省力的技术效果。

10、进一步地，圆形插头为圆环形插头，容置两横向轴销的凹槽为设置在圆环形插头的环形壁外圆周上的环形凹槽，环形凹槽的竖截面为外大内小的喇叭口形状。采用以上结构后，在保证插头的强度和连接牢固度的前提下，可节约材料成本。使凹槽的加工更方便、两横向销轴与凹槽的嵌入和脱开更顺畅、更方便和更快捷，连接的可靠性和稳定性更好。

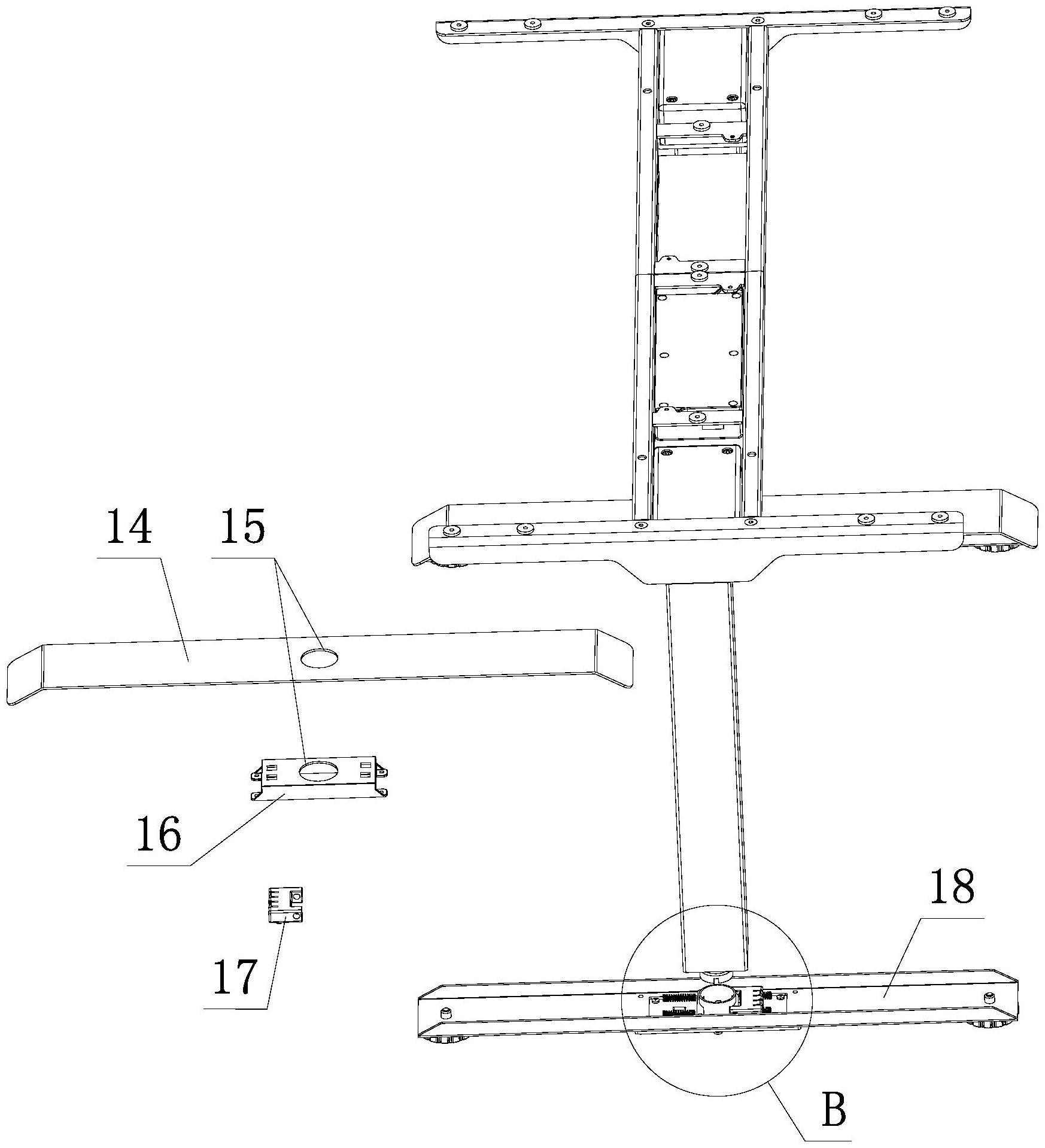

11、进一步地，底脚板为平板式上板与截面为开口向上的匚字形下板连接构成并用于容置插座组件的中空的底脚板，中空的底脚板的长度中间有容置并固定圆形插套的第一圆形通孔；一长度中间容置有圆形插套的滑套座固定在一底封板上，底封板由多个螺钉螺接在中空底脚板的匚字形下板的底板的长度中间并封住该处的长方形通孔，底封板上也有容置并固定圆形插套的第一圆形通孔，供拨块沿长方形底板长度方向横向拨动的矩形拨孔设在底封板上。采用以上结构后，装配后的使用状态和拆卸后的分体状态，插座组件均在中空底脚板内，进一步保证了避免零部件碰到其他异物而造成损伤、避免丢失零件的技术效果，并保证了升降立柱与底脚板连接处的外观美观，进一步给客户带来很好的体验感。

12、进一步地，每个滑套为中空矩形体，靠近圆形插套的一端开口朝内的匚字形缺口的两侧壁上有容置并固定横向轴销两端的各自第二圆形通孔，滑套端板远离圆形插套的表面上有压簧定位柱，滑套座远离圆形插套的滑套座端板上有压簧套，每根压簧的一端套合在压簧定位柱上并抵至滑套端板，每根压簧的另一端套合在压簧套内并抵至滑套座端板，拨块固定在滑套底部。采用以上结构后，弹性件采用压簧，并采用以上压簧定位导向结构，使滑套在压簧的施力下或手拨拨块克服压簧弹力下，滑套对横向轴销的压紧或脱离均稳定、可靠，进一步保证了装配、拆卸均操作简单、方便，快捷和省力、连接结构牢固可靠的技术效果，进一步给客户带来很好的体验感。

13、进一步地，每个滑套和该端的滑套座内的压簧为平行设置的两个，每个滑套内的压簧定位柱也为平行设置的两个，滑套座内每端的压簧套也为平行设置的两个。采用以上结构，压簧经滑套对横向轴销的压紧力更大，使圆形插头相对于圆形插套的轴向限位即升降立柱相对于底脚板的轴向限位更稳定和可靠，使升降立柱与底脚板的连接结构更牢固和更可靠。

14、进一步地，连接结构的底脚板上的零部件均相对于圆形插套两侧并沿底脚板长度方向对称布置。采用以上结构后，其零部件加工更简单、方便，零部件的通用性更强，其制造、安装和维修更方便、更高效，且连接结构的稳定性和可靠性更好。

技术特征：

1.一种升降桌的升降立柱与底脚板的连接结构，其特征在于：升降立柱的底端板上固定有一圆形插头；底脚板上有容置圆形插头的插座组件：一供圆形插头插合的圆形插套，圆形插套两侧的轴销缺口处有两横向轴销，圆形插头的外圆周上有容置两横向轴销的凹槽，底脚板上有由弹性件施力并将横向轴销压紧在已插入的圆形插头的两凹槽内以轴向限位、或脱离横向轴销使圆形插头能抽出而使升降立柱脱离底脚板的两个滑套，每个滑套底部有一向下伸出以供手横向拨动并在拨孔内横向移动以使滑套脱离横向轴销的拨块。

2.根据权利要求1所述的升降桌的升降立柱与底脚板的连接结构，其特征在于：圆形插头的底端有一径向贯通圆形插头的开口朝下的匚字形缺口，圆形插套底板内表面固定有一能容置在开口朝下的匚字形缺口内以对圆形插头相对于圆形插套周向限位以使升降立柱相对于底脚板周向限位的矩形凸块。

3.根据权利要求2所述的升降桌的升降立柱与底脚板的连接结构，其特征在于：圆形插头为圆环形插头，圆环形插头的环形壁上的两个开口朝下的匚字形缺口的宽度平分线、矩形凸块的宽度平分线与固定在底脚板上圆形插套的垂直于长方形的底脚板的长边的直径线重合。

4.根据权利要求2所述的升降桌的升降立柱与底脚板的连接结构，其特征在于：圆形插头为圆环形插头，容置两横向轴销的凹槽为设置在圆环形插头的环形壁外圆周上的环形凹槽，环形凹槽的竖截面为外大内小的喇叭口形状。

5.根据权利要求1所述的升降桌的升降立柱与底脚板的连接结构，其特征在于：底脚板为平板式上板与截面为开口向上的匚字形下板连接构成并用于容置插座组件的中空的底脚板，中空的底脚板的长度中间有容置并固定圆形插套的第一圆形通孔；一长度中间容置有圆形插套的滑套座固定在一底封板上，底封板由多个螺钉螺接在中空底脚板的匚字形下板的底板的长度中间并封住该处的长方形通孔，底封板上也有容置并固定圆形插套的第一圆形通孔，供拨块沿长方形底板长度方向横向拨动的矩形拨孔设在底封板上。

6.根据权利要求5所述的升降桌的升降立柱与底脚板的连接结构，其特征在于：每个滑套为中空矩形体，靠近圆形插套的一端开口朝内的匚字形缺口的两侧壁上有容置并固定横向轴销两端的各自第二圆形通孔，滑套端板远离圆形插套的表面上有压簧定位柱，滑套座远离圆形插套的滑套座端板上有压簧套，每根压簧的一端套合在压簧定位柱上并抵至滑套端板，每根压簧的另一端套合在压簧套内并抵至滑套座端板，拨块固定在滑套底部。

7.根据权利要求6所述的升降桌的升降立柱与底脚板的连接结构，其特征在于：每个滑套和该端的滑套座内的压簧为平行设置的两个，每个滑套内的压簧定位柱也为平行设置的两个，滑套座内每端的压簧套也为平行设置的两个。

8.根据权利要求1-7中任何一项所述的升降桌的升降立柱与底脚板的连接结构，其特征在于：连接结构的底脚板上的零部件均相对于圆形插套两侧并沿底脚板长度方向对称布置。

技术总结
本技术公开了一种升降桌的升降立柱与底脚板的连接结构，升降立柱的底端板上固定有一圆形插头；底脚板上有容置圆形插头的插座组件：一供圆形插头插合的圆形插套，圆形插套两侧的轴销缺口处有两横向轴销，圆形插头的外圆周上有容置两横向轴销的凹槽，底脚板上有由弹性件施力并将横向轴销压紧在已插入的圆形插头的两凹槽内以轴向限位、或脱离横向轴销使圆形插头能抽出而使升降立柱脱离底脚板的两个滑套，每个滑套底部有一向下伸出以供手横向拨动并在拨孔内横向移动以使滑套脱离横向轴销的拨块。本升降桌的升降立柱与底脚板的连接结构，其装配更方便、拆卸手拨更快捷、省力、客户体验感好。

技术研发人员：项乐宏,顾朝丰,李方圆,王凯波,林涛
受保护的技术使用者：乐歌人体工学科技股份有限公司
技术研发日：20221107
技术公布日：2024/1/11
