一种伸缩冷暖两用的自洁室外座椅

本技术涉及座椅领域，特别涉及一种伸缩冷暖两用的自洁室外座椅。

背景技术：

1、室外座椅是户外提供给周边居民休息聚集的一种产品，多用于公园、广场等公共场合。目前的座椅通常采用固定式设计，容纳数量有限。不仅如此，由于天气和环境因素导致座椅在雨天和被污染后而无法使用。另一方面，在炎热的夏季和寒冷的冬季，极端天气和气候中的座椅的体验感较差，使用率较低。

2、刘群辉(中国，2020)的“一种园林座椅”(申请号：202020202226.0)介绍了一种用于防雨防尘的自洁园林座椅，通过承压转轴的翻转传动装置配合清洁辊以拉动贴合方式进行座椅表面清洁，但此系统的清洁装置易被污染，且未能考虑座椅的功能多样性以及极端天气的体验感受。

技术实现思路

1、为了克服上述现有技术的不足，本实用新型的目的在于提供一种伸缩冷暖两用的自洁室外座椅，具有结构简单、灵活使用、能够自洁的特点。

2、为了实现上述目的，本实用新型采用的技术方案是：

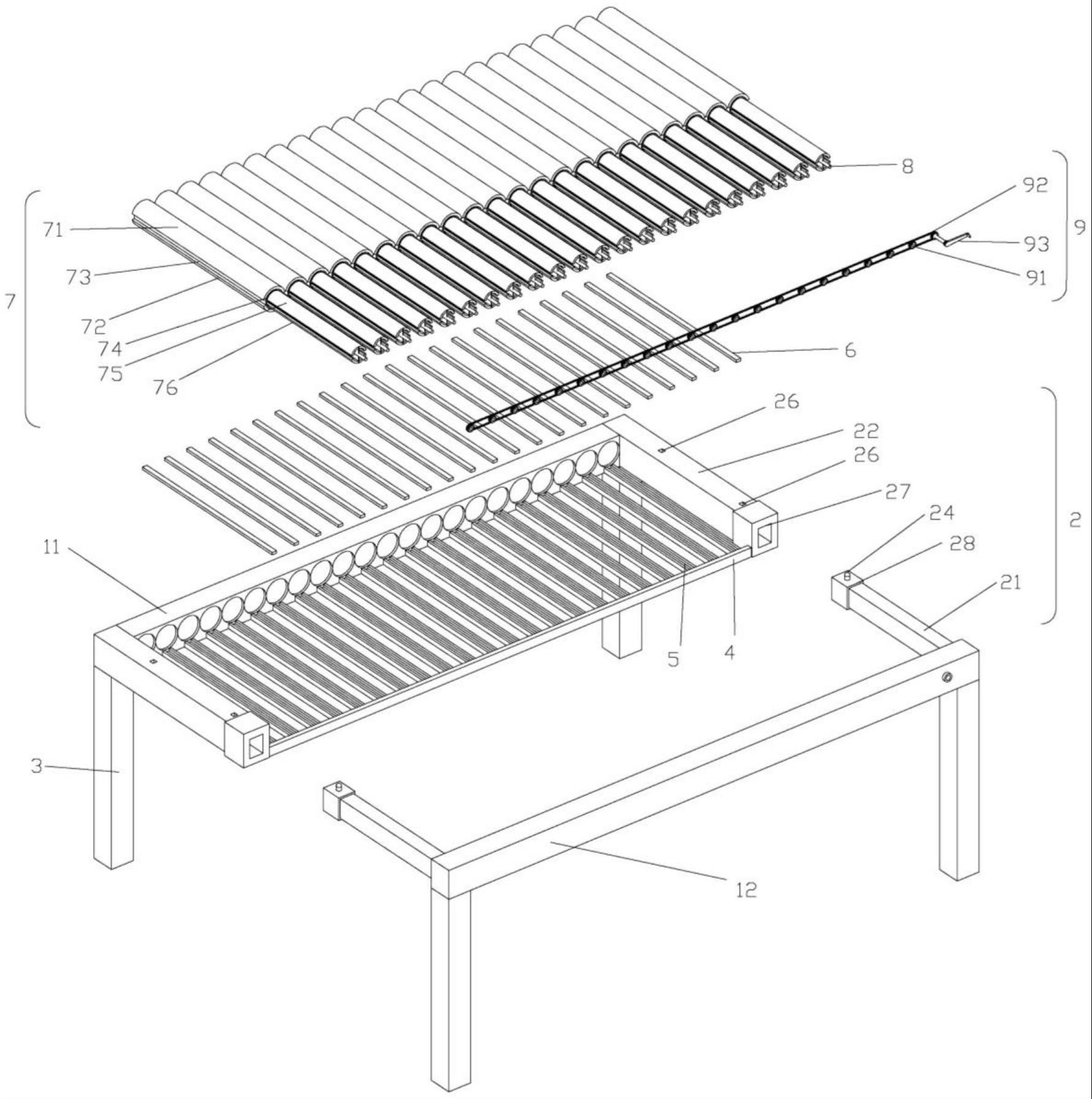

3、一种伸缩冷暖两用的自洁室外座椅，包括座板，座板包括两个长边杆件1和两个短边杆件2，长边杆件1和短边杆件2通过连接形成方形结构；

4、所述座板底部设有四只焊接支撑的支腿3；所述两块座板短边杆件2之间内侧底部与台阶状支撑杆件4相连，用于支撑截面为凹形的长条杆件5，以便于固定清洁刷6；所述座板长边杆件1包含两根长条方形空心杆件一11、长条方形空心杆件二12，长条方形空心杆件一11内侧有若干等距均分与转筒7截面圆环相切的圆型凹槽，圆型凹槽和台阶状的支撑杆件4共同作用固定转筒7位置，但又不影响其带动表面的椅面转动，所述转筒7并排设置多个形成椅面。

5、所述座板短边杆件2为伸缩杆，包括内管21和套设在内管21上的外管22，且所述外管22和内管21可沿轴向相对滑动，所述内管21中设有弹性机构，该弹性机构采用压缩弹簧23，所述弹性机构上顶推连接一按键24，按键24与内管21上的弹片孔25嵌合，所述外管22上沿径向分布2个与前述按键24配合的定位孔26，所述外管22一端中还固定一内置滑套27，该内置滑套27紧密套设在外管22上，所述外管22另一端位于同一侧的内管21一端还固定连接有滑片28。

6、所述长条方形空心杆件二12内侧有若干等距均分的孔洞，数个中心转轴8穿过孔洞并在杆件空心内部与翻转转动装置9咬合相接。

7、所述中心转轴8为板片和圆杆焊接形成的整体构件，其另一侧与转筒7装置中心套接，通过翻转转动装置9旋转带动中心转轴8翻转，从而转动转筒7，使得固定于转筒7表面的木制椅面71和金属椅面72交替转动，实现椅面转换和清洁除污。

8、所述转筒7包含转筒一73，转筒一73的内部有一上下开口的同心套筒，以便于套设中心转轴8，套筒和转筒一73通过一横向板片焊接，形成整体，转动过程中，转筒7的同心套筒接收来自中心转轴8竖向片板的压力，实现带动转动，转筒7中半圆环状的木制椅面71和金属椅面72镜像包裹固定于转筒一73的外表面处，通过中心转轴8转动，配合不同天气实现冷暖两用，椅面同时与固定于长条杆件5凹槽中的清洁刷6形成转动接触，完成自洁。

9、所述转筒7内部包含嵌合固定在转筒一73内表面的清洁毛巾74、半圆环状内侧带凹槽的内部木制椅面75和内部金属椅面76，所述内部木制椅面75、内部金属椅面76与中心转轴8利用凹槽进行卡接固定，并在人为推拉座椅的过程中,内部木制椅面75和内部金属椅面76与转筒内表面的清洁毛巾74形成相对位移，实现清洁。

10、所述翻转转动装置9位于长条方形空心杆件二12的空心内部，中心转轴8通过内侧孔洞与其穿插相交。

11、所述翻转转动装置9包括固定于若干个中心转轴8一端的转轮91，若干个转轮的外侧共同设有与其相匹配的联动带92，其中最外侧的转轮的一端设有控制其转动的转柄93，所述转柄93通过孔洞穿插于长条方形空心杆件二12外侧，以便于人工转动控制。

12、本实用新型的有益效果：

13、本实用新型结构简单，自洁效果突出，不仅可以使清洁和使用同时进行，并考虑功能的多样性，通过座板和转筒的伸缩实现从单排椅变为双排椅，并保证其自洁和冷暖两用的实用功能，具有可操作性强，功能多样，实用性强的特点。

技术特征：

1.一种伸缩冷暖两用的自洁室外座椅，其特征在于，座板包括两个长边杆件(1)和两个短边杆件(2)，长边杆件(1)和短边杆件(2)通过连接形成方形结构；

2.根据权利要求1所述的一种伸缩冷暖两用的自洁室外座椅，其特征在于，所述座板短边杆件(2)为伸缩杆，包括内管(21)和套设在内管(21)上的外管(22)，且所述外管(22)和内管(21)可沿轴向相对滑动，所述内管(21)中设有弹性机构，该弹性机构采用压缩弹簧(23)，所述弹性机构上顶推连接一按键(24)，按键(24)与内管(21)上的弹片孔(25)嵌合，所述外管(22)上沿径向分布2个与前述按键(24)配合的定位孔(26)，所述外管(22)一端中还固定一内置滑套(27)，该内置滑套(27)紧密套设在外管(22)上，所述外管(22)另一端位于同一侧的内管(21)一端还固定连接有滑片(28)。

3.根据权利要求1所述的一种伸缩冷暖两用的自洁室外座椅，其特征在于，所述长条方形空心杆件二(12)内侧有若干等距均分的孔洞，数个中心转轴(8)穿过孔洞并在杆件空心内部与翻转转动装置(9)咬合相接。

4.根据权利要求3所述的一种伸缩冷暖两用的自洁室外座椅，其特征在于，所述中心转轴(8)为板片和圆杆焊接形成的整体构件，其另一侧与转筒(7)中心套接，通过翻转转动装置(9)旋转带动中心转轴(8)翻转，从而转动转筒(7)，使得固定于转筒(7)表面的木制椅面(71)和金属椅面(72)交替转动。

5.根据权利要求4所述的一种伸缩冷暖两用的自洁室外座椅，其特征在于，所述翻转转动装置(9)位于长条方形空心杆件二(12)的空心内部，中心转轴(8)通过内侧孔洞与其穿插相交。

6.根据权利要求4所述的一种伸缩冷暖两用的自洁室外座椅，其特征在于，所述翻转转动装置(9)包括固定于若干个中心转轴(8)一端的转轮(91)，若干个转轮的外侧共同设有与其相匹配的联动带(92)，其中最外侧的转轮(91)的一端设有控制其转动的转柄(93)，所述转柄(93)通过孔洞穿插于长条方形空心杆件二(12)外侧。

7.根据权利要求1所述的一种伸缩冷暖两用的自洁室外座椅，其特征在于，所述转筒(7)包含转筒一(73)，转筒一(73)的内部有一上下开口的同心套筒，以便于套设中心转轴(8)，套筒和转筒一(73)通过一横向板片焊接，形成整体，转筒(7)中半圆环状的木制椅面(71)和金属椅面(72)镜像包裹固定于转筒一(73)的外表面处，通过翻转中心转轴(8)转动，配合不同天气实现冷暖两用，椅面同时与固定于长条杆件(5)凹槽中的清洁刷(6)形成转动接触，完成自洁。

8.根据权利要求1所述的一种伸缩冷暖两用的自洁室外座椅，其特征在于，所述转筒(7)内部包含嵌合固定在转筒一(73)内表面的清洁毛巾(74)、半圆环状内侧带凹槽的内部木制椅面(75)和内部金属椅面(76)，所述内部木制椅面(75)、内部金属椅面(76)与中心转轴(8)利用凹槽进行卡接固定，并在人为推拉座椅的过程中,内部木制椅面(75)和内部金属椅面(76)与转筒(7)内表面的清洁毛巾(74)形成相对位移，实现清洁。

技术总结
本技术公开了一种伸缩式的冷暖两用的自洁室外座椅，包括座板，座板包括两个长边杆件和两个短边杆件，长边杆件和短边杆件通过连接形成方形结构；所述座板底部设有四只焊接支撑的支腿；所述两块座板短边杆件之间内侧底部与台阶状支撑杆件相连，用于支撑截面为凹形的长条杆件，以便于固定清洁刷；所述座板长边杆件包含两根长条方形空心杆件一、长条方形空心杆件二，长条方形空心杆件一内侧有若干等距均分与转筒截面圆环相切的圆型凹槽，圆型凹槽和台阶状的支撑杆件共同作用固定转筒位置，所述转筒并排设置多个形成椅面。本技术具有结构简单、灵活使用、能够自洁的特点。

技术研发人员：李钰,高雯婷,王斌
受保护的技术使用者：西安建筑科技大学
技术研发日：20221201
技术公布日：2024/1/11
