一种便于移动的分类展示柜的制作方法

1.本技术涉及汽车配件领域，尤其是一种便于移动的分类展示柜。


背景技术：

2.汽车配件是构成汽车整体的各个单元及服务于汽车的一种产品，汽车配件的种类繁多，随着人们生活水平的提高，人们对汽车的消费也越来越多，近些年来汽车配件制造厂也在飞速地发展，在对汽车配件进行销售时，需要使用展示柜对汽车配件进行展示，便于提高销售量。
3.现有的展示柜在对销售的汽车配件进行展示时，不便于对放置汽车配件的展示台进行调节，导致不同尺寸的汽车配件在展示时不全面，影响展示效果。因此，针对上述问题提出一种便于移动的分类展示柜。


技术实现要素：

4.在本实施例中提供了一种便于移动的分类展示柜用于解决现有技术中的不便于对放置汽车配件的展示台进行调节的问题。
5.根据本技术的一个方面，提供了一种便于移动的分类展示柜，包括柜体、调节机构和移动机构；
6.所述调节机构包括展示台，所述展示台套在转动柱外，所述展示台内固定设有两个凹槽，两个所述凹槽内均转动连接有两个第二螺纹杆，四个所述第二螺纹杆另一端固定连接在从锥齿轮上，四个所述从锥齿轮啮合有主锥齿轮，四个所述主锥齿轮固定连接在两个转动杆两端，两个所述转动杆转动连接在凹槽上，四个所述第二螺纹杆分别螺纹套接在两个连接板两端，两个所述连接板上均固定连接有插接杆，两个所述插接杆另一端贯穿凹槽后插接在插接槽上。
7.进一步地，所述凹槽的个数为若干个，若干个所述凹槽分别固定设在转动柱两侧。
8.进一步地，所述转动柱顶端转动连接在柜体顶部，所述转动柱底端固定连接在第二电机输出端，所述第二电机固定设在柜体内。
9.进一步地，所述移动机构包括支撑箱，所述支撑箱内右壁固定连接有第一电机，所述第一电机输出端固定连接有第一螺纹杆，所述第一螺纹杆另一端转动连接在支撑箱上，所述第一螺纹杆上螺纹套接有两个第二推块，两个所述第二推块上固定连接有滑块，两个所述滑块滑动连接在固定滑槽上，两个所述固定滑槽固定设在支撑箱顶壁，两个所述第二推块上均搭接有第一推块侧壁，两个所述第一推块固定连接在移动板顶端两侧，所述移动板底部四端均固定连接有移动轮，所述支撑箱底壁固定设有开口。
10.进一步地，所述移动板两端均固定连接有弹簧，所述弹簧另一端固定连接在固定块上，所述固定块固定连接在导向杆上，所述导向杆另一端固定连接在支撑箱上，所述弹簧套接在导向杆上。
11.进一步地，所述柜体前壁设有柜门，所述柜体和柜门均采用透明玻璃制成。
12.通过本技术上述实施例，采用了调节机构，解决了不便于对放置汽车配件的展示台进行调节的问题，提高了展示柜的展示效果。
附图说明
13.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

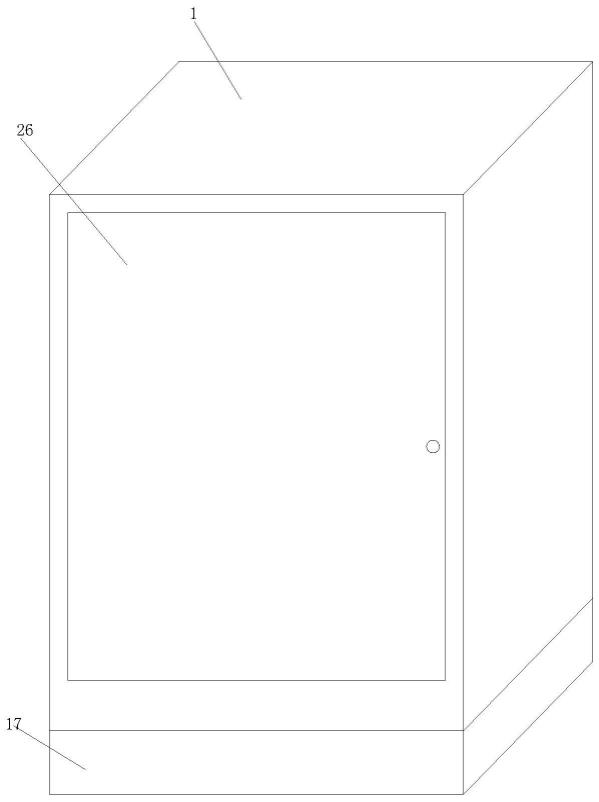

14.图1为本技术一种实施例的整体立体结构示意图；
15.图2为本技术一种实施例的整体内部结构示意图；
16.图3为本技术一种实施例的图2的a处局部放大结构示意图。
17.图中：1、柜体；2、展示台；3、转动柱；4、插接槽；5、第一电机；6、第一螺纹杆；7、固定滑槽；8、滑块；9、第一推块；10、第二推块；11、开口；12、移动板；13、移动轮；14、弹簧；15、导向杆；16、固定块；17、支撑箱；18、第二电机；19、凹槽；20、转动杆；21、主锥齿轮；22、从锥齿轮；23、第二螺纹杆；24、插接杆；25、连接板；26、柜门。
具体实施方式
18.为了使本技术领域的人员更好地理解本技术方案，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分的实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本技术保护的范围。
19.需要说明的是，本技术的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本技术的实施例。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。
20.在本技术中，术语“上”、“下”、“左”、“右”、“前”、“后”、“顶”、“底”、“内”、“外”、“中”、“竖直”、“水平”、“横向”、“纵向”等指示的方位或位置关系为基于附图所示的方位或位置关系。这些术语主要是为了更好地描述本技术及其实施例，并非用于限定所指示的装置、元件或组成部分必须具有特定方位，或以特定方位进行构造和操作。
21.并且，上述部分术语除了可以用于表示方位或位置关系以外，还可能用于表示其他含义，例如术语“上”在某些情况下也可能用于表示某种依附关系或连接关系。对于本领域普通技术人员而言，可以根据具体情况理解这些术语在本技术中的具体含义。
22.此外，术语“安装”、“设置”、“设有”、“连接”、“相连”、“套接”应做广义理解。例如，可以是固定连接，可拆卸连接，或整体式构造；可以是机械连接，或电连接；可以是直接相连，或者是通过中间媒介间接相连，又或者是两个装置、元件或组成部分之间内部的连通。对于本领域普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
23.需要说明的是，在不冲突的情况下，本技术中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本技术。
24.请参阅图1-3所示，一种便于移动的分类展示柜，包括柜体1、调节机构和移动机构；
25.所述调节机构包括展示台2，所述展示台2套在转动柱3外，所述展示台2内固定设有两个凹槽19，两个所述凹槽19内均转动连接有两个第二螺纹杆23，四个所述第二螺纹杆23另一端固定连接在从锥齿轮22上，四个所述从锥齿轮22啮合有主锥齿轮21，四个所述主锥齿轮21固定连接在两个转动杆20两端，两个所述转动杆20转动连接在凹槽19上，四个所述第二螺纹杆23分别螺纹套接在两个连接板25两端，两个所述连接板25上均固定连接有插接杆24，两个所述插接杆24另一端贯穿凹槽19后插接在插接槽4上，便于对展示台2的位置进行调节，从而对不同尺寸的汽车配件进行展示。
26.所述凹槽19的个数为若干个，若干个所述凹槽19分别固定设在转动柱3两侧，便于将展示台2固定在不同的凹槽19处；所述转动柱3顶端转动连接在柜体1顶部，所述转动柱3底端固定连接在第二电机18输出端，所述第二电机18固定设在柜体1内，便于对展示台2进行转动，提高展示效果；所述移动机构包括支撑箱17，所述支撑箱17内右壁固定连接有第一电机5，所述第一电机5输出端固定连接有第一螺纹杆6，所述第一螺纹杆6另一端转动连接在支撑箱17上，所述第一螺纹杆6上螺纹套接有两个第二推块10，两个所述第二推块10上固定连接有滑块8，两个所述滑块8滑动连接在固定滑槽7上，两个所述固定滑槽7固定设在支撑箱17顶壁，两个所述第二推块10上均搭接有第一推块9侧壁，两个所述第一推块9固定连接在移动板12顶端两侧，所述移动板12底部四端均固定连接有移动轮13，所述支撑箱17底壁固定设有开口11，便于对移动轮13的高度进行调节，从而对展示柜进行固定和移动；所述移动板12两端均固定连接有弹簧14，所述弹簧14另一端固定连接在固定块16上，所述固定块16固定连接在导向杆15上，所述导向杆15另一端固定连接在支撑箱17上，所述弹簧14套接在导向杆15上，便于移动板12运动更加稳定；所述柜体1前壁设有柜门26，所述柜体1和柜门26均采用透明玻璃制成，便于对销售的汽车配件进行展示。
27.本实用新型在使用时，本技术中出现的电器元件在使用时均外接连通电源和控制开关，首先通过第一电机5工作带动第一螺纹杆6转动，第一螺纹杆6转动带动两个螺纹套接的第二推块10运动，第二推块10上的滑块8在固定滑槽7上滑动，便于固定第二推块10的运动方向，第二推块10运动推动第一推块9运动，从而推动移动板12向下运动，移动板12在导向杆15上滑动，便于移动板12运动稳定，移动板12运动带动移动轮13运动，移动轮13通过开口11向外运动，对展示柜进行移动，随后反转第一电机5，带动移动轮13向上运动，从而对展示柜进行固定，打开柜门26，将需要展示销售的汽车配件放置在展示台2上，通过转动杆20转动带动主锥齿轮21转动，主锥齿轮21转动带动从锥齿轮22转动，从锥齿轮22转动带动第二螺纹杆23转动，第二螺纹杆23转动带动连接板25运动，连接板25运动带动插接杆24与插接槽4分离，移动展示台2的位置，使得插接杆24与对应的插接槽4处于同一水平线处，反转转动杆20，带动插接杆24插接在插接槽4内，从而对展示台2的高度进行调节，便于对不同尺寸的汽车配件进行分类展示，同时第二电机18工作带动转动柱3转动，从而带动展示台2转动，提高展示效果。
28.本技术的有益之处在于：
29.1.本技术通过转动杆转动带动主锥齿轮转动，主锥齿轮转动带动从锥齿轮转动，从锥齿轮转动带动第二螺纹杆转动，第二螺纹杆转动带动连接板运动，连接板运动带动插接杆与插接槽分离，移动展示台的位置，使得插接杆与对应的插接槽处于同一水平线处，反转转动杆，带动插接杆插接在插接槽内，从而对展示台的高度进行调节，便于对不同尺寸的汽车配件进行分类展示；
30.2.本技术通过第一电机工作带动第一螺纹杆转动，第一螺纹杆转动带动两个螺纹套接的第二推块运动，第二推块上的滑块在固定滑槽上滑动，便于固定第二推块的运动方向，第二推块运动推动第一推块运动，从而推动移动板向下运动，移动板在导向杆上滑动，便于移动板运动稳定，移动板运动带动移动轮运动，移动轮通过开口向外运动，对展示柜进行移动，随后反转第一电机，带动移动轮向上运动，从而对展示柜进行固定。
31.第一电机5采用的是型号为86bl的电机及其相关的配套电源和电路。
32.第二电机18采用的是型号为yvf2-80m2-6的三相异步电动机及其相关的配套电源和电路。
33.涉及到电路和电子元器件和模块均为现有技术，本领域技术人员完全可以实现，无需赘言，本技术保护的内容也不涉及对于软件和方法的改进。
34.以上所述仅为本技术的优选实施例而已，并不用于限制本技术，对于本领域的技术人员来说，本技术可以有各种更改和变化。凡在本技术的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本技术的保护范围之内。
