一种具有自动清洁功能的展示柜的制作方法

本技术涉及展示柜，特别涉及一种具有自动清洁功能的展示柜。

背景技术：

1、展示柜是为商品展示提供的，具有保护作用的展示台。颜色可根据店铺装修进行选择，广泛用于公司展厅、展览会以及百货商场等场所，用于进行商品、展品等器件的展示。

2、目前，传统的展示柜一般包括柜体，柜体内部设有多个展示用的收纳腔，收纳腔的一侧安装有透明玻璃，从而来进行器件展示。而这种展示柜的结构简单，虽然能够基本满足展示需求，但是在使用过程中，为进一步保证展示效果，一般会安排工作人员定期对其表面进行擦拭清洁。然而，部分展示柜较高，导致工作人员在对其顶部进行清洁时，需要垫脚或者垫高才能清洁的到，但是工作人员在垫脚清洁或垫高清洁的过程中，人体重心均不够稳定，不仅影响清洁效果，而且在清洁过程中，不小心晃动了展示柜体还容易造成安全风险。

3、为此，本申请提供了一种具有自动清洁功能的展示柜来满足需求。

技术实现思路

1、本申请的目的在于提供一种具有自动清洁功能的展示柜，能够实现自动自动清洁，无需工作人员垫脚或者垫高来清洁柜体的顶部位置，且在利用清洁块进行清洁时，能够达到干湿间接性擦拭清洁的效果，从而能够有效提高清洁效果。

2、为实现上述目的，本申请提供如下技术方案：一种具有自动清洁功能的展示柜，包括底座，底座上固定有柜体，柜体的一侧安装有柜门，柜体安装有柜门的一侧滑动安装有可竖直升降的清洁机构，清洁机构包括固定块，固定块的中部开设有固定槽，固定槽内可拆卸固定有清洁块，清洁块朝向柜门的一侧从上到下依次可拆卸固定有第二清洁绵带、第一清洁绵带以及第二清洁绵带，且清洁块内开设有用于储存清洁水的储液腔，储液腔与第一清洁绵带连通。

3、优选的，固定块的两端均垂直固定有限位板，两个限位板的相向一侧均构造有滑动凸块，并与柜体的侧壁滑动配合，且柜体的顶部边缘固定有用于遮挡固定块上端面的挡尘板。

4、优选的，柜体的侧壁开设有竖直的驱动槽，驱动槽内转动安装有竖直的驱动丝杠，驱动丝杠连接有电机，且滑动凸块滑动嵌入驱动槽内，并供驱动丝杠螺纹贯穿。

5、优选的，清洁块远离柜门的一侧两端均开设有安装槽，安装槽内固定有弹性件，并弹性安装有定位板，定位板穿出清洁块的端部外，且固定槽内侧壁上开设有定位槽，定位槽与定位板插接配合。

6、优选的，定位板置于安装槽内的一端固定有拨动板，拨动板伸出弹性件的槽口外，并位于清洁块远离柜门的一侧。

7、优选的，清洁块的上端面开设有与储液腔连通的注水孔，注水孔内安装有密封盖。

8、优选的，清洁块朝向柜门的一侧中部开设有第一清洁槽，第一清洁槽的中部构造有凸出的支撑块，支撑块上开设有多个与储液腔连通的渗液孔，且第一清洁绵带紧贴于支撑块的外侧，第一清洁绵带的两端伸入第一清洁槽的端部内，并配合有紧固插销，紧固插销设有多个，并固定于清洁块的端部外侧。

9、优选的，清洁块朝向柜门的一侧上下关于第一清洁槽对称开设有第二清洁槽，第二清洁槽的中部构造有凸出的支撑板，且第二清洁绵带紧贴于支撑板的外侧，第二清洁绵带的两端伸入第二清洁槽的端部内，并配合有紧固插销。

10、综上，本实用新型的技术效果和优点：

11、1、本实用新型结构合理，得益于柜体侧面清洁机构的设置，能够通过驱动丝杠与限位板的配合来驱使固定块在柜门的外侧进行滑动，从而能够实现自动自动清洁，无需工作人员垫脚或者垫高来清洁柜体的顶部位置，操作方便，安全可靠。

12、2、本实用新型中，得益于清洁块的设置，能够利用清洁块内的储液腔来储存清洁液，并使其与浸湿第一清洁绵带，并配合第一清洁绵带上下位置干燥的第二清洁绵带，使得清洁块在随着清洁机构在柜门外侧进行移动时，能够实现干湿间接性擦拭，从而能够有效提高清洁效果。

13、3、本实用新型中，得益于清洁块与固定块之间的可拆卸设置，以及第一清洁绵带、第二清洁绵带与清洁块之间的可拆卸设置，使得第一清洁绵带与第二清洁绵带能够方便从清洁块上取下进行清洁，使用方便，利于保证清洁机构长时间使用时的清洁效果。

技术特征：

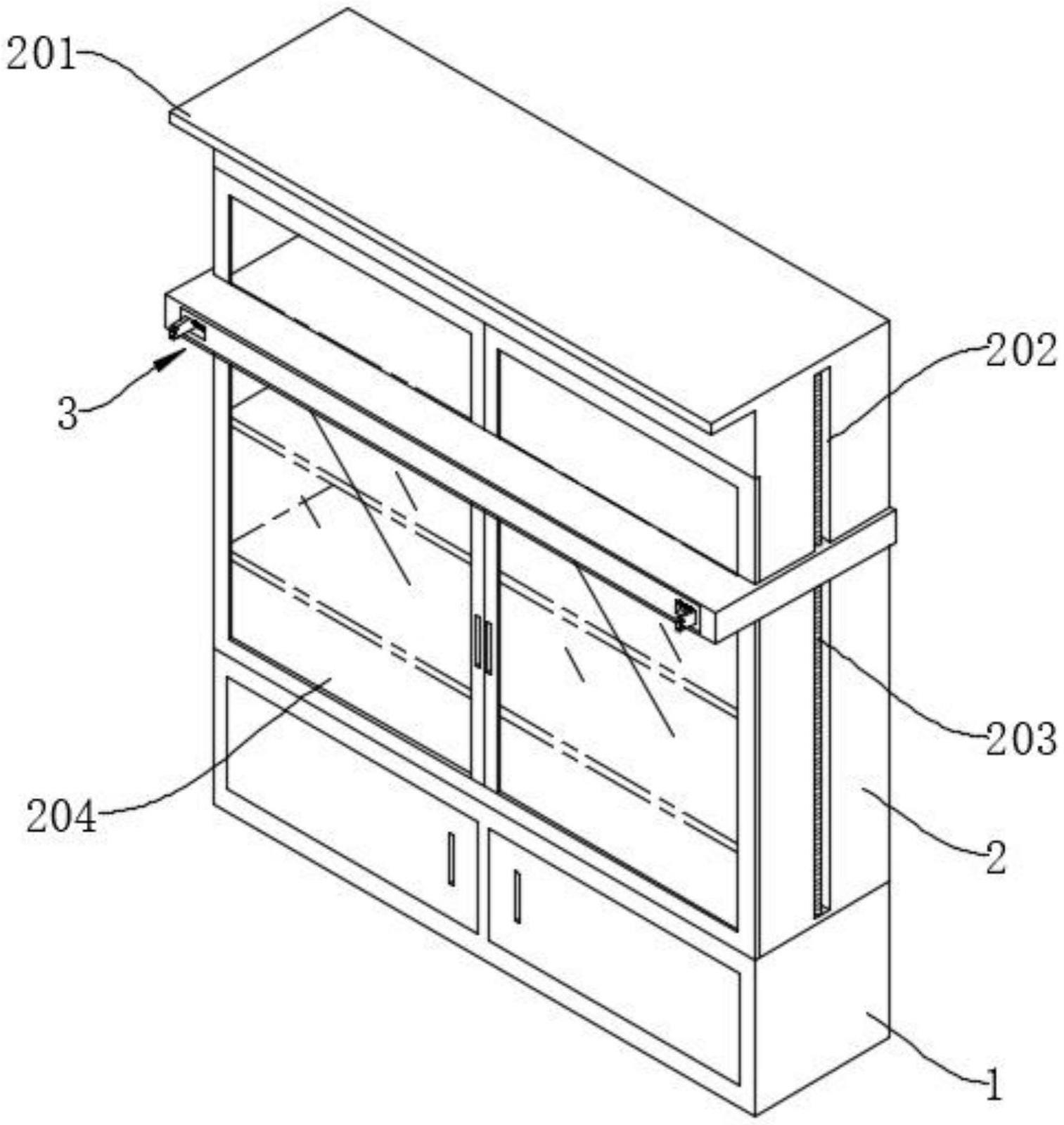

1.一种具有自动清洁功能的展示柜，包括底座（1），所述底座（1）上固定有柜体（2），所述柜体（2）的一侧安装有柜门（204），其特征在于：所述柜体（2）安装有所述柜门（204）的一侧滑动安装有可竖直升降的清洁机构（3），所述清洁机构（3）包括固定块（301），所述固定块（301）的中部开设有固定槽（304），所述固定槽（304）内可拆卸固定有清洁块（4），所述清洁块（4）朝向所述柜门（204）的一侧从上到下依次可拆卸固定有第二清洁绵带（8）、第一清洁绵带（6）以及第二清洁绵带（8），且所述清洁块（4）内开设有用于储存清洁水的储液腔（405），所述储液腔（405）与所述第一清洁绵带（6）连通。

2.根据权利要求1所述的一种具有自动清洁功能的展示柜，其特征在于：所述固定块（301）的两端均垂直固定有限位板（302），两个所述限位板（302）的相向一侧均构造有滑动凸块（303），并与所述柜体（2）的侧壁滑动配合，且所述柜体（2）的顶部边缘固定有用于遮挡所述固定块（301）上端面的挡尘板（201）。

3.根据权利要求2所述的一种具有自动清洁功能的展示柜，其特征在于：所述柜体（2）的侧壁开设有竖直的驱动槽（202），所述驱动槽（202）内转动安装有竖直的驱动丝杠（203），所述驱动丝杠（203）连接有电机，且所述滑动凸块（303）滑动嵌入所述驱动槽（202）内，并供所述驱动丝杠（203）螺纹贯穿。

4.根据权利要求1所述的一种具有自动清洁功能的展示柜，其特征在于：所述清洁块（4）远离所述柜门（204）的一侧两端均开设有安装槽（401），所述安装槽（401）内固定有弹性件（403），并弹性安装有定位板（402），所述定位板（402）穿出所述清洁块（4）的端部外，且所述固定槽（304）内侧壁上开设有定位槽（305），所述定位槽（305）与所述定位板（402）插接配合。

5.根据权利要求4所述的一种具有自动清洁功能的展示柜，其特征在于：所述定位板（402）置于所述安装槽（401）内的一端固定有拨动板（404），所述拨动板（404）伸出所述弹性件（403）的槽口外，并位于所述清洁块（4）远离所述柜门（204）的一侧。

6.根据权利要求1所述的一种具有自动清洁功能的展示柜，其特征在于：所述清洁块（4）的上端面开设有与所述储液腔（405）连通的注水孔，注水孔内安装有密封盖（406）。

7.根据权利要求1所述的一种具有自动清洁功能的展示柜，其特征在于：所述清洁块（4）朝向所述柜门（204）的一侧中部开设有第一清洁槽（5），所述第一清洁槽（5）的中部构造有凸出的支撑块（501），所述支撑块（501）上开设有多个与所述储液腔（405）连通的渗液孔（502），且所述第一清洁绵带（6）紧贴于所述支撑块（501）的外侧，所述第一清洁绵带（6）的两端伸入所述第一清洁槽（5）的端部内，并配合有紧固插销（9），所述紧固插销（9）设有多个，并固定于所述清洁块（4）的端部外侧。

8.根据权利要求7所述的一种具有自动清洁功能的展示柜，其特征在于：所述清洁块（4）朝向所述柜门（204）的一侧上下关于所述第一清洁槽（5）对称开设有第二清洁槽（7），所述第二清洁槽（7）的中部构造有凸出的支撑板（701），且所述第二清洁绵带（8）紧贴于所述支撑板（701）的外侧，所述第二清洁绵带（8）的两端伸入所述第二清洁槽（7）的端部内，并配合有所述紧固插销（9）。

技术总结
本技术公开了一种具有自动清洁功能的展示柜，涉及到展示柜技术领域，包括底座，底座上固定有柜体，柜体的一侧安装有柜门，柜体安装有柜门的一侧滑动安装有可竖直升降的清洁机构，清洁机构包括固定块，固定块的中部开设有固定槽，固定槽内可拆卸固定有清洁块，清洁块朝向柜门的一侧从上到下依次可拆卸固定有第二清洁绵带、第一清洁绵带以及第二清洁绵带，且清洁块内开设有用于储存清洁水的储液腔，储液腔与第一清洁绵带连通。本技术结构合理，能够实现自动自动清洁，无需工作人员垫脚或者垫高来清洁柜体的顶部位置，且在利用清洁块进行清洁时，能够达到干湿间接性擦拭清洁的效果，从而能够有效提高清洁效果。

技术研发人员：王伟,汪志航
受保护的技术使用者：杭州森美思展示用品有限公司
技术研发日：20221124
技术公布日：2024/1/12
