一种具有调温功能的保温杯的制作方法

本技术涉及保温杯，具体为一种具有调温功能的保温杯。

背景技术：

1、保温杯一般是由陶瓷或不锈钢加上真空层做成的盛水的容器，顶部有盖，密封严实，真空绝热层能使装在内部的水等液体延缓散热，以达到保温的目的。

2、现有技术中存在以下问题：

3、现有技术下，保温杯只单一的具有保温功能，从保温杯内所倒出的水温度较高，无法立即饮用，使用者需等待较长时间热水冷却后才可饮用，从而给使用者带来了较大的不便，为此，我们提出一种具有调温功能的保温杯用于解决上述问题。

技术实现思路

1、本实用新型旨在解决现有技术或相关技术中存在的技术问题之一。

2、为此，本实用新型所采用的技术方案为：

3、一种具有调温功能的保温杯，包括安装壳，所述安装壳内部固定连接有保温筒，所述安装壳与保温筒之间设置有真空室，所述安装壳顶部设置有承接筒，所述承接筒顶部铰接有封闭盖，所述封闭盖上贯穿开设有连通孔，所述连通孔内设置有固定组件，所述承接筒内部开设有冷水腔，所述冷水腔用于盛装冷水，所述保温筒内腔用于盛装热水。

4、优选地，述安装壳顶部固定连接有延伸环，所述延伸环表面设置有外螺纹，所述承接筒底部开设有内置槽，所述内置槽内壁设置有内螺纹，所述外螺纹与内螺纹相匹配。

5、优选地，所述内置槽顶部开设有呈环形结构的定位槽，所述定位槽内固定连接有第二密封圈。

6、优选地，所述承接筒顶部开设有对接槽，所述对接槽底部固定连接有第一密封圈，所述对接槽槽壁贯穿开设有穿设孔。

7、优选地，所述固定组件包括滑动杆，所述滑动杆对称设置有两个，所述滑动杆两端均与连通孔孔壁固定连接，两个所述滑动杆之间设置有运动条，所述运动条内部与滑动杆表面滑动连接。

8、优选地，所述滑动杆表面套设有压缩弹簧，所述压缩弹簧一端与运动条固定连接，所述压缩弹簧另一端与连通孔孔壁固定连接，所述运动条上固定连接有插设块和拨动块，所述插设块与穿设孔相匹配。

9、通过采用上述技术方案，本实用新型所取得的有益效果为：

10、本实用新型的保温筒内腔能够对热水进行储存，冷水腔能够对冷水进行储存，取用热水时，使用者拧动承接筒即可使安装壳与承接筒分离，使用者将热水沿延伸环倒出，取用冷水时，使用者用手扣动拨动块，拨动块运动并驱动插设块从穿设孔内脱离，使用者可转动封闭盖使得封闭盖离开对接槽，封闭盖解除对冷水腔顶部的封堵，此时，使用者可将冷水从冷水腔顶部倒出，冷水与热水掺杂在一起迅速对热水进行降温，使用者无需等待热水自然冷却，可快速进行饮用，极大的方便了使用者的操作。

技术特征：

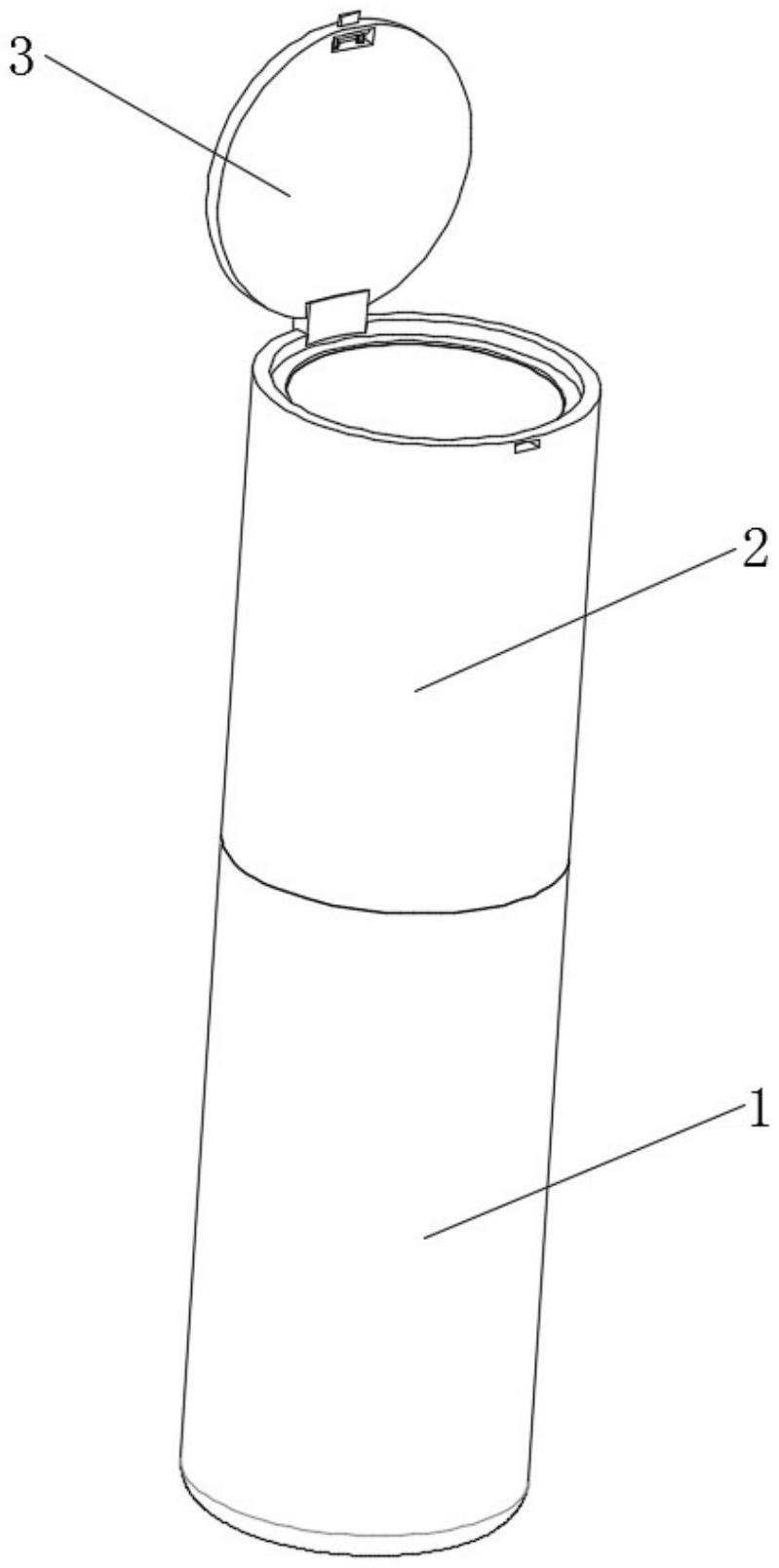

1.一种具有调温功能的保温杯，包括安装壳(1)，其特征在于，所述安装壳(1)内部固定连接有保温筒(11)，所述安装壳(1)与保温筒(11)之间设置有真空室(12)，所述安装壳(1)顶部设置有承接筒(2)，所述承接筒(2)顶部铰接有封闭盖(3)，所述封闭盖(3)上贯穿开设有连通孔(31)，所述连通孔(31)内设置有固定组件(4)，所述承接筒(2)内部开设有冷水腔(21)，所述冷水腔(21)用于盛装冷水，所述保温筒(11)内腔用于盛装热水。

2.根据权利要求1所述的一种具有调温功能的保温杯，其特征在于，所述安装壳(1)顶部固定连接有延伸环(13)，所述延伸环(13)表面设置有外螺纹，所述承接筒(2)底部开设有内置槽(22)，所述内置槽(22)内壁设置有内螺纹，所述外螺纹与内螺纹相匹配。

3.根据权利要求2所述的一种具有调温功能的保温杯，其特征在于，所述内置槽(22)顶部开设有呈环形结构的定位槽(23)，所述定位槽(23)内固定连接有第二密封圈(27)。

4.根据权利要求1所述的一种具有调温功能的保温杯，其特征在于，所述承接筒(2)顶部开设有对接槽(24)，所述对接槽(24)底部固定连接有第一密封圈(25)，所述对接槽(24)槽壁贯穿开设有穿设孔(26)。

5.根据权利要求1所述的一种具有调温功能的保温杯，其特征在于，所述固定组件(4)包括滑动杆(41)，所述滑动杆(41)对称设置有两个，所述滑动杆(41)两端均与连通孔(31)孔壁固定连接，两个所述滑动杆(41)之间设置有运动条(42)，所述运动条(42)内部与滑动杆(41)表面滑动连接。

6.根据权利要求5所述的一种具有调温功能的保温杯，其特征在于，所述滑动杆(41)表面套设有压缩弹簧(45)，所述压缩弹簧(45)一端与运动条(42)固定连接，所述压缩弹簧(45)另一端与连通孔(31)孔壁固定连接，所述运动条(42)上固定连接有插设块(43)和拨动块(44)，所述插设块(43)与穿设孔(26)相匹配。

技术总结
本技术公开了一种具有调温功能的保温杯，具体涉及保温杯技术领域，包括安装壳，所述安装壳内部固定连接有保温筒，所述安装壳与保温筒之间设置有真空室，所述安装壳顶部设置有承接筒。本技术的保温筒内腔能够对热水进行储存，冷水腔能够对冷水进行储存，取用热水时，使用者拧动承接筒即可使安装壳与承接筒分离，使用者将热水沿延伸环倒出，取用冷水时，使用者用手扣动拨动块，拨动块运动并驱动插设块从穿设孔内脱离，使用者可转动封闭盖使得封闭盖离开对接槽，封闭盖解除对冷水腔顶部的封堵，此时，使用者可将冷水从冷水腔顶部倒出，冷水与热水掺杂在一起迅速对热水进行降温，使用者无需等待热水自然冷却，可快速进行饮用。

技术研发人员：李雄飞,岳宇,胡星吉
受保护的技术使用者：永康市金之凰日用品有限公司
技术研发日：20221128
技术公布日：2024/1/11
