一种加热蒸煮一体的食品加工机的制作方法

本技术专利涉及小型家用电器领域，具体而言，涉及一种加热蒸煮一体的食品加工机。

背景技术：

1、目前市场上具有加热功能的破壁料理机中，家用小型食品加工机受到消费者的青睐，此类家用小型食品加工机，结构小巧紧凑、外形美观、整机重量轻、使用便捷，尤其适用于为婴幼儿制作辅食。但制作细腻、无颗粒、容易消化和吸收的泥状辅食，往往不仅需要搅拌和加热，如果能够同时蒸煮食材，会起到更好的效果，因而如何在该类产品中加入蒸煮的功能、并且保证各个结构之间连接和支撑稳固、以及保证搅拌杯内的密封性(以提高蒸煮的效率)成为亟待解决的技术问题。

技术实现思路

1、本实用新型提供的一种加热蒸煮一体的食品加工机，在搅拌杯内设置蒸笼，并且为蒸笼的支持和连接设置了环形固定边、支撑筋等结构，保证蒸笼与搅拌杯连接和支撑稳固的同时，拆卸安装方便；同时为提高搅拌杯的密闭性和蒸煮效能，在杯盖设置了扣位、搅拌杯内壁设置了固定扣，使用时更好的进行密封连接，有效地解决了现有技术中存在的问题。

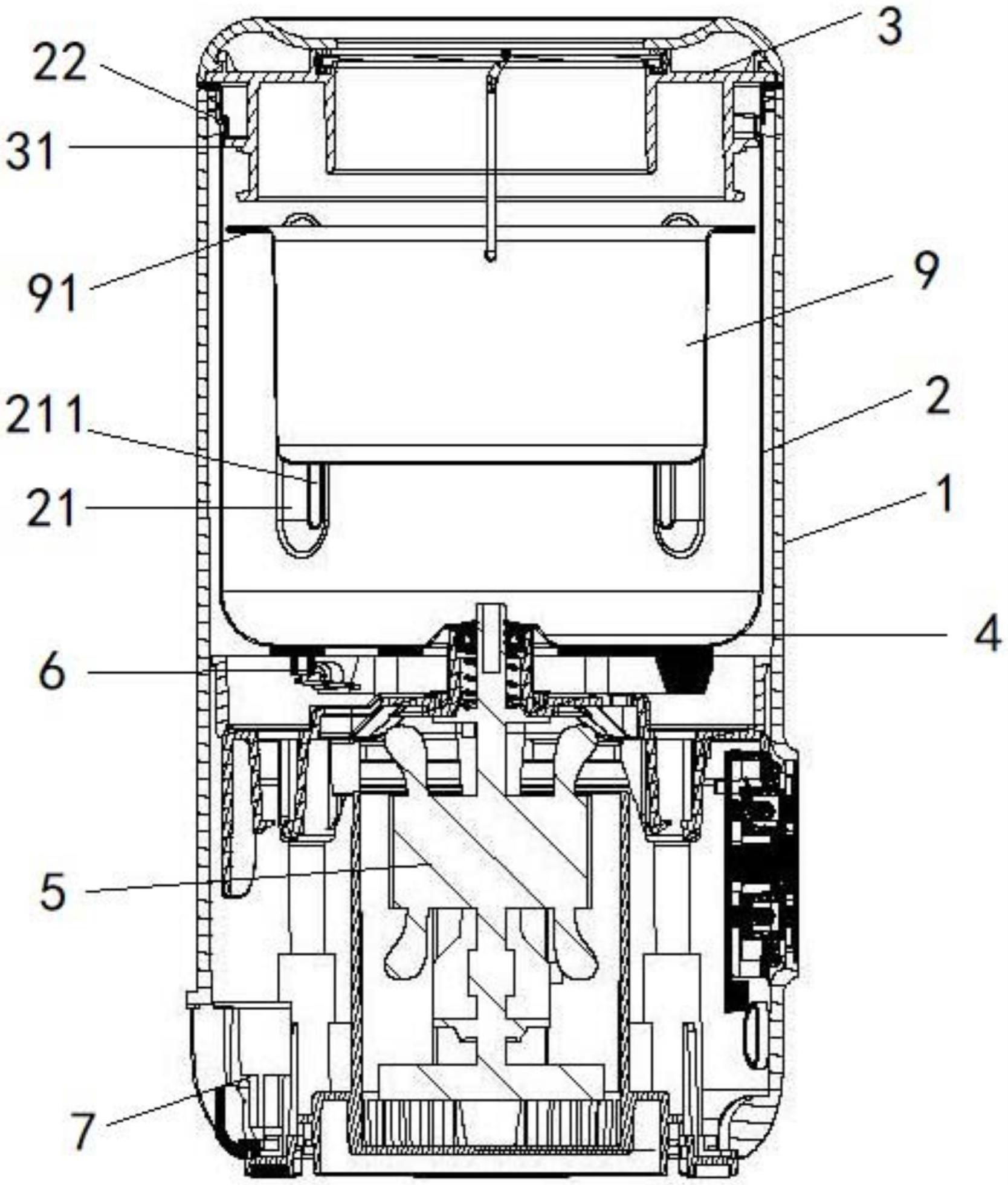

2、本实用新型采取的技术方案为：一种加热蒸煮一体的食品加工机，包括机身、搅拌杯、盖合在搅拌杯上开口处的杯盖、伸入搅拌杯的搅拌刀、驱动搅拌刀的电机、加热搅拌杯的加热管以及设置在机身上的供电插座，还包括可拆卸安装在所述搅拌杯内壁上的蒸笼，所述蒸笼的内径小于所述搅拌杯，所述蒸笼的底部设有蒸汽通孔，所述蒸笼上边缘设有一圈环形固定边，所述搅拌杯的内壁上设有两个以上的支撑筋，所述支撑筋向凸向搅拌杯内，支撑并固定连接所述蒸笼的环形固定边。

3、更进一步地，所述搅拌杯内壁上部靠近杯口的位置，设有两个以上固定扣，相应地，所述杯盖伸入杯体的侧壁，设有两个以上扣位，杯盖盖合时，旋转杯盖使所述固定扣和所述扣位配合连接，使所述搅拌杯与杯盖扣紧。

4、更进一步地，所述支撑筋呈条带状，中间设有导入部。

5、优选地，所述支撑筋为四条，均匀、对称地分布在所述搅拌杯上。

6、优选地，所述扣位呈l型。

7、更进一步地，所述杯盖上还套设有密封圈。

8、更进一步地，所述杯盖外缘还设有扣手。

9、采用了上述的技术方案的蒸煮一体的食品加工机：安装蒸笼时，蒸笼上边缘的环形固定边与搅拌杯的内壁上的支撑筋，可靠地支撑连接，可以满足搅拌及蒸煮过程中蒸笼的稳定性；并且进一步地，采用扣位固定扣配合结构、以及密封圈、扣手等结构，均能进一步提升搅拌杯的密闭性，使用在本实用新型的带有蒸煮功能的料理机中，能够有效的提高蒸煮效能，提升食物搅打和蒸煮的效果及用户使用体验。

技术特征：

1.一种加热蒸煮一体的食品加工机，包括机身、搅拌杯、盖合在搅拌杯上开口处的杯盖、伸入搅拌杯的搅拌刀、驱动搅拌刀的电机、加热搅拌杯的加热管以及设置在机身上的供电插座，其特征在于：还包括可拆卸安装在所述搅拌杯内壁上的蒸笼，所述蒸笼的内径小于所述搅拌杯，所述蒸笼的底部设有蒸汽通孔，所述蒸笼上边缘设有一圈环形固定边，所述搅拌杯的内壁上设有两个以上的支撑筋，所述支撑筋向凸向搅拌杯内，支撑并固定连接所述蒸笼的环形固定边。

2.如权利要求1所述的食品加工机，其特征在于，所述搅拌杯内壁上部靠近杯口的位置，设有两个以上固定扣，相应地，所述杯盖伸入杯体的侧壁，设有两个以上扣位，杯盖盖合时，旋转杯盖使所述固定扣和所述扣位配合连接，使所述搅拌杯与杯盖扣紧。

3.如权利要求1或2所述的食品加工机，其特征在于，所述支撑筋呈条带状，中间设有导入部。

4.如权利要求1或2所述的食品加工机，其特征在于，所述支撑筋为四条，均匀、对称地分布在所述搅拌杯上。

5.如权利要求2所述的食品加工机，其特征在于，所述扣位呈l型。

6.如权利要求2所述的食品加工机，其特征在于，所述杯盖上还套设有密封圈。

7.如权利要求2所述的食品加工机，其特征在于，所述杯盖外缘还设有扣手。

技术总结
本技术提供一种加热蒸煮一体的食品加工机，包括机身、搅拌杯、盖合在搅拌杯上开口处的杯盖、伸入搅拌杯的搅拌刀、驱动搅拌刀的电机、加热搅拌杯的加热管以及设置在机身上的供电插座，还包括可拆卸安装在所述搅拌杯内壁上的蒸笼，所述蒸笼的内径小于所述搅拌杯，所述蒸笼的底部设有蒸汽通孔，所述蒸笼上边缘设有一圈环形固定边，所述搅拌杯的内壁上设有两个以上的支撑筋，所述支撑筋向凸向搅拌杯内，支撑并固定连接所述蒸笼的环形固定边。

技术研发人员：张超
受保护的技术使用者：中山市惠人电器有限公司
技术研发日：20221130
技术公布日：2024/1/12
