一种卷帘门螺旋轨道及制备装置的制作方法

本技术属于卷帘门，具体涉及一种卷帘门螺旋轨道及制备装置。

背景技术：

1、快速卷帘门具备很好的保温效果，优良的隔音降噪品质，锁性较强，可以很好的阻隔噪声污染，尘土环境污染这些，非常适合医院，停车场等公共场所应用。快速卷帘门有着很好的隔温机能及其隔热保温机能，除此之外它还能够防虫隔味，这可以对室内室外具有阻隔的功效，以保证房间内的自然环境的清洁。次之，快速卷帘门的密闭性也较强，它表面应用的复合材料能够密切迎合，可以很好的确保门体的密封性机能那也是快速卷帘门的在其中优势。

2、现有技术中的卷帘门多采用转轴配合门体的开合方式，通过转轴的旋转带动门体的上下移动，但是这种方式密封性较，且门体移动时，容易出现便宜现象，从而长时间会使门体的刮碰严重，降低使用寿命。

技术实现思路

1、实用新型目的：提供一种卷帘门螺旋轨道及制备装置，解决上述提到的问题。

2、技术方案：一种卷帘门螺旋轨道及制备装置，包括：所述制备装置由底板、定位座和轨道模具组成；

3、所述定位座和所述轨道模具安装于所述底板上，所述定位座上开有两个定位孔，所述轨道模具由上半模具和下半模具构成，所述上半模具和下半模具分别以其中一个定位孔为基准。

4、在进一步的实施例中，所述上半模具和所述下半模具由若干个采用等距阵列半圆模具构成；每个相邻之间的半圆模具距离差相同，且半径差相等。

5、在进一步的实施例中，所述上半模具和所述下半模具采用交替头尾连接，所述上半模具的头部与所述下半模具的尾部相连。

6、在进一步的实施例中，所述定位孔内设有推力杆，所述推力杆的一端位于所述定位孔内、另一端设有带有滚轮的轨道，所述推力杆交替分别以定位孔为圆心带动轨道沿所述上半模具和所述下半模具移动。

7、第二方面：一种卷帘门螺旋轨道，其特征在于由上述所述卷帘门螺旋轨道的制备装置制成；

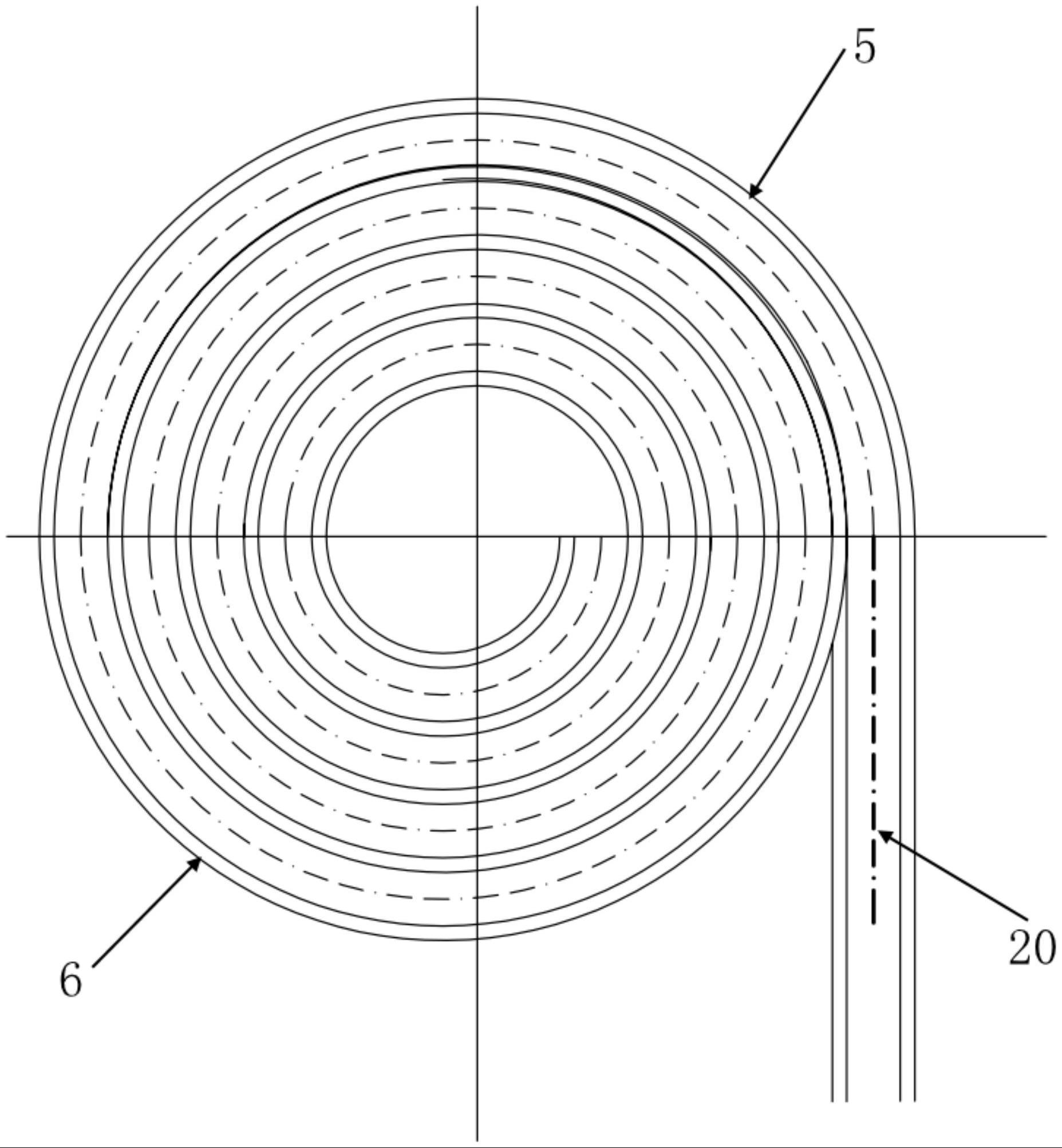

8、所述螺旋轨道包括：安装板、直线轨和螺旋轨；

9、所述螺旋轨的出口处与所述直线轨的进口处连接。

10、有益效果：本实用新型属于技术领域，具体涉及一种卷帘门螺旋轨道及制备装置，本实用新型给出了一种螺旋轨道及制备装置，利用制备装置制成螺旋轨道，从而配合门体使用，制备装置利用推力杆交替分别以两个定位孔为圆心带动轨道沿所述上半模具和所述下半模具移动，从而形成螺旋轨道，螺旋轨道由安装板、直线轨和螺旋轨构成，门体沿轨道内移动，同时轨道内设有滑轮，方便门体的移动，以防止脱轨；从而本实用新型的制备装置可以快速制成，两个定位孔可以实现轨道的螺旋等距，且螺旋轨道可以实现快速的门体开关，同时密封性更好，不易出现脱轨和偏移的情况。

技术特征：

1.一种卷帘门螺旋轨道的制备装置，其特征在于，所述制备装置由底板、定位座和轨道模具组成；

2.根据权利要求1所述一种卷帘门螺旋轨道的制备装置，其特征在于，所述上半模具和所述下半模具由若干个采用等距阵列半圆模具构成；每个相邻之间的半圆模具距离差相同，且半径差相等。

3.根据权利要求2所述一种卷帘门螺旋轨道的制备装置，其特征在于，所述上半模具和所述下半模具采用交替头尾连接，所述上半模具的头部与所述下半模具的尾部相连。

4.根据权利要求3所述一种卷帘门螺旋轨道的制备装置，其特征在于，所述定位孔内设有推力杆，所述推力杆的一端位于所述定位孔内、另一端设有带有滚轮的轨道，所述推力杆交替分别以两个定位孔为圆心带动轨道沿所述上半模具和所述下半模具移动。

5.一种卷帘门螺旋轨道，其特征在于，由权利要求1至4任一项所述卷帘门螺旋轨道的制备装置制成；

技术总结
本技术属于卷帘门技术领域，具体涉及一种卷帘门螺旋轨道及制备装置，本技术给出了一种螺旋轨道及制备装置，利用制备装置制成螺旋轨道，从而配合门体使用，制备装置利用推力杆交替分别以两个定位孔为圆心带动轨道沿所述上半模具和所述下半模具移动，从而形成螺旋轨道，螺旋轨道由安装板、直线轨和螺旋轨构成，门体沿轨道内移动，同时轨道内设有滑轮，方便门体的移动，以防止脱轨；从而本技术的制备装置可以快速制成，两个定位孔可以实现轨道的螺旋等距，且螺旋轨道可以实现快速的门体开关，同时密封性更好，不易出现脱轨和偏移的情况。

技术研发人员：杜晟,蒋腊平
受保护的技术使用者：无锡市飞龙门业有限公司
技术研发日：20221212
技术公布日：2024/1/12
