一种控制台屏风夹持底座的制作方法

本技术涉及一种控制台屏风夹持底座，一端与控制台屏风相连，一端连接显示器支架和显示器。属于办公室屏风。

背景技术：

1、因为在监控控制台、调度中心工作的特殊办公工作人员的工作性质，显示器支架对他们尤其受用。他们需要高度集中注意力在电脑屏幕上，在工作时，有的人是低头直视、有的人是昂头直望，很容易使眼睛疲劳和颈椎酸痛，精神疲劳，也会产生腰酸背痛的感觉，长时间保持这样会对人体健康产生不良的影响。

2、且监控控制台、调度中心常常会安装十来个甚至数十个电脑显示屏进行作业，而现有常用的显示屏支架往往是1个支架与桌面相连后匹配1台电脑或者1个支架与桌面相连后匹配2台电脑，不能匹配更多的电脑显示器，现有的监控台、调度中心办公桌上往往安装有型材办公室屏风，通过多个屏风夹持底座安装多台电脑匹配工作所需。

技术实现思路

1、本实用新型提出一种与控制台屏风相连，结构简单、操作方便、连接牢度稳定、使用寿命长、安全系数高、承重能力强的控制台屏风夹持底座，解决现有技术存在的问题。

2、为了解决上述技术问题，本实用新型的技术方案为：

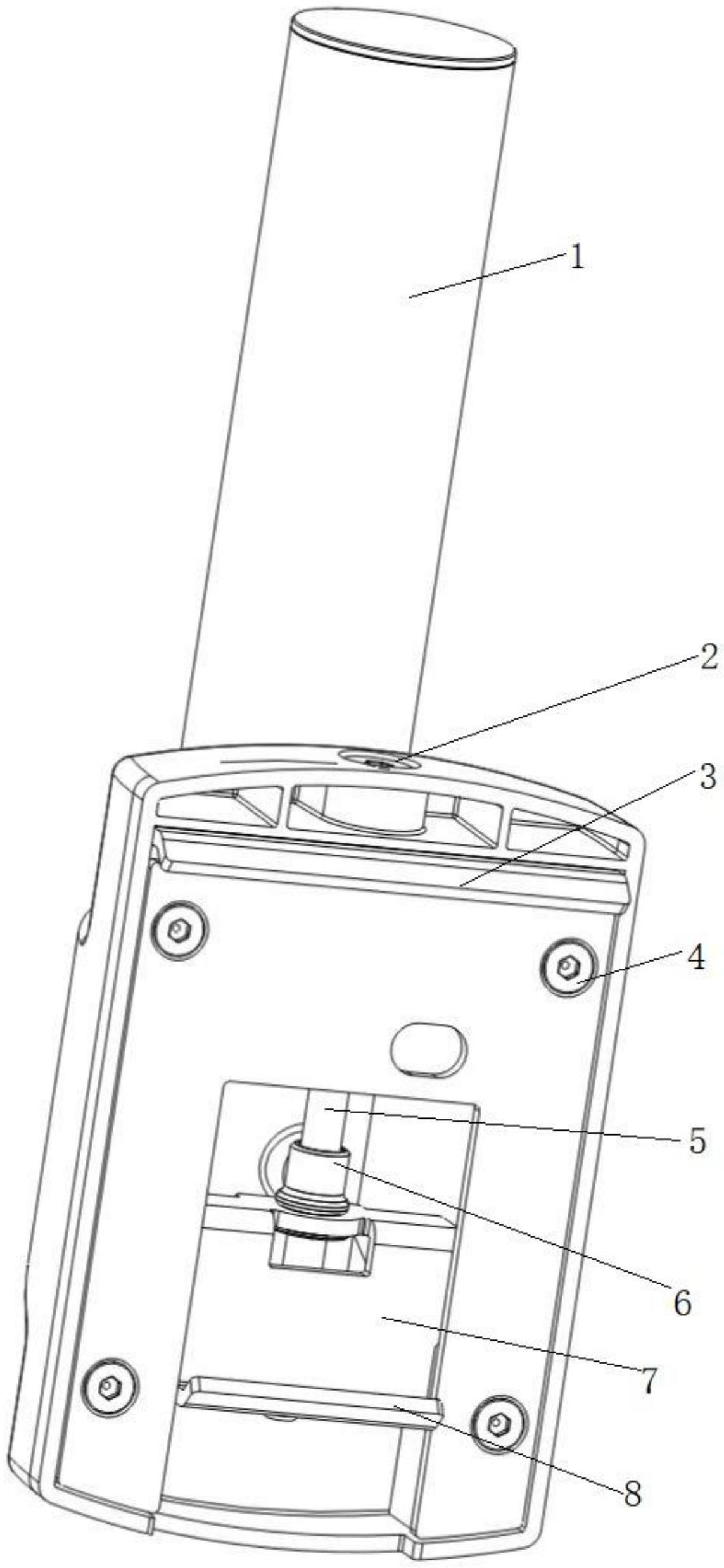

3、一种控制台屏风夹持底座，与安装在控制台办公桌上的型材屏风相连，包括用于安装显示器支架杆的第一底座本体和用于安装第一弯钩和第二弯钩的第二底座本体，所述第一弯钩和第二弯钩与型材屏风相匹配，所述第二底座本体包括安装有第一弯钩的第一定位板和与活动杆连接且通过活动杆调节高低的第二定位板，所述定位板上安装有第二弯钩，所述第二定位板包括依次连接的第一横板、第一竖板和第二弯钩，所述活动杆与所述第一横板螺纹连接实现调节第二弯钩和第一弯钩的相对距离。通过调节螺纹来调节第一横板的高低，不同型材屏风的连接点不同，第一弯钩固定，第二弯钩活动，可调节相互之间的距离，进行适配不同控制台的办公室屏风。本专利所涉及的控制台屏风夹持底座可根据型材屏风的长度来适当放置屏风夹持底座，从而实现控制台上安装十来个或者数十个显示器。所述活动杆为一螺纹杆。

4、所述第二底座本体设有底座加强筋，底座加强筋和安装板之前留有缝隙，该缝隙起到导向槽的作用，第一竖板可在导向槽内上下滑动，底座加强筋的作用避免了第二弯钩向左右方向摆动。

5、所述第一横板上铆接有拉铆螺母，所述活动杆中端和拉铆螺母内设有相匹配的螺纹。

6、所述第一底座本体开设有一用于安装显示器支架杆的纵向安装孔和用于限位所述显示器支架杆的横向固定孔，所述安装孔内放置有显示器支架杆且通过连接件贯穿所述固定孔进行锁定。显示器支架杆上端连接显示器支架和显示器。

7、所述第二底座本体顶端开设有定位孔，所述活动杆贯穿所述定位孔与第二定位板活动连接。

8、所述第二底座本体外侧还包括有一安装板，所述安装板通过固定螺栓与所述第二底座本体固定连接。

9、所述第一定位板通过固定螺栓与所述第二底座本体固定连接。固定螺栓包括上方2颗固定螺栓和下方2颗固定螺栓，所述安装板和第一定位板的上方2颗固定螺栓可共用。

10、本实用新型具有以下的优点和有益效果：

11、本实用新型涉及的一种控制台屏风夹持底座，结构简单，整个结构只需调节好第一弯钩和第二弯钩之间的尺寸和型材屏风的尺寸，就可以将屏风夹持底座滑进型材屏风内，从而在显示器支架杆安装显示器之间和显示器，操作方便，可适配不同尺寸的型材屏风，连接牢度稳定、使用寿命长、安全系数高、承重能力强。本实用新型涉及的屏风夹持底座只需转动活动杆就可以拉动第二弯钩，第一弯钩是固定不动的，这样就可以牢牢的挂扣在屏风型材上。

技术特征：

1.一种控制台屏风夹持底座，与安装在控制台办公桌上的型材屏风相连，包括用于安装显示器支架杆的第一底座本体和用于安装第一弯钩和第二弯钩的第二底座本体，所述第一弯钩和第二弯钩与型材屏风相匹配，其特征在于：所述第二底座本体包括安装有第一弯钩的第一定位板和与活动杆连接且通过活动杆调节高低的第二定位板，所述第二定位板包括依次连接的第一横板、第一竖板和第二弯钩，所述活动杆与所述第一横板螺纹连接实现调节第二弯钩和第一弯钩的相对距离。

2.根据权利要求1所述的一种控制台屏风夹持底座，其特征在于：所述第一横板上铆接有拉铆螺母，所述活动杆中端和拉铆螺母内设有相匹配的螺纹。

3.根据权利要求1所述的一种控制台屏风夹持底座，其特征在于：所述第一底座本体开设有一用于安装显示器支架杆的纵向安装孔和用于限位所述显示器支架杆的横向固定孔，所述安装孔内放置有显示器支架杆且通过连接件贯穿所述固定孔进行锁定。

4.根据权利要求1所述的一种控制台屏风夹持底座，其特征在于：所述第二底座本体顶端开设有定位孔，所述活动杆贯穿所述定位孔与第二定位板活动连接。

5.根据权利要求1或2或3所述的一种控制台屏风夹持底座，其特征在于：所述第二底座本体外侧还包括有一安装板，所述安装板通过固定螺栓与所述第二底座本体固定连接。

6.根据权利要求1或2或3所述的一种控制台屏风夹持底座，其特征在于：所述第一定位板通过固定螺栓与所述第二底座本体固定连接。

技术总结
本技术属于办公室屏风底座技术领域，具体涉及一种控制台屏风夹持底座，与安装在控制台办公桌上的型材屏风相连，包括用于安装显示器支架杆的第一底座本体和用于安装第一弯钩和第二弯钩的第二底座本体，所述第一弯钩和第二弯钩与型材屏风相匹配，其特征在于：所述第二底座本体包括安装有第一弯钩的第一定位板和与活动杆连接且通过活动杆调节高低的第二定位板，所述第二定位板包括依次连接的第一横板、第一竖板和第二弯钩，所述活动杆与所述第一横板螺纹连接实现调节第二弯钩和第一弯钩的相对距离。本技术提出一种控制台屏风夹持底座操作方便，可适配不同尺寸的型材屏风，连接牢度稳定、使用寿命长、安全系数高、承重能力强。

技术研发人员：李宇,刘文全
受保护的技术使用者：永康市致达工贸有限公司
技术研发日：20221215
技术公布日：2024/1/13
