一种组合式折叠桌的制作方法

本技术涉及生活家具，更具体地说，涉及一种组合式折叠桌。

背景技术：

1、折叠家具轻便，叠放后便于携带，且节省空间。折叠桌就是户外运动中常备的便携式家具。但在某些场合需要比较大或比较长的桌子时，折叠桌就难以拼接了，而且，现有的折叠桌结构不稳定，遭遇意外碰撞时容易收折和坍塌。

2、中国台湾专利twm511794u“模组化折叠桌”，能选择性地配合配件使用，包括一桌板本体、数个搭接部、一左折叠脚架、一右折叠脚架，及两缆线定位元件，桌板本体各角落处皆凹设有凹陷部，搭接部为对应于各个凹陷部而设置，供配件搭接用，左、右折叠脚架对称设置，各自一侧端与桌板本体枢结，能相对于该桌板本体的底面于收折和展开两状态间作转换，缆线定位元件，设于左折叠脚架和右折叠脚架之间，并分别位于该桌板本体的前、后侧，且都包含有呈交错状设置的第一缆线和第二缆线，第一缆线的一端与桌板本体右侧连接，另一端与左折叠脚架连接，供限制左折叠脚架展开角度用，第二缆线的一端与桌板本体左侧连接，另一端与右折叠脚架连接，供限制右折叠脚架展开角度用。

3、该专利为了解决折叠桌的拼接问题，并设置了缆线定位元件来改进折叠桌的稳定性，缆线定位单元通过限制左、右折叠脚架的过度展开，利用桌体本身和桌面物品的重力，结合缆线的牵拉，避免折叠桌使用时折叠脚架过度展开面造成的坍塌。但是，缆线只能防止折叠脚架过度展开的不稳定，却无法防止折叠脚使用时被碰撞后向内折叠而造成的坍塌的不稳定问题。该技术方案仍然没有解决组合在一起的折叠桌的不稳定的问题。

技术实现思路

1、本实用新型的目的是提供一种组合式折叠桌，解决了现有的折叠桌组合在一起使用时因为折叠桌遭遇意外碰撞而折叠或展开造成的稳定状态被破坏的问题。本实用新型的组合式折叠桌中的折叠桌结构简单，可以很好的避免折叠脚架意外展开或折叠造成的不稳定状况。

2、为实现上述目的，本实用新型的技术方案是：

3、一种组合式折叠桌，它包括至少两个折叠桌和至少一个将相邻的两个折叠桌连接的连接单元，每个折叠桌包括桌面框和设置在桌面框内的桌板，以及枢接在桌面框左右两端、能相对于桌面框在收折与展开两个状态转换的左折叠支架和右折叠支架；左折叠支架设置在桌面框左端，包括两个第一侧臂和第一底杆，两个第一侧臂顶端分别与桌面框左端两个相对侧边枢接，两个第一侧臂底端与第一底杆两端连接；右折叠支架设置在桌面框右端，包括两个第二侧臂和第二底杆，两个第二侧臂顶端分别与桌面框右端相对侧边枢接，两个第二侧臂底端与第二底杆两端连接；

4、桌板的相邻两边相交处为向内的凹角，桌面框相邻两边相交处与桌板的凹角构成连接口，桌面框左、右两端分别有两个连接口；连接单元设置连接件，连接件与连接口连接；

5、第一底杆与相应端桌面框边沿之间设置第一固定件，第一固定件下端与第一底杆转动连接，第一固定件上端设有与桌面框边沿实现卡接或脱开两个状态的第一状态切换端；第二底杆与相应端桌面框边沿之间设置第二固定件，第二固定件下端与第二底杆转动连接，第二固定件上端设有与桌面框边沿实现卡接或脱开两个状态的第二状态切换端。

6、连接单元为转角连接单元和/或接续连接单元。

7、转角连接单元包括扇形连接片和连接件，连接件是与扇形连接片固定连接的锁扣，锁扣包括开口向下的弯钩形的、搭靠在连接口的桌面框上沿的挂钩和枢接在挂钩上开口向上的弯钩形的、从桌面框下侧穿过连接口与挂钩卡接的卡扣。

8、接续连接单元包括方形连接片和连接件，连接件是与方形连接片固定连接的弯钩形搭扣。

9、两个以上的折叠桌由转角连接单元和接续连接单元连接，或者由转角连接单元连接，或者由接续连接单元连接。

10、第一侧臂与第一底杆均为圆形杆，第二侧臂与第二底杆均为圆形杆。

11、左折叠支架呈凵形，一体成形；右折叠支架呈凵形，一体成形。

12、第一固定件底端与第一底杆套接或者卡接；第二固定件底端与第二底杆套接或者卡接。

13、本实用新型的有益效果在于：1、转角连接单元的锁扣，连接两个折叠桌时，因为通过连接口紧紧锁在桌面框边沿，使组合体结构稳固。2、第一固定件和第二固定件在折叠桌展开时，其上端分别与对应的桌面框边沿卡接，这样左、右折叠支架不能再向内折叠也不能向外展开，整个折叠桌展开放置，非常稳定，一些意外的碰撞无法破坏其牢固的稳定性，进一步使组合体更加稳固。3、两种连接单元的设计，使组合式折叠桌有了更多组合的可能，以适应不同的使用场景。

技术特征：

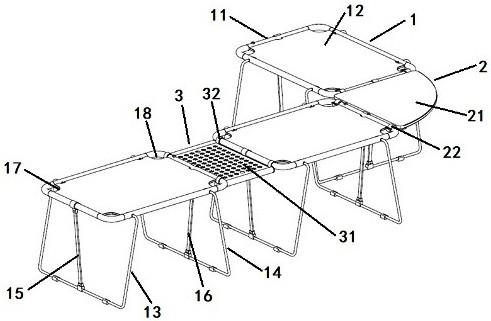

1.一种组合式折叠桌，它包括至少两个折叠桌（1）和至少一个将相邻的两个折叠桌（1）连接的连接单元，每个折叠桌包括桌面框（11）和设置在桌面框内的桌板（12），以及枢接在桌面框（11）左右两端、能相对于桌面框（11）在收折与展开两个状态转换的左折叠支架（13）和右折叠支架（14）；左折叠支架（13）设置在桌面框（11）左端，包括两个第一侧臂（131）和第一底杆（132），两个第一侧臂（131）顶端分别与桌面框（11）左端两个相对侧边枢接，两个第一侧臂（131）底端与第一底杆（132）两端连接；右折叠支架（14）设置在桌面框（11）右端，包括两个第二侧臂（141）和第二底杆（142），两个第二侧臂（141）顶端分别与桌面框（11）右端相对侧边枢接，两个第二侧臂（141）底端与第二底杆（142）两端连接；

2.根据权利要求1所述的组合式折叠桌，其特征在于：连接单元为转角连接单元（2）和/或接续连接单元（3）。

3.根据权利要求2所述的组合式折叠桌，其特征在于：转角连接单元（2）包括扇形连接片（21）和连接件，连接件是与扇形连接片（21）固定连接的锁扣（22），锁扣（22）包括开口向下的弯钩形的、搭靠在连接口（18）的桌面框（11）上沿的挂钩（221）和枢接在挂钩（221）上开口向上的弯钩形的、从桌面框（11）下侧穿过连接口（18）与挂钩（221）卡接的卡扣（222）。

4.根据权利要求2所述的组合式折叠桌，其特征在于：接续连接单元（3）包括方形连接片（31）和连接件，连接件是与方形连接片（31）固定连接的弯钩形搭扣（32）。

5.根据权利要求2所述的组合式折叠桌，其特征在于：两个以上的折叠桌（1）由转角连接单元（2）和接续连接单元（3）连接，或者由转角连接单元（2）连接，或者由接续连接单元（3）连接。

6.根据权利要求1所述的组合式折叠桌，其特征在于：第一侧臂（131）与第一底杆（132）均为圆形杆，第二侧臂（141）与第二底杆（142）均为圆形杆。

7.根据权利要求6所述的组合式折叠桌，其特征在于：左折叠支架（13）呈凵形，一体成形；右折叠支架（14）呈凵形，一体成形。

8.根据权利要求6所述的组合式折叠桌，其特征在于：第一固定件（15）底端与第一底杆（132）套接或者卡接；第二固定件（16）底端与第二底杆（142）套接或者卡接。

技术总结
本技术涉及一种组合式折叠桌，它包括多个折叠桌和连接单元，每个折叠桌包括桌面框和设置在桌面框内的桌板，以及枢接在桌面框左右两端、能相对于桌面框在收折与展开两个状态转换的左折叠支架和右折叠支架；桌板的相邻两边相交处为向内的凹角，桌面框相邻两边相交处与桌板的凹角构成连接口，桌面框左、右两端分别有两个连接口；连接单元设置连接件，连接件与连接口连接；本技术解决了现有的折叠桌组合在一起使用时因为折叠桌遭遇意外碰撞而折叠或展开造成的稳定状态被破坏的问题，本技术中的折叠桌结构简单，可以很好的避免折叠脚架意外展开或折叠造成的不稳定状况，多个折叠桌通过连接单元可以呈现多种组合方式。

技术研发人员：胡柳惜
受保护的技术使用者：永康市乐享户外用品有限公司
技术研发日：20221216
技术公布日：2024/1/12
