一种结构稳定的板材封边条的制作方法

本技术属于封边条，特别涉及一种结构稳定的板材封边条。

背景技术：

1、中国专利号cn 217937632 u公开了一种具有加固结构的家具封边条，包括卡座，卡座包括基板，基板的后端面设有固定板，固定板的外侧壁套设有封边条，固定板的左右两个侧面均开设有第一插槽，第一插槽内插接有连接件，连接件另一端插接有封头；该具有加固结构的家具封边条通过卡座的设置能够对封边条起到固定作用，封边条贴合在卡座上，具有良好的结构强度，同时卡座通过螺栓固定在家具上具有良好的牢固性，保证了封边条不会轻易发生掉落，且结构简单便于安装。

2、在上述技术方案中，首先将卡座固定在板材上，之后再将封条板安装在卡座上，之后将封头固定在封条板上，然而封头与封边条之间是通过连接件卡接在一起的，当我们将其中的一个封边条与封头进行固定后，由于与其相邻的封条板已经固定在板材上了，会受到该封头板的阻挡，此时该封头的另一侧无法通过连接件卡在封头与其对应的封条板上，为此，我们提供了一种结构稳定的板材封边条。

技术实现思路

1、针对现有技术存在的不足，本实用新型目的是提供一种结构稳定的板材封边条，解决上述背景技术中提出的问题。

2、本实用新型通过以下的技术方案实现：一种结构稳定的板材封边条，包括封边条板、安装卡板一、安装卡板二以及侧边封块，所述封边条板上端表面朝向凹陷形成有卡接槽，且所述卡接槽的左右两端均贯穿封边条板的左右两侧表面；

3、所述封边条板的前侧表面最左侧以及最右侧均朝内凹陷形成有一个连接缺口；

4、所述侧边封块的前侧表面朝内一侧一体化成型有一个安装卡板一，所述侧边封块的前侧表面上端一体化成型有一个安装卡板二；

5、所述侧边封块通过安装卡板一、安装卡板二以及连接缺口固定在封边条板上。

6、作为一优选的实施方式，所述侧边封块为四分之一的圆弧状结构，两个相邻的封边条板固定在板材上时，这两个封边条板相互垂直分布，四分之一圆状的侧边封块能够卡在这两个封边条板之间，提高了观赏性；

7、所述侧边封块的宽度与封边条板的宽度一致，所述侧边封块的高度与封边条板的高度一致，便于将侧边封块固定在封边条板的侧面。

8、作为一优选的实施方式，每个所述封边条板的连接缺口上均朝内凹陷形成有固定卡槽，所述固定卡槽一内壁上朝内凹陷形成有沉头螺孔，通过将沉头螺钉打入到板材上，能够两封边条板与板材进行固定，且固定效果好。

9、作为一优选的实施方式，所述安装卡板一与安装卡板二的结构、大小完全一致，且所述安装卡板一的长度、宽度以及厚度与连接缺口的长度、宽度以及深度完全一致，便于安装卡板一、安装卡板二置于连接缺口上。

10、作为一优选的实施方式，所述安装卡板一朝内一侧中间位置凸出形成有固定卡块一，所述固定卡块一的长度、宽度以及厚度与固定卡槽的长度、宽度以及深度完全一致，便于将固定卡块一卡接在固定卡槽内。

11、作为一优选的实施方式，所述安装卡板二朝内一侧中间位置凸出形成有固定卡块二，所述固定卡块二的长度、宽度以及厚度与固定卡槽的长度、宽度以及深度完全一致，便于将固定卡块二卡接在固定卡槽内。

12、采用了上述技术方案后，本实用新型的有益效果是：通过将封边条板通过沉头螺钉固定在板材上，提高了封边条板与板材之间连接的牢固性，且在侧边封块的安装卡板一、安装卡板二上分别设置固定卡块一、固定卡块二，使得侧边封块能够卡接在两个相邻的封边条板之间；

13、在将多个封边条板固定在板材的四个侧表面后，每两个相邻的封边条板相互垂直分布，呈四分之一圆弧状结构的侧边封块能够卡在两个相邻的封边条板之间，封闭其产生的间隙，提高了观赏性。

技术特征：

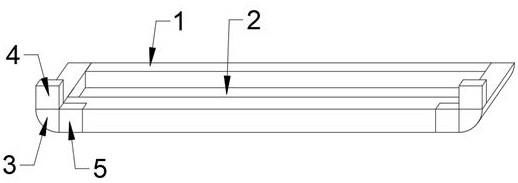

1.一种结构稳定的板材封边条，包括封边条板（1）、安装卡板一（4）、安装卡板二（5）以及侧边封块（3），其特征在于，所述封边条板（1）上端表面朝向凹陷形成有卡接槽（2），且所述卡接槽（2）的左右两端均贯穿封边条板（1）的左右两侧表面；

2.如权利要求1所述的一种结构稳定的板材封边条，其特征在于：所述侧边封块（3）为四分之一的圆弧状结构；

3.如权利要求1所述的一种结构稳定的板材封边条，其特征在于：每个所述封边条板（1）的连接缺口上均朝内凹陷形成有固定卡槽（6），所述固定卡槽（6）内壁上朝内凹陷形成有沉头螺孔（7）。

4.如权利要求3所述的一种结构稳定的板材封边条，其特征在于：所述安装卡板一（4）与安装卡板二（5）的结构、大小完全一致，且所述安装卡板一（4）的长度、宽度以及厚度与连接缺口的长度、宽度以及深度完全一致。

5.如权利要求4所述的一种结构稳定的板材封边条，其特征在于：所述安装卡板一（4）朝内一侧中间位置凸出形成有固定卡块一（8），所述固定卡块一（8）的长度、宽度以及厚度与固定卡槽（6）的长度、宽度以及深度完全一致。

6.如权利要求5所述的一种结构稳定的板材封边条，其特征在于：所述安装卡板二（5）朝内一侧中间位置凸出形成有固定卡块二（9），所述固定卡块二（9）的长度、宽度以及厚度与固定卡槽（6）的长度、宽度以及深度完全一致。

技术总结
本技术提供一种结构稳定的板材封边条，包括封边条板、安装卡板一、安装卡板二以及侧边封块，所述封边条板上端表面朝向凹陷形成有卡接槽，所述侧边封块的前侧表面朝内一侧一体化成型有一个安装卡板一，所述侧边封块的前侧表面上端一体化成型有一个安装卡板二，所述侧边封块通过安装卡板一、安装卡板二以及连接缺口固定在封边条板上，与现有技术相比，本技术具有如下的有益效果：通过将封边条板通过沉头螺钉固定在板材上，提高了封边条板与板材之间连接的牢固性，且在侧边封块的安装卡板一、安装卡板二上分别设置固定卡块一、固定卡块二，使得侧边封块能够卡接在两个相邻的封边条板之间。

技术研发人员：袁猛
受保护的技术使用者：广东圆洲新材料有限公司
技术研发日：20221220
技术公布日：2024/1/12
