一种地轨式玻璃推拉门的制作方法

本技术涉及浴室玻璃推拉门，特别是涉及一种地轨式玻璃推拉门。

背景技术：

1、推拉门是一种家庭常用门，指可以推动拉动的门，该装置还可以使用于各种场合，其使用极大的分隔了房间的空间满足了现代生活所讲究紧凑的秩序和节奏，而浴室中的推拉门用于人员洗澡时，起到遮蔽以及挡水的作用，而浴室中的玻璃推拉门一般都是通过地轨的方式对玻璃推拉门进行安装。

2、如授权公告号为cn213510197u所公开的一种三轨式推拉门，其虽然通过橡胶带、滑轨框和固定轮，可以实现推拉门防卡死的功能，避免推拉门在使用中灰尘或者杂物落入滑轨框中导致推拉门卡死，也方便使用者清理滑轨框，提高了推拉门使用寿命，但现有技术中的地轨式玻璃推拉门在浴室中安装后，人员在洗浴时，花洒喷洒出来的水容易通过玻璃门之间以及玻璃门与门框之间的缝隙中流出，从而造成干湿分离不成功的问题，为此我们提出一种地轨式玻璃推拉门。

技术实现思路

1、针对上述问题，本实用新型提供了一种地轨式玻璃推拉门，具有对玻璃门之前增加密封性以及增加玻璃门与门框之间的密封抵触力，避免花洒喷出时，水流出。

2、本实用新型的技术方案是：一种地轨式玻璃推拉门，包括通过螺栓固定连接在地面表面的地轨，所述地轨的内部开设有地轨槽，所述地轨槽的内部通过螺栓固定连接有连接轨，所述连接轨的内部分别滑动连接有一号推拉门和二号推拉门，所述一号推拉门和二号推拉门的两侧均设有连接组件，所述连接组件的一端均固定连接有弧形密封条，所述一号推拉门和二号推拉门相对的一侧表面均设有弹性组件，所述一号推拉门和二号推拉门相对的一侧表面分别固定连接有一号密封凸条和二号密封凸条，所述一号密封凸条和二号密封凸条相对的一端分别滑动抵触在一号推拉门和二号推拉门的表面。

3、在进一步的技术方案中，所述连接轨的上表面开设有两个滑动槽，两个所述滑动槽内壁的两侧均开设有限位槽，所述一号推拉门和二号推拉门的底部均固定连接有滑动板，所述滑动板的两侧表面均固定连接有限位凸条，所述限位凸条的一端滑动连接在限位槽的内部。

4、在进一步的技术方案中，所述弹性组件包括开设在二号推拉门一侧表面的凹槽，所述凹槽的内部固定连接有滑杆，所述滑杆的表面滑动套接有移动套，所述滑杆的表面套有一端与移动套固定连接的拉伸弹簧，所述移动套的一侧固定连接有固定杆，所述固定杆的一端与一号推拉门的一侧固定连接。

5、在进一步的技术方案中，所述连接组件包括开设在一号推拉门和二号推拉门两侧的安装槽，所述弧形密封条的一侧固定连接有安装条，所述安装条的一端过盈配合在安装槽的内部。

6、在进一步的技术方案中，所述地轨靠近浴室内侧的一侧开设有多个等距排列的流水通槽，所述流水通槽的内部安装有过滤网。

7、在进一步的技术方案中，所述安装条和安装槽的截面形状呈t形状，且所述安装条的材质为橡胶材质。

8、本实用新型的有益效果是：

9、1、通过地轨、地轨槽、连接轨、一号推拉门、二号推拉门、弧形密封条、一号密封凸条、二号密封凸条、连接组件和弹性组件的配合使用，从而可便于通过拉力使两个推拉门有力分别抵触在门框的内侧，同时可对推拉门之间的风力以及推拉门与门框之前的缝隙进行密封；

10、2、通过滑动槽、限位槽、滑动板、限位凸条的配合使用，从而可便于对两个推拉门进行位置限位，避免脱轨的作用，通过流水通槽可使地轨内部落入的水自动流出，避免地轨的内部液体储存。

技术特征：

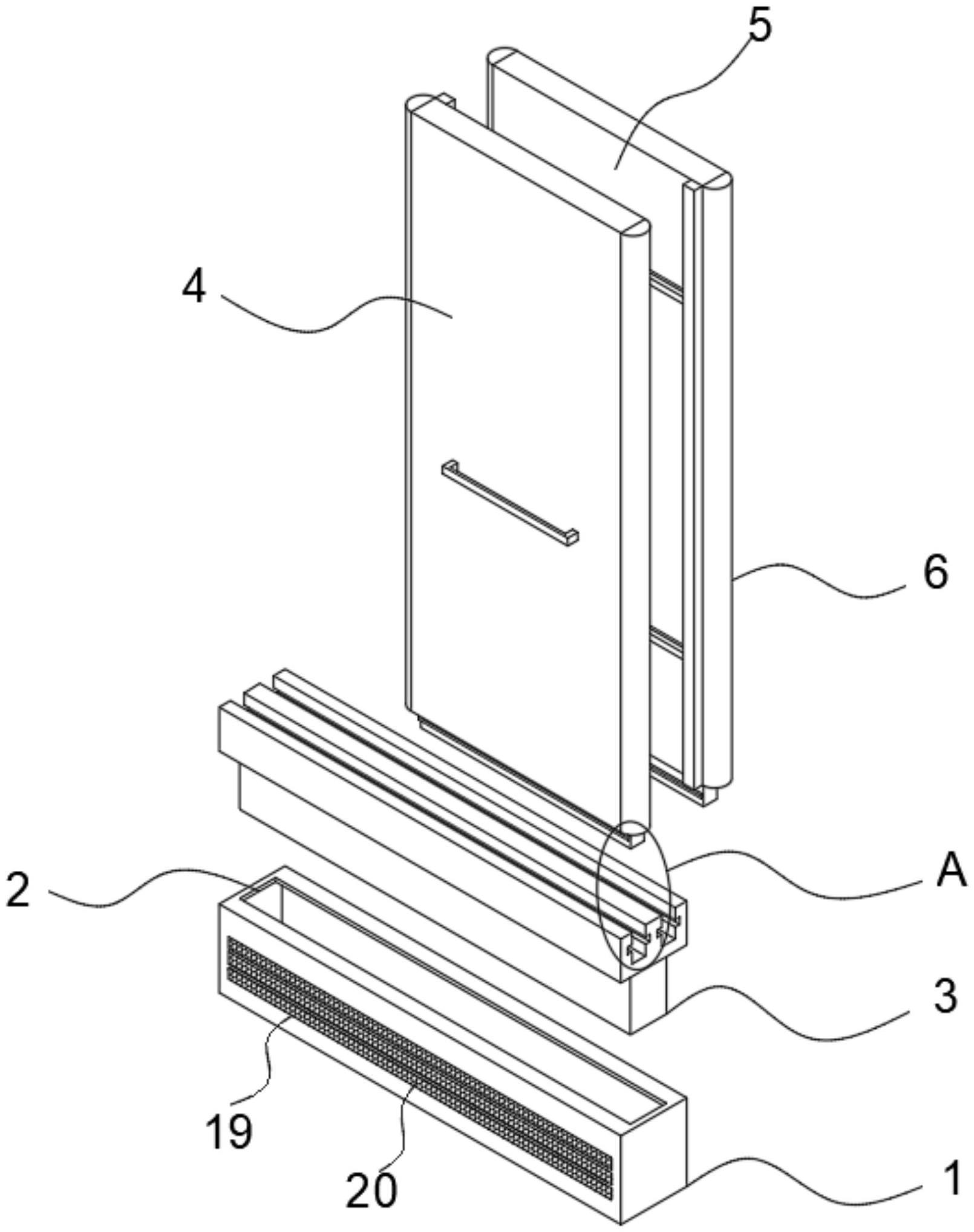

1.一种地轨式玻璃推拉门，包括通过螺栓固定连接在地面表面的地轨(1)，其特征在于：所述地轨(1)的内部开设有地轨槽(2)，所述地轨槽(2)的内部通过螺栓固定连接有连接轨(3)，所述连接轨(3)的内部分别滑动连接有一号推拉门(4)和二号推拉门(5)，所述一号推拉门(4)和二号推拉门(5)的两侧均设有连接组件，所述连接组件的一端均固定连接有弧形密封条(6)，所述一号推拉门(4)和二号推拉门(5)相对的一侧表面均设有弹性组件，所述一号推拉门(4)和二号推拉门(5)相对的一侧表面分别固定连接有一号密封凸条(21)和二号密封凸条(7)，所述一号密封凸条(21)和二号密封凸条(7)相对的一端分别滑动抵触在一号推拉门(4)和二号推拉门(5)的表面。

2.根据权利要求1所述的一种地轨式玻璃推拉门，其特征在于：所述连接轨(3)的上表面开设有两个滑动槽(8)，两个所述滑动槽(8)内壁的两侧均开设有限位槽(9)，所述一号推拉门(4)和二号推拉门(5)的底部均固定连接有滑动板(10)，所述滑动板(10)的两侧表面均固定连接有限位凸条(11)，所述限位凸条(11)的一端滑动连接在限位槽(9)的内部。

3.根据权利要求1所述的一种地轨式玻璃推拉门，其特征在于：所述弹性组件包括开设在二号推拉门(5)一侧表面的凹槽(12)，所述凹槽(12)的内部固定连接有滑杆(13)，所述滑杆(13)的表面滑动套接有移动套(14)，所述滑杆(13)的表面套有一端与移动套(14)固定连接的拉伸弹簧(15)，所述移动套(14)的一侧固定连接有固定杆(16)，所述固定杆(16)的一端与一号推拉门(4)的一侧固定连接。

4.根据权利要求1所述的一种地轨式玻璃推拉门，其特征在于：所述连接组件包括开设在一号推拉门(4)和二号推拉门(5)两侧的安装槽(17)，所述弧形密封条(6)的一侧固定连接有安装条(18)，所述安装条(18)的一端过盈配合在安装槽(17)的内部。

5.根据权利要求1所述的一种地轨式玻璃推拉门，其特征在于：所述地轨(1)靠近浴室内侧的一侧开设有多个等距排列的流水通槽(19)，所述流水通槽(19)的内部安装有过滤网(20)。

6.根据权利要求4所述的一种地轨式玻璃推拉门，其特征在于：所述安装条(18)和安装槽(17)的截面形状呈t形状，且所述安装条(18)的材质为橡胶材质。

技术总结
本技术涉及浴室玻璃推拉门技术领域的一种地轨式玻璃推拉门，包括通过螺栓固定连接在地面表面的地轨，所述地轨的内部开设有地轨槽，所述地轨槽的内部通过螺栓固定连接有连接轨，所述连接轨的内部分别滑动连接有一号推拉门和二号推拉门，所述一号推拉门和二号推拉门的两侧均设有连接组件，所述连接组件的一端均固定连接有弧形密封条。通过地轨、地轨槽、连接轨、一号推拉门、二号推拉门、弧形密封条、一号密封凸条、二号密封凸条、连接组件和弹性组件的配合使用，从而可便于通过拉力使两个推拉门有力分别抵触在门框的内侧，同时可对推拉门之间的风力以及推拉门与门框之前的缝隙进行密封。

技术研发人员：周小枚
受保护的技术使用者：佛山市可为卫浴有限公司
技术研发日：20221226
技术公布日：2024/1/12
