一种组合式仿古门窗的制作方法

本申请涉及门窗技术的领域，尤其是涉及一种组合式仿古门窗。

背景技术：

1、门窗是中国古建中富有装饰特色的构件，仿古门窗，是用现代的加工设备和雕刻手法来设计生产，尽量仿造出古代门窗的样式。现在仿古门窗主要应用在园林建筑、仿古商业街或居民室内装修等场合，来营造一种古朴雅致的范围。

2、公告号为cn206581840u的中国专利公开了一种隔音节能仿古门窗，其包括门窗框、门窗扇，门窗扇中的玻璃是中空玻璃，中空玻璃是由不等厚的玻璃组成，中空玻璃所用的间隔条是传热系数极小的非金属超级间隔条替代传统传热系数较大的铝间隔条，中空玻璃内置有仿古装饰的木格条，门窗框与门窗扇通过五金系统装配连接。

3、针对上述中的相关技术，发明人认为该仿古门窗的门窗框与门窗扇通过五金系统装配连接，金属材质的门窗框和门窗扇不容易仿出木质的古朴气息。

技术实现思路

1、为了改善金属材质的门窗框和门窗扇不容易仿出木质的古朴气息的问题，本申请提供一种组合式仿古门窗。

2、本申请提供一种组合式仿古门窗，采用如下的技术方案：

3、一种组合式仿古门窗，包括金属门窗框、金属门窗扇和安装在金属门窗扇上的中空玻璃，还包括一对木质门窗框、木质门窗扇和仿古花框，所述中空玻璃位于一对所述仿古花框之间，所述仿古花框通过若干卡接机构连接于所述木质门窗扇上；

4、所述金属门窗框内和所述金属门窗扇内均沿周侧设有空腔，所述金属门窗扇的空腔内设有加强框，所述金属门窗扇位于一对所述木质门窗扇之间并与所述木质门窗扇相贴合，所述木质门窗扇通过若干第一连接机构与所述加强框连接；

5、所述金属门窗框位于一对所述木质门窗框之间并与所述木质门窗框相贴合，一对所述木质门窗框通过若干第二连接机构相连接。

6、通过采用上述技术方案，通过第一连接机构将木质门窗扇安装在金属门窗扇上，通过第二连接机构将木质门窗框安装在金属门窗框上，使木质门窗框和木质门窗扇覆盖住金属门窗框和金属门窗扇，使仿古门窗整体更具有古朴的气息，并且同时具有金属门窗保温、隔音性好等优点。

7、另外，通过卡接机构将仿古花框安装在木质门窗扇上，相比于将仿古花框安装在中空玻璃内更能还原古香古色，并且便于拆卸和安装，方便清洁仿古花框。

8、可选的，所述第一连接机构包括插接板、连接组件和若干对用于夹持所述插接板的夹持组件，所述连接组件用于将所述插接板连接于所述木质门窗扇上；

9、所述金属门窗扇上设有通孔，所述加强框上设有若干供所述插接板插入的插接槽，所述插接槽内滑动设有限位杆，所述插接板置于所述插接槽内并抵紧在所述限位杆上；

10、所述插接槽的侧壁上设有若干凹槽，所述夹持组件一一对应设于所述凹槽内，所述夹持组件抵紧在所述插接板上。

11、通过采用上述技术方案，通过连接组件可以将插接板固定在木质门窗扇上，当插接板插入插接槽之前，夹持组件抵紧在限位杆上。当安装木质门窗扇时，将插接板插入插接槽并抵推限位杆，使夹持组件夹持住插接板，从而可以将木质门窗扇固定在金属门窗扇上，以增加仿古门窗的古朴气息。

12、可选的，所述夹持组件包括设于凹槽内的夹持弹簧和设于夹持弹簧上的夹杆，所述夹杆抵紧在所述插接板上。

13、通过采用上述技术方案，在夹持弹簧的弹力作用下，若干夹杆抵紧在插接板上对插接板进行限位，从而可以将木质门窗扇固定在金属门窗扇上。

14、可选的，所述连接组件包括连接板和若干连接螺钉，所述连接螺钉同时螺纹连接在所述连接板和木质门窗扇上，所述插接板设于所述连接板上，所述连接板置于所述通孔内。

15、通过采用上述技术方案，通过连接螺钉可以将金属材质的连接板固定在木质的木质门窗扇上，从而可以使金属材质的插接板更稳定的与木质门窗扇连接。

16、可选的，所述连接板的外周缘设于密封层，所述密封层与所述通孔的孔壁相贴合。

17、通过采用上述技术方案，密封层增加了连接板与金属门窗扇之间的密封性，从而可以提高仿古门窗的保温效果。

18、可选的，所述第二连接机构包括一对固连板，所述固连板通过若干固连螺钉一一对应连接于所述木质门窗框上；

19、其中一个所述固连板上设有若干插接管，另一个所述固连板上设有若干插接头，所述插接头上设有摩擦层，所述插接管和所述插接头穿过所述金属门窗框，且所述插接头插入所述插接管内，所述摩擦层与所述摩擦管相贴合。

20、通过采用上述技术方案，通过将插接头插入插接管内，使摩擦层抵紧在摩擦管上，从而可以将一对木质门窗框连接，使一对木质门窗框覆盖住金属门窗框。

21、可选的，所述卡接机构包括卡接块、复位组件和若干设于卡接块上的卡接弹簧，所述复位组件抵紧在所述仿古花框上用于复位卡接块；

22、所述仿古花框的边框上设有若干容置槽，所述木质门窗扇上设有若干卡接槽，所述卡接弹簧设于所述容置槽内，所述卡接块抵紧在所述卡接槽内。

23、通过采用上述技术方案，在卡接弹簧的弹力作用下可以将卡接块抵紧在卡接槽内，使仿古花框安装到木质门窗扇上。通过复位组件使卡接弹簧复位，以便于安装和拆卸仿古花框。

24、可选的，所述复位组件包括拉绳和复位块，所述拉绳的一端设于所述卡接块上，所述拉绳的另一端贯穿所述仿古花框的边框并与所述复位块连接，所述复位块抵紧在所述仿古花框上。

25、通过采用上述技术方案，通过拉动复位块，可以使拉绳带动卡接块收缩回容置槽内，从而便于将仿古花框安装至木质门窗扇上。

26、综上所述，本申请包括以下至少一种有益技术效果：

27、1、通过第一连接机构将木质门窗扇安装在金属门窗扇上，通过第二连接机构将木质门窗框安装在金属门窗框上，使木质门窗框和木质门窗扇覆盖住金属门窗框和金属门窗扇，使仿古门窗整体更具有古朴的气息，并且同时具有金属门窗保温、隔音性好等优点；

28、2、通过卡接机构将仿古花框安装在木质门窗扇上，相比于将仿古花框安装在中空玻璃内更能还原古香古色，并且便于拆卸和安装，方便清洁仿古花框。

技术特征：

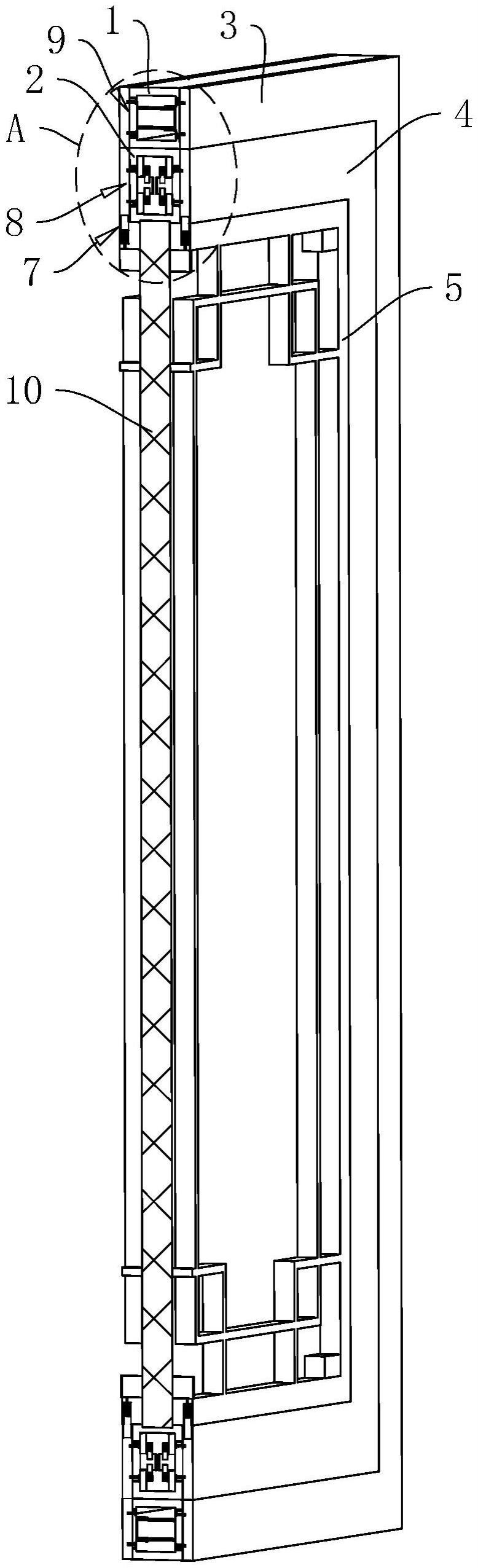

1.一种组合式仿古门窗，包括金属门窗框(1)、金属门窗扇(2)和安装在金属门窗扇(2)上的中空玻璃(10)，其特征在于：还包括一对木质门窗框(3)、木质门窗扇(4)和仿古花框(5)，所述中空玻璃(10)位于一对所述仿古花框(5)之间，所述仿古花框(5)通过若干卡接机构(7)连接于所述木质门窗扇(4)上；

2.根据权利要求1所述的一种组合式仿古门窗，其特征在于：所述第一连接机构(8)包括插接板(81)、连接组件(82)和若干对用于夹持所述插接板(81)的夹持组件(83)，所述连接组件(82)用于将所述插接板(81)连接于所述木质门窗扇(4)上；

3.根据权利要求2所述的一种组合式仿古门窗，其特征在于：所述夹持组件(83)包括设于凹槽(62)内的夹持弹簧(831)和设于夹持弹簧(831)上的夹杆(832)，所述夹杆(832)抵紧在所述插接板(81)上。

4.根据权利要求2所述的一种组合式仿古门窗，其特征在于：所述连接组件(82)包括连接板(821)和若干连接螺钉(822)，所述连接螺钉(822)同时螺纹连接在所述连接板(821)和木质门窗扇(4)上，所述插接板(81)设于所述连接板(821)上，所述连接板(821)置于所述通孔(102)内。

5.根据权利要求4所述的一种组合式仿古门窗，其特征在于：所述连接板(821)的外周缘设于密封层(823)，所述密封层(823)与所述通孔(102)的孔壁相贴合。

6.根据权利要求1所述的一种组合式仿古门窗，其特征在于：所述第二连接机构(9)包括一对固连板(94)，所述固连板(94)通过若干固连螺钉(95)一一对应连接于所述木质门窗框(3)上；

7.根据权利要求1所述的一种组合式仿古门窗，其特征在于：所述卡接机构(7)包括卡接块(71)、复位组件(73)和若干设于卡接块(71)上的卡接弹簧(72)，所述复位组件(73)抵紧在所述仿古花框(5)上用于复位卡接块(71)；

8.根据权利要求7所述的一种组合式仿古门窗，其特征在于：所述复位组件(73)包括拉绳(731)和复位块(732)，所述拉绳(731)的一端设于所述卡接块(71)上，所述拉绳(731)的另一端贯穿所述仿古花框(5)的边框并与所述复位块(732)连接，所述复位块(732)抵紧在所述仿古花框(5)上。

技术总结
本申请涉及一种组合式仿古门窗，应用在门窗技术的领域，其包括金属门窗框、金属门窗扇和安装在金属门窗扇上的中空玻璃，还包括一对木质门窗框、木质门窗扇和仿古花框，中空玻璃位于一对仿古花框之间，仿古花框通过若干卡接机构连接于木质门窗扇上；金属门窗框内和金属门窗扇内均沿周侧设有空腔，金属门窗扇的空腔内设有加强框，金属门窗扇位于一对木质门窗扇之间并与木质门窗扇相贴合，木质门窗扇通过若干第一连接机构与加强框连接；金属门窗框位于一对木质门窗框之间并与木质门窗框相贴合，一对木质门窗框通过第二连接机构相连接。本申请具有以下效果：可以使仿古门窗整体更具有古朴气息，同时具有金属门窗保温、隔音性好等优点。

技术研发人员：许梦夏,戈晓波,钱宇,韩健,刘凡
受保护的技术使用者：常州晋陵古建园林建设有限公司
技术研发日：20221226
技术公布日：2024/1/12
