一种设有密封蒸笼的电饭锅的制作方法

本技术涉及电饭锅，具体为一种设有密封蒸笼的电饭锅。

背景技术：

1、电饭锅是一种能够进行蒸、煮、炖、煨、焖等多种加工的现代化炊具，它不但能够把食物做熟，而且能够保温，使用起来清洁卫生，没有污染，省时省力，是家务劳动现代化不可缺少的用具之一。

2、常见的设有密封蒸笼的电饭锅一般是直接将密封蒸笼套接在内胆的顶部，通过加热内胆中的水对密封蒸笼中的食物进行加热处理，但现有的设有密封蒸笼的电饭锅其密封蒸笼与内胆的连接处留设有空隙，导致热气容易从缝隙中漏出，降低了电饭锅对蒸笼的加热效率，同时密封蒸笼与内胆的连接处连接不紧密，一不小心误碰到密封蒸笼容易使得其从内胆上倒落，从而导致食物散落造成浪费，并且现有的设有密封蒸笼的电饭锅一般放置在指定位置进行使用，在工作时容易被玩耍的小孩子碰到或者被成人误碰，从而摔落造成损坏，故而提出一种设有密封蒸笼的电饭锅来解决上述问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种设有密封蒸笼的电饭锅，具备密封蒸笼与内胆的连接处密封性好且连接紧密，避免热气容易从缝隙中漏出，从而降低电饭锅对蒸笼的加热效率，同时避免一不小心误碰到密封蒸笼容易使得其从内胆上倒落，从而导致食物散落造成浪费，可以将该电饭锅进行固定，避免在工作时容易被玩耍的小孩子碰到或者被成人误碰，从而摔落造成损坏，同时便于拆卸，避免影响电饭锅的正常使用等优点，解决了现有的设有密封蒸笼的电饭锅其密封蒸笼与内胆的连接处留设有空隙，导致热气容易从缝隙中漏出，降低了电饭锅对蒸笼的加热效率，同时密封蒸笼与内胆的连接处连接不紧密，一不小心误碰到密封蒸笼容易使得其从内胆上倒落，从而导致食物散落造成浪费，并且现有的设有密封蒸笼的电饭锅一般放置在指定位置进行使用，在工作时容易被玩耍的小孩子碰到或者被成人误碰，从而摔落造成损坏的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种设有密封蒸笼的电饭锅，包括电饭锅本体，所述电饭锅本体的内部活动连接有内胆，所述内胆的内部设置有密封连接结构；

3、所述密封连接结构包括密封圈、第一限位板、连接槽、安装座、第二限位板、蒸笼本体、锅盖、底座、卡槽、固定板、弹簧、限位块、卡柱和活动柱，所述密封圈固定连接在内胆的内部，所述内胆的内部固定连接有第一限位板，所述内胆的内部开设有连接槽，所述内胆的内部活动连接有安装座，所述安装座的外部固定连接有第二限位板，所述安装座的外部固定连接有蒸笼本体，所述蒸笼本体的内部活动连接有锅盖，所述电饭锅本体的外部固定连接有底座，所述底座的内部开设有卡槽，所述底座的外部活动连接有固定板，所述固定板的内部固定连接有弹簧，所述弹簧的外部固定连接有限位块，所述限位块的外部固定连接有卡柱，所述限位块的外部固定连接有活动柱。

4、进一步，所述内胆的外部套接在电饭锅本体的内部，所述密封圈为橡胶密封圈，所述密封圈的外部与内胆靠顶部的内侧固定连接，所述连接槽开设在内胆顶部的内侧。

5、进一步，所述安装座的外部通过连接槽插接在内胆顶部的内侧，且安装座的底部与密封圈的顶部贴合在一起，所述第一限位板的数量为两个，两个所述第一限位板的外部分别固定连接在内胆左右两侧的顶部内侧。

6、进一步，所述第二限位板的数量为两个，两个所述第二限位板的相邻一侧分别与安装座的左右两侧固定连接，且每个第二限位板分别与每个第一限位板卡接，所述安装座的顶部与蒸笼本体的底部固定连接。

7、进一步，所述锅盖底部的外侧与蒸笼本体顶部的内侧螺纹连接，且锅盖底部的外侧与内胆顶部的内侧螺纹连接，所述底座的顶部与电饭锅本体的底部固定连接，所述卡槽的数量为两个，连个所述卡槽呈对称开设在底座左右两侧的内部。

8、进一步，所述弹簧的数量为两个，两个所述弹簧的外部分别与固定板左右两侧的内部固定连接，所述限位块的数量为两个，两个所述限位块的外部分别与两个弹簧的外部固定连接。

9、进一步，所述卡柱的数量为两个，两个所述卡柱的外部分别与两个限位块的外部固定连接，所述活动柱的数量为两个，两个所述活动柱的外部分别与两个限位块的外部固定连接。

10、与现有技术相比，本申请的技术方案具备以下有益效果：

11、该设有密封蒸笼的电饭锅，通过设置密封圈、第一限位板、连接槽、安装座、第二限位板和蒸笼本体，方便密封蒸笼与内胆的连接处密封性好且连接紧密，避免热气容易从缝隙中漏出，从而降低电饭锅对蒸笼的加热效率，同时避免一不小心误碰到密封蒸笼容易使得其从内胆上倒落，从而导致食物散落造成浪费，通过设置底座、卡槽、固定板、弹簧、限位块、卡柱和活动柱，方便将该电饭锅进行固定，避免在工作时容易被玩耍的小孩子碰到或者被成人误碰，从而摔落造成损坏，同时使得该电饭锅便于拆卸，避免影响电饭锅的正常使用。

技术特征：

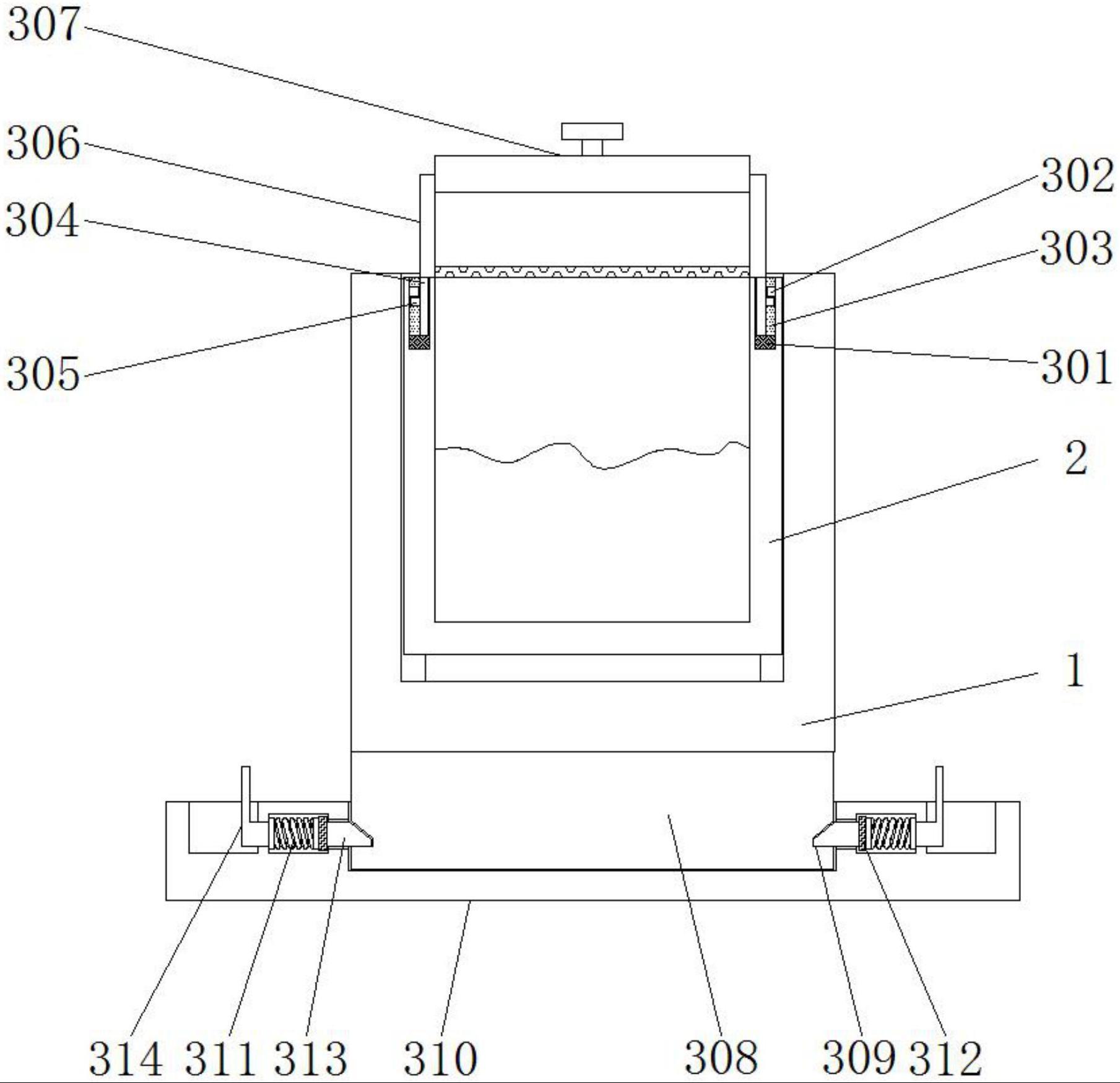

1.一种设有密封蒸笼的电饭锅，包括电饭锅本体(1)，其特征在于：所述电饭锅本体(1)的内部活动连接有内胆(2)，所述内胆(2)的内部设置有密封连接结构(3)；

2.根据权利要求1所述的一种设有密封蒸笼的电饭锅，其特征在于：所述内胆(2)的外部套接在电饭锅本体(1)的内部，所述密封圈(301)为橡胶密封圈，所述密封圈(301)的外部与内胆(2)靠顶部的内侧固定连接，所述连接槽(303)开设在内胆(2)顶部的内侧。

3.根据权利要求1所述的一种设有密封蒸笼的电饭锅，其特征在于：所述安装座(304)的外部通过连接槽(303)插接在内胆(2)顶部的内侧，且安装座(304)的底部与密封圈(301)的顶部贴合在一起，所述第一限位板(302)的数量为两个，两个所述第一限位板(302)的外部分别固定连接在内胆(2)左右两侧的顶部内侧。

4.根据权利要求1所述的一种设有密封蒸笼的电饭锅，其特征在于：所述第二限位板(305)的数量为两个，两个所述第二限位板(305)的相邻一侧分别与安装座(304)的左右两侧固定连接，且每个第二限位板(305)分别与每个第一限位板(302)卡接，所述安装座(304)的顶部与蒸笼本体(306)的底部固定连接。

5.根据权利要求1所述的一种设有密封蒸笼的电饭锅，其特征在于：所述锅盖(307)底部的外侧与蒸笼本体(306)顶部的内侧螺纹连接，且锅盖(307)底部的外侧与内胆(2)顶部的内侧螺纹连接，所述底座(308)的顶部与电饭锅本体(1)的底部固定连接，所述卡槽(309)的数量为两个，连个所述卡槽(309)呈对称开设在底座(308)左右两侧的内部。

6.根据权利要求1所述的一种设有密封蒸笼的电饭锅，其特征在于：所述弹簧(311)的数量为两个，两个所述弹簧(311)的外部分别与固定板(310)左右两侧的内部固定连接，所述限位块(312)的数量为两个，两个所述限位块(312)的外部分别与两个弹簧(311)的外部固定连接。

7.根据权利要求1所述的一种设有密封蒸笼的电饭锅，其特征在于：所述卡柱(313)的数量为两个，两个所述卡柱(313)的外部分别与两个限位块(312)的外部固定连接，所述活动柱(314)的数量为两个，两个所述活动柱(314)的外部分别与两个限位块(312)的外部固定连接。

技术总结
本技术涉及一种设有密封蒸笼的电饭锅，包括电饭锅本体，所述电饭锅本体的内部活动连接有内胆，所述内胆的内部设置有密封连接结构；所述密封连接结构包括密封圈、第一限位板、连接槽、安装座、第二限位板、蒸笼本体、锅盖、底座和卡槽。该设有密封蒸笼的电饭锅，通过设置密封圈、第一限位板、连接槽、安装座、第二限位板和蒸笼本体，方便密封蒸笼与内胆的连接处密封性好且连接紧密，同时避免一不小心误碰到密封蒸笼容易使得其从内胆上倒落，从而导致食物散落造成浪费，通过设置底座、卡槽、固定板、弹簧、限位块、卡柱和活动柱，方便将该电饭锅进行固定，避免在工作时容易被玩耍的小孩子碰到或者被成人误碰，从而摔落造成损坏。

技术研发人员：潘英斌,马杰,胡志刚,朱军
受保护的技术使用者：广西美电智能制造有限公司
技术研发日：20221230
技术公布日：2024/1/13
