一种密封性好的双开铰链冷库门的制作方法

本技术涉及一种双开铰链冷库门，尤其涉及一种密封性好的双开铰链冷库门。

背景技术：

1、随着社会的发展，人们生活水平的提高，人们对于食品储藏新鲜度要求逐步提高，因此冷储产品的冷储设备要求也被逐步提高，而冷库作为产品冷藏冷冻最常见的设备，具有保鲜性能好、储藏时间长、储藏容量大等优点，使得冷库进行食品储藏更受青睐，一般冷库内外温差在40℃以上，对隔热、密封效果要求非常高，而冷库门作为整个冷库最重要的部件，其密封、隔热性能好坏直接影响整个冷库冷藏冷冻效果。

2、专利授权公告号为cn216347303u的专利，公开了一种冷库门除臭装置及冷库门，属于冷库门技术领域，本实用新型提供一种冷库门除臭装置，包括滑轨和冷库门主体，冷库门主体通过滑轮安装在滑轨上，所述冷库门主体的一侧通过螺栓连接有限位轴、防护罩二和净化设备，所述限位轴活动连接有防护板，所述防护板的一侧固定连接有防护罩一，所述防护罩一与防护罩二连接，且防护罩一开设有开口，所述开口安装有防尘网，所述限位轴开设有限位槽，且限位轴的一端活动套设有限位套，所述限位套的内部固定连接有限位块，所述限位块与限位槽滑动连接，上述专利虽然能够可供使用，但上述专利通过滑轮将冷库门主体安装在滑轨上的安装方式容易受到外界影响而导致冷库门主体移动打开，进而使得冷库封闭不严，从而出现冷气外泄等情况。

3、因此亟需提供设计一种密封性好的双开铰链冷库门，该冷库门通过保温气囊、卡杆、卡块和第一弹性件的设置，以此来达到密封性好的目的。

技术实现思路

1、为了克服上述专利通过滑轮将冷库门主体安装在滑轨上的安装方式容易受到外界影响而导致冷库门主体移动打开，进而使得冷库封闭不严，从而出现冷气外泄等情况的缺点，提供一种密封性好的双开铰链冷库门，该冷库门通过保温气囊、卡杆、卡块和第一弹性件的设置，以此来达到密封性好的目的。

2、本实用新型通过以下技术途径实现：一种密封性好的双开铰链冷库门，包括有门框、铰链、把手、第一冷藏门、第二冷藏门，门框前侧的左右两侧均前后对称设置有铰链，左侧的两个铰链之间设置有第一冷藏门，右侧的两个铰链之间设置有第二冷藏门，第一冷藏门和第二冷藏门中部前侧均设置有把手，还包括有保温气囊、拉杆、卡杆、第一固定块、第二固定块、卡块和第一弹性件，第一冷藏门右侧和第二冷藏门左侧均设置有保温气囊，第二冷藏门前侧上下对称设置有第一固定块，第一固定块内开有卡槽，两个卡槽内滑动式设置有卡杆，两个卡杆之间连接有拉杆，第一冷藏门前侧上下对称设置有第二固定块，卡杆左部在第二固定块内滑动，第二固定块内后侧滑动式设置有卡块，卡块与第二固定块之间连接有多个第一弹性件。

3、进一步的，还包括有观察窗和密封框，第一冷藏门和第二冷藏门内嵌入式设置有密封框，密封框内嵌入式设置有观察窗。

4、进一步的，还包括有固定套、防撞板和第二弹性件，第一冷藏门和第二冷藏门下部前侧均连接有固定套，固定套内滑动式设置有防撞板，防撞板与固定套之间连接有多个第二弹性件。

5、进一步的，还包括有螺杆、第三固定块、触发块、报警灯和防护壳，第二冷藏门内左部设置有第三固定块，第二冷藏门上螺纹式设置有螺杆，螺杆前端连接有触发块，第二冷藏门左部前侧安装有报警灯，触发块向前移动能够与报警灯接触，报警灯上安装有防护壳。

6、进一步的，还包括有防雾贴片，观察窗前侧设置有防雾贴片。

7、进一步的，还包括有垫块，门框前侧设置有垫块，第一冷藏门和第二冷藏门位于垫块内。

8、采用了上述对本实用新型结构的描述可知，本实用新型的设计出发点、理念及优点是：1、通过卡杆能够将第一冷藏门和第二冷藏门固定，以免第一冷藏门和第二冷藏门被误开或闭合不完全，从而提高密封效果。

9、2、通过在防撞板和第二弹性件的作用下，能够减少外界物体撞击时的冲击力，从而实现防撞效果。

10、3、通过转动螺杆，使螺杆带动触发块向前移动将报警灯触发，进而使报警灯发出警报，从而起到提醒、呼救作用。

技术特征：

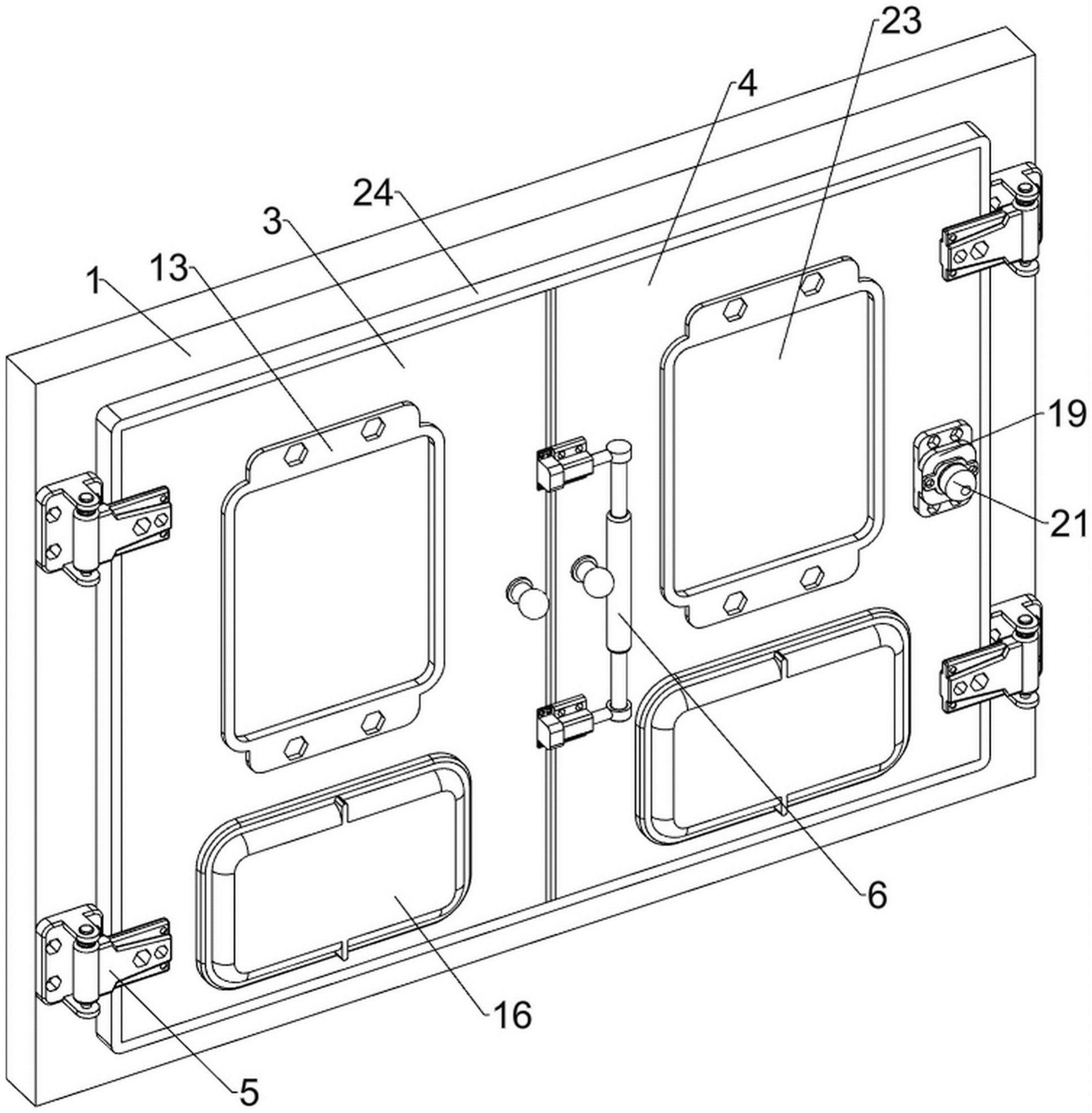

1.一种密封性好的双开铰链冷库门，包括有门框(1)、铰链(5)、把手(2)、第一冷藏门(3)、第二冷藏门(4)，门框(1)前侧的左右两侧均前后对称设置有铰链(5)，左侧的两个铰链(5)之间设置有第一冷藏门(3)，右侧的两个铰链(5)之间设置有第二冷藏门(4)，第一冷藏门(3)和第二冷藏门(4)中部前侧均设置有把手(2)，其特征在于，还包括有保温气囊(401)、拉杆(6)、卡杆(7)、第一固定块(8)、第二固定块(10)、卡块(11)和第一弹性件(12)，第一冷藏门(3)右侧和第二冷藏门(4)左侧均设置有保温气囊(401)，第二冷藏门(4)前侧上下对称设置有第一固定块(8)，

2.根据权利要求1所述的一种密封性好的双开铰链冷库门，其特征在于，还包括有观察窗(13)和密封框(14)，第一冷藏门(3)和第二冷藏门(4)内嵌入式设置有密封框(14)，密封框(14)内嵌入式设置有观察窗(13)。

3.根据权利要求2所述的一种密封性好的双开铰链冷库门，其特征在于，还包括有固定套(15)、防撞板(16)和第二弹性件(17)，第一冷藏门(3)和第二冷藏门(4)下部前侧均连接有固定套(15)，固定套(15)内滑动式设置有防撞板(16)，防撞板(16)与固定套(15)之间连接有多个第二弹性件(17)。

4.根据权利要求3所述的一种密封性好的双开铰链冷库门，其特征在于，还包括有螺杆(18)、第三固定块(19)、触发块(20)、报警灯(21)和防护壳(22)，第二冷藏门(4)内左部设置有第三固定块(19)，第二冷藏门(4)上螺纹式设置有螺杆(18)，螺杆(18)前端连接有触发块(20)，第二冷藏门(4)左部前侧安装有报警灯(21)，触发块(20)向前移动能够与报警灯(21)接触，报警灯(21)上安装有防护壳(22)。

5.根据权利要求4所述的一种密封性好的双开铰链冷库门，其特征在于，还包括有防雾贴片(23)，观察窗(13)前侧设置有防雾贴片(23)。

6.根据权利要求5所述的一种密封性好的双开铰链冷库门，其特征在于，还包括有垫块(24)，门框(1)前侧设置有垫块(24)，第一冷藏门(3)和第二冷藏门(4)位于垫块(24)内。

技术总结
本技术涉及一种双开铰链冷库门，尤其涉及一种密封性好的双开铰链冷库门。本技术提供一种密封性好的双开铰链冷库门，该冷库门通过保温气囊、卡杆、卡块和第一弹性件的设置，以此来达到密封性好的目的。本技术提供了这样一种密封性好的双开铰链冷库门，包括有门框、铰链、把手、第一冷藏门和第二冷藏门，门框前侧的左右两侧均前后对称设置有铰链，左侧的两个铰链之间设置有第一冷藏门，右侧的两个铰链之间设置有第二冷藏门，第一冷藏门和第二冷藏门中部前侧均设置有把手。通过卡杆能够将第一冷藏门和第二冷藏门固定，以免第一冷藏门和第二冷藏门被误开或闭合不完全，从而提高密封效果。

技术研发人员：谢迎松
受保护的技术使用者：丹特制冷设备（广州）有限公司
技术研发日：20230105
技术公布日：2024/1/12
