一种救援梯

本技术涉及救援梯，具体是一种救援梯。

背景技术：

1、消防梯是一种在低楼层发生火灾时供消防人员进行灭火与救援一体等功能的梯子，可以很好的辅助消防人员进行灭火救人。

2、现有救援梯两侧会设置有用于对攀爬梯进行支撑的支撑杆，在使用时，需要两个人将两个支撑杆展开，并始终扶持着这两个支撑杆。

3、这就需要多名消防员一起工作，使用人员过多，造成人员的浪费，且支撑杆在支撑的过程中，由于缺乏其他结构支撑，稳定性较差，不便于使用者使用。

4、针对上述问题，现在设计一种改进的救援梯。

技术实现思路

1、本实用新型的目的在于提供一种救援梯，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种救援梯，包括攀爬梯和支撑机构，所述攀爬梯中心位置的侧壁上通过铰链转动连接有用于对攀爬梯进行支撑的支撑板，所述支撑板远离攀爬梯的一端安装有便于支撑板与地面接触的支撑筒。

4、所述支撑机构设置在支撑筒上，用于增加支撑筒的长度，提高支撑筒与地面的接触面积，从而提高支撑板对攀爬梯的支撑效率。

5、作为本实用新型进一步的方案：所述支撑机构包括两个滑块，所述支撑筒的中心位置安装有挡板，两个所述滑块分别滑动连接在挡板两侧的支撑筒内壁上，所述滑块靠近支撑筒中心位置的一端安装有用于拉动滑块靠近挡板的拉簧，所述拉簧远离滑块的一端安装在挡板上，所述滑块远离支撑筒中心位置的一端通过铰链转动连接有用于增加支撑筒长度的支撑杆，所述支撑板的侧壁上安装有用于收纳放置支撑杆的放置槽，所述放置槽上设置有用于将放置槽和支撑杆固定在一起的第一紧固螺钉。

6、作为本实用新型再进一步的方案：在支撑板和攀爬梯之间设置有用于使攀爬梯和支撑板固定连接的连接机构，所述连接机构包括固定筒，所述固定筒通过铰链转动连接在攀爬梯的侧壁下端，所述固定筒的内壁上滑动连接有滑杆，所述滑杆远离固定筒的一端穿过固定筒通过铰链转动连接在支撑板的侧壁上，所述固定筒靠近支撑板的侧壁上设置有用于将固定筒和滑杆固定在一起的第二紧固螺钉。

7、作为本实用新型再进一步的方案：所述支撑板的侧壁上安装有用于提高支撑板结构强度的加强肋条。

8、作为本实用新型再进一步的方案：所述支撑杆远离支撑筒的一端安装有便于支撑杆与地面接触的摩擦块。

9、作为本实用新型再进一步的方案：所述放置槽的内壁上安装有便于对放置槽进行夹持的橡胶垫。

10、作为本实用新型再进一步的方案：所述攀爬梯的下端安装有便于攀爬梯固定在地面上的尖刺。

11、作为本实用新型再进一步的方案：所述支撑筒的侧壁上安装有若干个用于提高支撑筒侧壁摩擦力的支撑条。

12、与现有技术相比，本实用新型的有益效果是：

13、1、本实用新型与现有技术相比，通过将支撑杆插入到支撑筒的内部，从而增大支撑筒的长度，提高支撑筒与地面的接触面积，避免攀爬梯发生左右晃动，提高攀爬梯使用时的稳定性，便于使用者使用。

14、2、本实用新型将固定筒和滑杆固定在一起，使攀爬梯、支撑板和固定筒之间形成稳定的三角形，进一步提高攀爬梯使用时的稳定性，便于使用者使用。

技术特征：

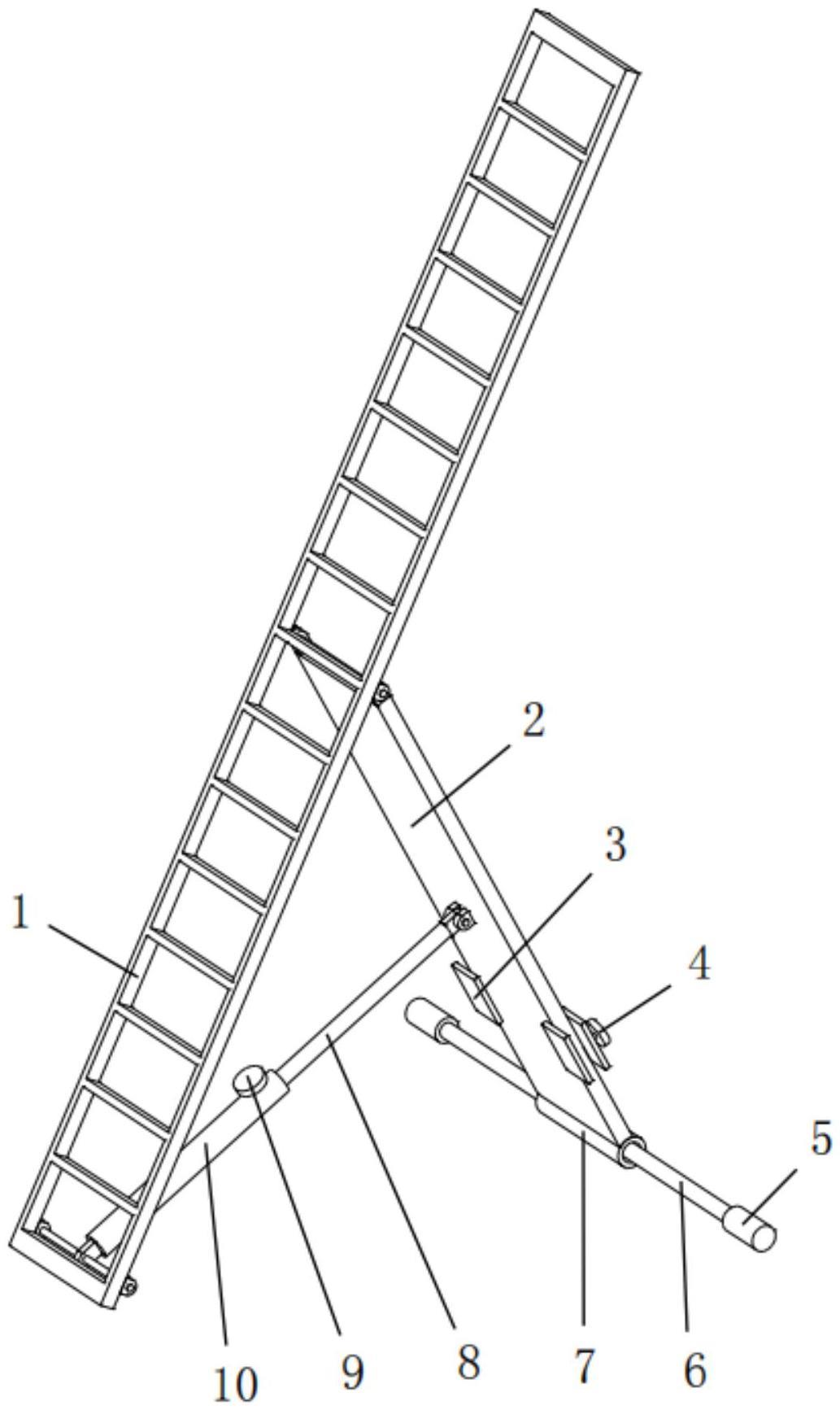

1.一种救援梯，包括攀爬梯(1)和支撑机构，所述攀爬梯(1)中心位置的侧壁上通过铰链转动连接有用于对攀爬梯(1)进行支撑的支撑板(2)，其特征在于，所述支撑板(2)远离攀爬梯(1)的一端安装有便于支撑板(2)与地面接触的支撑筒(7)；

2.根据权利要求1所述的一种救援梯，其特征在于，所述支撑机构包括两个滑块(12)，所述支撑筒(7)的中心位置安装有挡板，两个所述滑块(12)分别滑动连接在挡板两侧的支撑筒(7)内壁上，所述滑块(12)靠近支撑筒(7)中心位置的一端安装有用于拉动滑块(12)靠近挡板的拉簧(11)，所述拉簧(11)远离滑块(12)的一端安装在挡板上，所述滑块(12)远离支撑筒(7)中心位置的一端通过铰链转动连接有用于增加支撑筒(7)长度的支撑杆(6)，所述支撑板(2)的侧壁上安装有用于收纳放置支撑杆(6)的放置槽(3)，所述放置槽(3)上设置有用于将放置槽(3)和支撑杆(6)固定在一起的第一紧固螺钉(4)。

3.根据权利要求1所述的一种救援梯，其特征在于，在支撑板(2)和攀爬梯(1)之间设置有用于使攀爬梯(1)和支撑板(2)固定连接的连接机构，所述连接机构包括固定筒(10)，所述固定筒(10)通过铰链转动连接在攀爬梯(1)的侧壁下端，所述固定筒(10)的内壁上滑动连接有滑杆(8)，所述滑杆(8)远离固定筒(10)的一端穿过固定筒(10)通过铰链转动连接在支撑板(2)的侧壁上，所述固定筒(10)靠近支撑板(2)的侧壁上设置有用于将固定筒(10)和滑杆(8)固定在一起的第二紧固螺钉(9)。

4.根据权利要求1所述的一种救援梯，其特征在于，所述支撑板(2)的侧壁上安装有用于提高支撑板(2)结构强度的加强肋条。

5.根据权利要求2所述的一种救援梯，其特征在于，所述支撑杆(6)远离支撑筒(7)的一端安装有便于支撑杆(6)与地面接触的摩擦块(5)。

6.根据权利要求2所述的一种救援梯，其特征在于，所述放置槽(3)的内壁上安装有便于对放置槽(3)进行夹持的橡胶垫。

7.根据权利要求1所述的一种救援梯，其特征在于，所述攀爬梯(1)的下端安装有便于攀爬梯(1)固定在地面上的尖刺。

8.根据权利要求2所述的一种救援梯，其特征在于，所述支撑筒(7)的侧壁上安装有若干个用于提高支撑筒(7)侧壁摩擦力的支撑条。

技术总结
本技术公开了一种救援梯，涉及救援梯技术领域，该救援梯包括攀爬梯和支撑机构，所述攀爬梯中心位置的侧壁上通过铰链转动连接有用于对攀爬梯进行支撑的支撑板，所述支撑板远离攀爬梯的一端安装有便于支撑板与地面接触的支撑筒，所述支撑机构设置在支撑筒上，用于增加支撑筒的长度，本技术与现有技术相比，通过将支撑杆插入到支撑筒的内部，从而增大支撑筒的长度，提高支撑筒与地面的接触面积，避免攀爬梯发生左右晃动，提高攀爬梯使用时的稳定性，本技术将固定筒和滑杆固定在一起，使攀爬梯、支撑板和固定筒之间形成稳定的三角形，进一步提高攀爬梯使用时的稳定性，便于使用者使用。

技术研发人员：许志明,许北祈,张铁军,钟庆煊
受保护的技术使用者：广州新华学院
技术研发日：20230106
技术公布日：2024/1/13
