一种自动伸缩的多功能靠背椅的制作方法

本技术涉及靠背椅领域，具体为一种自动伸缩的多功能靠背椅。

背景技术：

1、靠背椅是一种便于人们休息的生活家具，其椅面一般为方形，有靠背，人坐在靠背椅上通过靠背来支撑脊柱使人体放松。随着社会发展，人们对靠背椅使用性能上的需求也逐渐增多，比如靠背椅对腿部的支撑，大部分靠背椅的高度是固定的而不同人的坐高和腿长是有差异的，尤其是老人等群体。

2、根据公开号为cn201921474723.x的中国专利公开了一种自动伸缩的多功能靠背椅，该实用新型通过设置椅垫、脚凳，椅垫支撑住老人的双腿，避免老人全身的重量全部压在臀部。针对上述公开的专利内容，发明人认为脚凳虽然能够支撑使用者的双腿，但由于脚凳会通过弹簧上下移动，导致脚凳不稳定，进而难以稳定支撑使用者的双腿，从而降低了该靠背椅的使用效果。

技术实现思路

1、基于此，本实用新型的目的是提供一种自动伸缩的多功能靠背椅，以解决上述技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自动伸缩的多功能靠背椅，包括靠背椅和活动板，所述活动板的一侧设有第一套筒，所述第一套筒的一侧安装有固定板，所述固定板的一侧设有第二套筒，所述第一套筒和第二套筒的内部均设有升降组件，所述升降组件包括安装板和限位槽，所述限位槽的内部设有限位块，所述限位块的一侧安装有齿条，所述安装板上安装有驱动电机，所述驱动电机的输出端连接有齿轮，所述齿条的顶部连接有滑板，所述靠背椅上设有两个扶手，一个所述扶手的顶部分别设有控制器和防触组件。通过采用上述技术方案，驱动电机工作时可带动齿轮转动，进而可带动齿条移动，同时使用者可坐在靠背椅上，而扶手可起到防护作用。

3、进一步的，所述防触组件包括两个连接板，两个所述连接板之间连接有活动轴，所述活动轴上设有防护板，所述防护板的底部安装有复位弹簧。通过采用上述技术方案，由于防护板一直遮挡控制器，进而防止使用者误触控制器，进而可对控制器起到防护作用。

4、进一步的，所述防护板的一侧连接有凸块，所述复位弹簧的底端与扶手连接。通过采用上述技术方案，便于通过凸块转动防护板，且防护板转动时会拉伸复位弹簧，以便后续防护板复位。

5、进一步的，所述齿条通过限位板与限位槽滑动连接，所述齿条与齿轮啮合。通过采用上述技术方案，齿轮转动时会带动齿条上下移动，齿条上下移动后会带动滑板移动。

6、进一步的，所述滑板的顶部安装有贯穿第一套筒和第二套筒的支撑杆，所述支撑杆的顶端连接有支撑板。通过采用上述技术方案，滑板移动时会带动支撑杆移动，支撑杆则会带动支撑板移动。

7、进一步的，所述靠背椅的内部设有两个侧板，一个所述侧板的一侧安装有电机，所述电机的输出端连接有丝杆。通过采用上述技术方案，电机工作可带动丝杆转动，丝杆转动后可带动活动座移动。

8、进一步的，所述丝杆的外表面套接有活动座，所述活动座的底部与活动板连接，所述活动座与丝杆螺纹连接。通过采用上述技术方案，丝杆转动时会带动活动座移动，活动座移动会带动活动板移动。

9、综上所述，本实用新型主要具有以下有益效果：

10、1、本实用新型通过设置有升降组件，当需调整支撑板的高度时，使用者可启动驱动电机，驱动电机工作时可带动齿轮转动，进而可带动齿条移动，再带动滑板移动，并带动支撑杆和支撑板移动，进而可调整支撑板的位置，且调整位置后由于齿轮和齿条相啮合，可使支撑板稳固的停留在固定位置处，进而使得支撑板可对使用者的腿部进行支撑，并提高了支撑板的稳定性，防止支撑板随意移动而影响腿部的放置效果；

11、2、本实用新型通过设置有防触组件，由于防护板一直遮挡控制器，进而防止使用者误触控制器，从而可对控制器起到防护作用，避免功能靠背椅的功能随意被关停或启动，当需通过控制器启动电器件时，使用者可通过凸块转动防护板，且防护板转动时会拉伸复位弹簧，防护板转动后不再对控制器遮挡，此时便可通过控制器启停电器件。

技术特征：

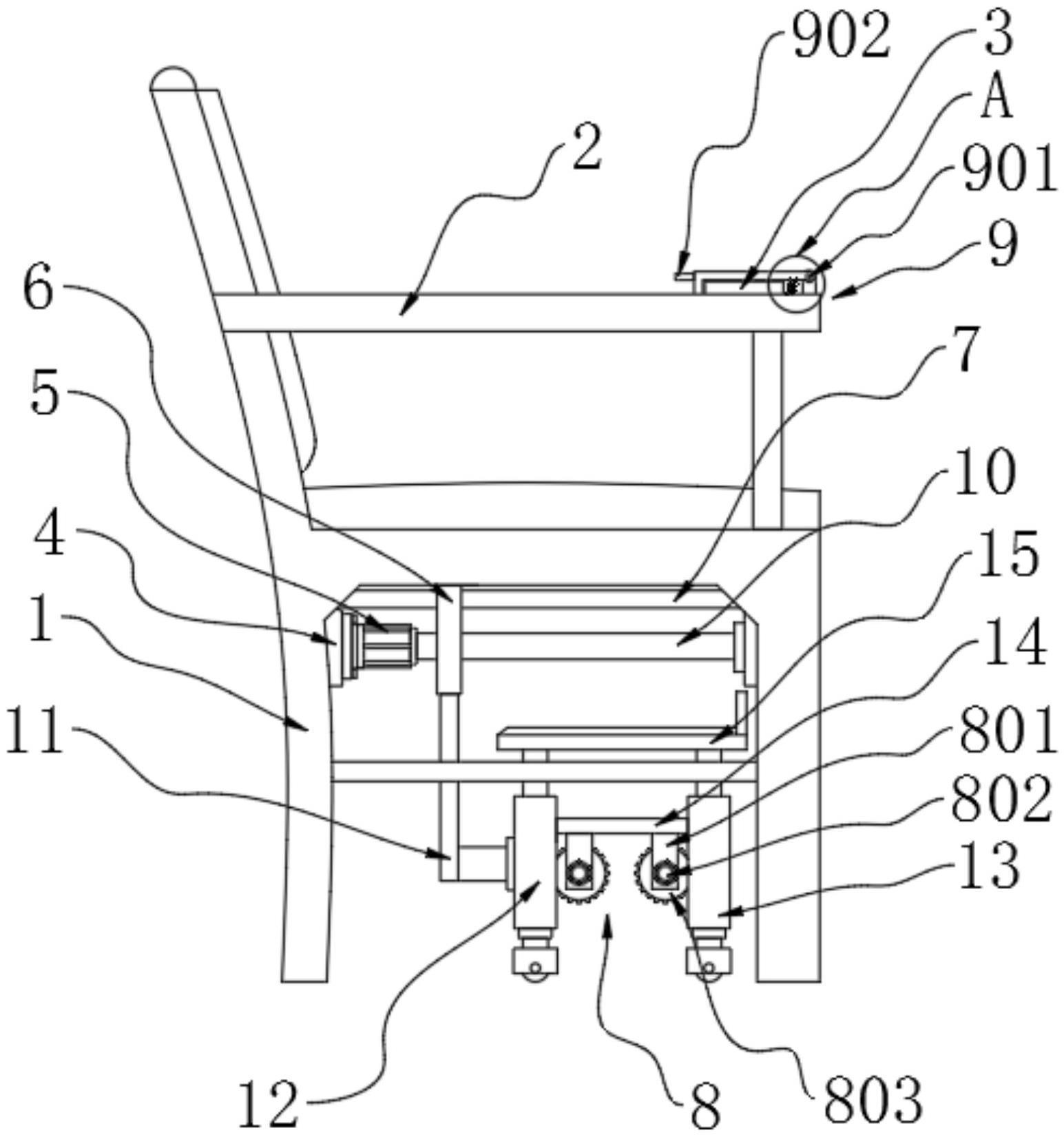

1.一种自动伸缩的多功能靠背椅，包括靠背椅（1）和活动板（11），其特征在于：所述活动板（11）的一侧设有第一套筒（12），所述第一套筒（12）的一侧安装有固定板（14），所述固定板（14）的一侧设有第二套筒（13），所述第一套筒（12）和第二套筒（13）的内部均设有升降组件（8），所述升降组件（8）包括安装板（801）和限位槽（806），所述限位槽（806）的内部设有限位块（805），所述限位块（805）的一侧安装有齿条（804），所述安装板（801）上安装有驱动电机（802），所述驱动电机（802）的输出端连接有齿轮（803），所述齿条（804）的顶部连接有滑板（807），所述靠背椅（1）上设有两个扶手（2），一个所述扶手（2）的顶部分别设有控制器（3）和防触组件（9）。

2.根据权利要求1所述的自动伸缩的多功能靠背椅，其特征在于：所述防触组件（9）包括两个连接板（904），两个所述连接板（904）之间连接有活动轴（901），所述活动轴（901）上设有防护板（905），所述防护板（905）的底部安装有复位弹簧（903）。

3.根据权利要求2所述的一种自动伸缩的多功能靠背椅，其特征在于：所述防护板（905）的一侧连接有凸块（902），所述复位弹簧（903）的底端与扶手（2）连接。

4.根据权利要求1所述的一种自动伸缩的多功能靠背椅，其特征在于：所述齿条（804）通过限位块（805）与限位槽（806）滑动连接，所述齿条（804）与齿轮（803）啮合。

5.根据权利要求1所述的一种自动伸缩的多功能靠背椅，其特征在于：所述滑板（807）的顶部安装有贯穿第一套筒（12）和第二套筒（13）的支撑杆（17），所述支撑杆（17）的顶端连接有支撑板（15）。

6.根据权利要求1所述的一种自动伸缩的多功能靠背椅，其特征在于：所述靠背椅（1）的内部设有两个侧板（4），一个所述侧板（4）的一侧安装有电机（5），所述电机（5）的输出端连接有丝杆（10）。

7.根据权利要求6所述的一种自动伸缩的多功能靠背椅，其特征在于：所述丝杆（10）的外表面套接有活动座（6），所述活动座（6）的底部与活动板（11）连接，所述活动座（6）与丝杆（10）螺纹连接。

技术总结
本技术公开了一种自动伸缩的多功能靠背椅，包括靠背椅和活动板，活动板的一侧设有第一套筒，第一套筒的一侧安装有固定板，固定板的一侧设有第二套筒，第一套筒和第二套筒的内部均设有升降组件，升降组件包括安装板和限位槽，限位槽的内部设有限位块。本技术通过设置有升降组件，当需调整支撑板的高度时，使用者可启动驱动电机，驱动电机工作时可带动齿轮转动，进而可带动齿条移动，再带动滑板移动，并带动支撑杆和支撑板移动，进而可调整支撑板的位置，且调整位置后由于齿轮和齿条相啮合，可使支撑板稳固的停留在固定位置处，进而使得支撑板可对使用者的腿部进行支撑，并提高了支撑板的稳定性。

技术研发人员：刘建霖,高金刚,钱显锋,陆海波,王超逸,杨宛莹,杜德春,金雅斌,冯春燕
受保护的技术使用者：浙江永圣家具有限公司
技术研发日：20230113
技术公布日：2024/1/12
