一种具有饮水口锁止结构的杯盖和杯子的制作方法

本技术涉及生活用品领域，尤其涉及一种具有饮水口锁止结构的杯盖和杯子。

背景技术：

1、水杯是我们生活中常用且必不可少的物品，可以盛装不同液体饮用，为了避免水杯内液体被污染，多用杯盖遮掩，为增加实用性现有市面上杯盖多设有翻盖，使用时只需将翻盖翻转打开即可，现有技术公开了一种防水咖啡杯(中国专利号cn201921687524.7)包括杯盖、杯身，杯盖与杯身通过螺纹连接，杯盖包括主体和翻盖，主体的顶面设有凹槽，其形状与翻盖相匹配，翻盖作垂直于凹槽所在面的翻转运动，凹槽靠近主体边缘处设有啜饮口，凹槽靠近主体顶面中心处设有进气口，翻盖的底面设置有与所述进气口和啜饮口相匹配的密封凸起。现有的翻盖都只是卡合在杯体边沿，虽可以保证饮水口密封，但单一的卡合很容易误触打开，造成杯内液体洒出，杯身发生碰撞或掉落，翻盖受力便会开启，造成液体倾洒，卡合部分使用久也会产生磨损，导致翻盖无法密封饮水口。

技术实现思路

1、本实用新型针对现有技术中的不足，提供一种具有饮水口锁止结构的杯盖，包括盖体，上部设有向下凹陷形成的安装腔，所述安装腔内壁两侧设有接触部，安装腔前部设有贯穿盖体的饮水口；盖板，可翻转的设置在安装腔内，所述盖板外侧设有能够与所述盖体边沿连接的卡扣件，所述盖板远离卡扣件一端设有向上延伸的凸台，所述盖板上部的卡扣件与凸台间设有安装座，所述安装座下部设有与饮水口相配合的封水件；锁止结构，包括可滑动的设置在安装座上的移动件和设置在移动件上的锁止件，所述锁止件能够跟随移动件的运动来与所述接触部连接或分离。

2、优选地，所述安装座两侧设有凹口，所述凹口内侧壁沿安装座长度方向前后设有能够与所述锁止件配合的两个锁止部，所述卡扣件与盖体边沿连接时接触部位于凹口内。

3、优选地，包括第一锁止部和第二锁止部，所述第一锁止部设置在凹口内侧壁靠近卡扣件一侧，所述第二锁止部设在远离第一锁止部且靠近凸台一侧，所述移动件下端面两侧设有锁止件，所述锁止件能够在凹口内沿安装座长度方向移动。

4、优选地，所述锁止件包括多个连接柱，所述连接柱能够在凹口内跟随移动件运动，所述连接柱一端与移动件下端面连接，所述连接柱远离移动件一端设有卡合块，所述卡合块能够与安装座抵接，所述卡合块能够与所述接触部连接或分离。

5、优选地，所述卡合块包括第一卡合部和第二卡合部，所述第一卡合部与安装座下端面抵接，所述第二卡合部能够跟随连接柱的运动来与所述接触部连接或分离，所述连接柱包括第一连接柱和第二连接柱，所述第一连接柱与所述第二连接柱之间设有限位部，所述限位部设置在第一卡合部一侧，所述限位部能够跟随连接柱的运动与第一锁止部或第二锁止部扣合。

6、优选地，所述移动件下端面设有沿安装座长度方向布置的多个导向条，所述导向条与安装座底部表面抵接，所述移动件上端面设有控制凸沿。

7、优选地，所述安装腔上设有进气孔，所述安装座下端设有安装槽，所述安装槽内设有连接条，所述连接条一端设有能够与进气孔连接的进气孔塞，所述连接条另一端设有能够套设在封水件上的封水塞。

8、优选地，所述盖板靠近凸台一端设有转轴，所述安装腔上设有供转轴通过的通孔，所述卡扣件设置在远离转轴一端，所述盖体边缘设有卡槽，所述卡扣件与卡槽卡合连接。

9、优选地，所述凸台下端设有凹槽，所述安装腔内远离卡槽一端内壁两侧设有保持部，所述保持部下端到安装腔底部距离大于凹槽上顶面到凸台上表面距离。

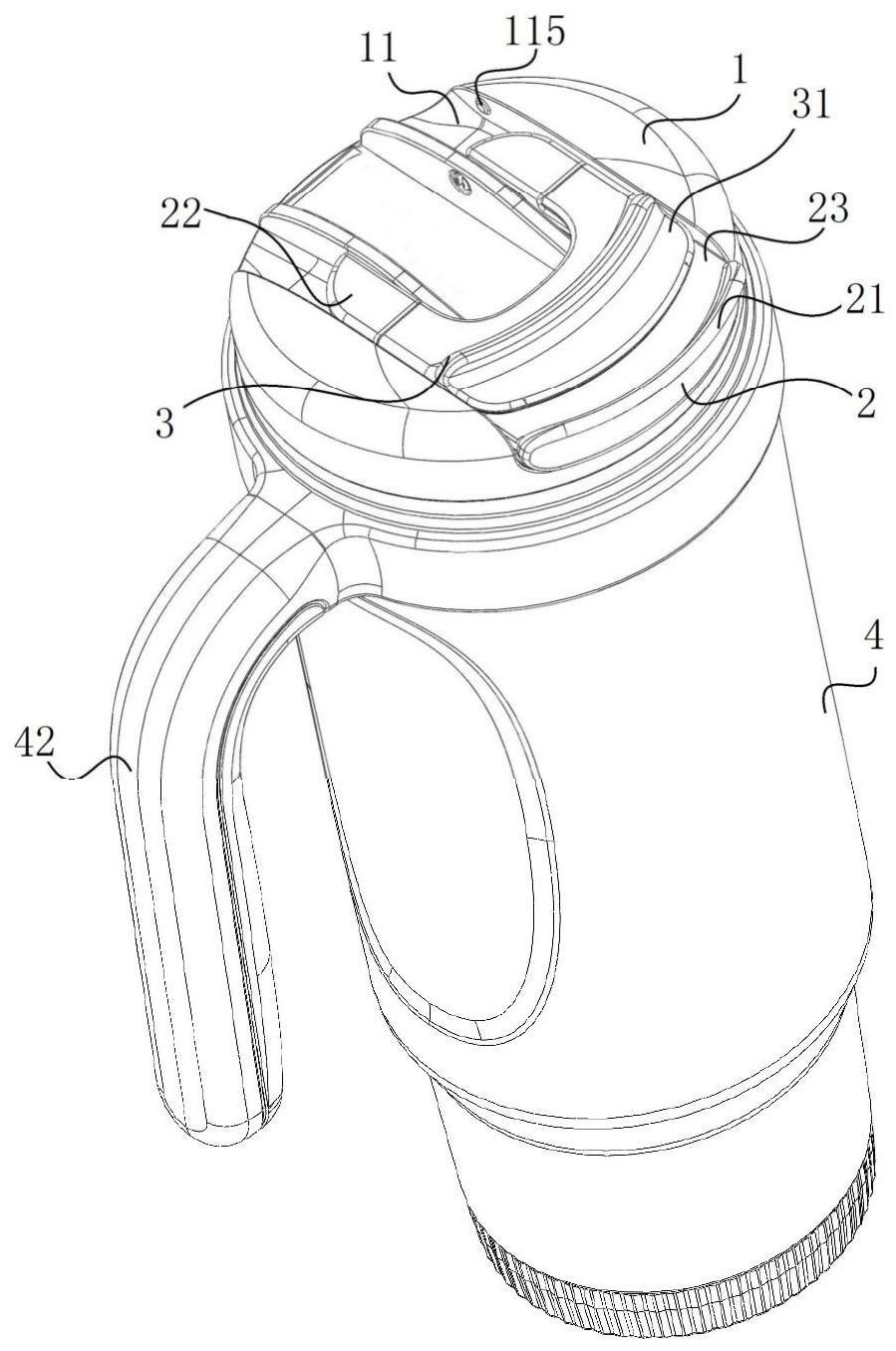

10、本实用新型还公开了一种杯子，其特征在于：包括杯体、手把件和具有饮水口锁止结构的杯盖，所述盖体设置在杯体顶部，盖体下端设有外螺纹与杯体上端内螺纹转动连接，所述盖体下端外螺纹上设有密封圈，所述杯体上端设有手把件，所述手把件包括手把部和连接部，所述连接部为圆环状，所述连接部通过螺纹与杯体外部固定连接，所述手把部固定在连接部外侧。

11、本实用新型公开具有饮水口锁止结构的杯盖和杯子包括盖体，上部设有向下凹陷形成的安装腔，安装腔内壁两侧设有接触部，安装腔前部设有贯穿盖体的饮水口；盖板，可翻转的设置在安装腔内，盖板外侧设有能够与所述盖体边沿连接的卡扣件，盖板远离卡扣件一端设有向上延伸的凸台，盖板上部的卡扣件与凸台间设有安装座，安装座下部设有与饮水口相配合的封水件；锁止结构，包括可滑动的设置在安装座上的移动件和设置在移动件上的锁止件，锁止件能够跟随移动件的运动来与所述接触部连接或分离。其中盖板能够翻转打开，进行开启或盖合，开启即可通过饮水口饮水，盖合及盖板上的封水件将饮水口盖住，避免液体流出。锁住结构能够跟随盖板翻转，移动件设置在安装座上，并且移动件可以沿安装座长度方向移动。当盖板闭合卡扣件与杯体边沿连接，同时锁止件与安装腔内壁两侧的接触部卡合，此时盖板无法翻转打开，盖板处于锁定状态；当锁止件运动到远离接触部位置时，盖板则可以翻转开启，即可进行饮水。锁止结构的设置在盖板盖合在饮水口保证液体无法流出的基础上，更解决了盖板误触打开，液体洒出的情况。

12、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

1.一种具有饮水口锁止结构的杯盖，其特征在于，包括：

2.根据权利要求1所述的具有饮水口锁止结构的杯盖，其特征在于：所述安装座两侧设有凹口，所述凹口内侧壁沿安装座长度方向前后设有能够与所述锁止件配合的两个锁止部，所述卡扣件与盖体边沿连接时接触部位于凹口内。

3.根据权利要求2所述的具有饮水口锁止结构的杯盖，其特征在于：包括第一锁止部和第二锁止部，所述第一锁止部设置在凹口内侧壁靠近卡扣件一侧，所述第二锁止部设在远离第一锁止部且靠近凸台一侧，所述移动件下端面两侧设有锁止件，所述锁止件能够在凹口内沿安装座长度方向移动。

4.根据权利要求3所述的具有饮水口锁止结构的杯盖，其特征在于：所述锁止件包括多个连接柱，所述连接柱能够在凹口内跟随移动件运动，所述连接柱一端与移动件下端面连接，所述连接柱远离移动件一端设有卡合块，所述卡合块能够与安装座抵接，所述卡合块能够与所述接触部连接或分离。

5.根据权利要求4所述的具有饮水口锁止结构的杯盖，其特征在于：所述卡合块包括第一卡合部和第二卡合部，所述第一卡合部与安装座下端面抵接，所述第二卡合部能够跟随连接柱的运动来与所述接触部连接或分离，所述连接柱包括第一连接柱和第二连接柱，所述第一连接柱与所述第二连接柱之间设有限位部，所述限位部设置在第一卡合部一侧，所述限位部能够跟随连接柱的运动与第一锁止部或第二锁止部扣合。

6.根据权利要求5所述的具有饮水口锁止结构的杯盖，其特征在于：所述移动件下端面设有沿安装座长度方向布置的多个导向条，所述导向条与安装座底部表面抵接，所述移动件上端面设有控制凸沿。

7.根据权利要求6所述的具有饮水口锁止结构的杯盖，其特征在于：所述安装腔上设有进气孔，所述安装座下端设有安装槽，所述安装槽内设有连接条，所述连接条一端设有能够与进气孔连接的进气孔塞，所述连接条另一端设有能够套设在封水件上的封水塞。

8.根据权利要求7所述的具有饮水口锁止结构的杯盖，其特征在于：所述盖板靠近凸台一端设有转轴，所述安装腔上设有供转轴通过的通孔，所述卡扣件设置在远离转轴一端，所述盖体边缘设有卡槽，所述卡扣件与卡槽卡合连接。

9.根据权利要求8所述的具有饮水口锁止结构的杯盖，其特征在于：所述凸台下端设有凹槽，所述安装腔内远离卡槽一端内壁两侧设有保持部，所述保持部下端到安装腔底部距离大于凹槽上顶面到凸台上表面距离。

10.一种杯子，其特征在于：包括杯体、手把件和如权利要求1-9任一所述的具有饮水口锁止结构的杯盖，所述盖体设置在杯体顶部，盖体下端设有外螺纹与杯体上端内螺纹转动连接，所述盖体下端外螺纹上设有密封圈，所述杯体上端设有手把件，所述手把件包括手把部和连接部，所述连接部为圆环状，所述连接部通过螺纹与杯体外部固定连接，所述手把部固定在连接部外侧。

技术总结
本技术公开了一种具有饮水口锁止结构和杯子，其中杯盖包括盖体，上部设有向下凹陷形成的安装腔，所述安装腔内壁两侧设有接触部，安装腔前部设有贯穿盖体的饮水口；盖板，可翻转的设置在安装腔内，所述盖板外侧设有能够与所述盖体边沿连接的卡扣件，所述盖板远离卡扣件一端设有向上延伸的凸台，所述盖板上部的卡扣件与凸台间设有安装座，所述安装座下部设有与饮水口相配合的封水件；锁止结构，包括可滑动的设置在安装座上的移动件和设置在移动件上的锁止件，所述锁止件能够跟随移动件的运动来与所述接触部连接或分离。通过锁止结构的设置避免了盖板误触打开，液体洒出的情况。

技术研发人员：黄思华
受保护的技术使用者：广东木森日用品有限公司
技术研发日：20230113
技术公布日：2024/1/12
