一种便于调节高度的伸缩式杀菌灯的制作方法

本技术涉及杀菌灯相关，具体为一种便于调节高度的伸缩式杀菌灯。

背景技术：

1、杀菌灯主要被运用在公共卫生中，通过杀菌灯发出的紫外线光使细菌当即死亡或不能繁殖后代，达到杀菌的目的，目前市场上的杀菌灯的样式繁多，可以满足不同的需求。

2、但是，一般的杀菌灯的高度固定，不能根据需求调节杀菌灯的高度，导致杀菌灯的适用范围小，而且现有的杀菌灯损坏时连同支架一起更换，造成资源的浪费，不能对不同尺寸的杀菌灯进行限位，同时现有的杀菌灯在使用时安装结构比较繁杂，在拆卸时比较费时，因此，我们提出一种便于调节高度的伸缩式杀菌灯，以便于解决上述中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种便于调节高度的伸缩式杀菌灯，以解决上述背景技术中提出的大多数伸缩式杀菌灯，不便于调节高度，而且不容易对杀菌灯进行更换，同时不方便让杀菌灯稳定的安装的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于调节高度的伸缩式杀菌灯，包括用于整体安装承载的底座，且底座的上侧设置有承载板；

3、还包括：

4、限位机构，所述限位机构设置在承载板的上侧，且限位机构包括连接条、齿轮、连接轴和微型电机，其中连接条滑动连接在承载板的左端内部；

5、支撑杆，所述支撑杆一体化连接在承载板的底端中间位置上，且支撑杆卡合连接在套筒的内部，并且套筒的底端固定连接在底座的上端；

6、连接槽，所述连接槽呈等间距的开设在底座的下端内部，且连接槽的内部螺纹连接有安装杆，同时安装杆的下端一体化连接有吸盘。

7、优选的，所述连接条的上端固定连接在顶板的左下端，且连接条的右端呈锯齿状结构，并且连接条的右端啮合设置有齿轮。

8、优选的，所述齿轮的圆心上固定连接有连接轴，且连接轴转动连接在承载板的上端，其中连接轴的前端安装有微型电机。

9、优选的，所述承载板的右上端以及顶板的右下端均开设有安装槽，且安装槽分别卡合连接在杀菌灯本体的上下两端，同时顶板通过连接条以及齿轮在承载板的上侧呈升降结构。

10、优选的，所述支撑杆上呈等间距的开设有连接孔，且连接孔与套筒上端的连接处嵌套连接有限位杆；

11、其中，所述限位杆的后端螺纹连接有限位盖，且限位杆的横截面呈“t”字形结构，并且限位杆上侧的承载板通过支撑杆以及套筒在底座的上侧呈升降结构。

12、与现有技术相比，本实用新型的有益效果是：该便于调节高度的伸缩式杀菌灯，便于调节高度，而且容易对杀菌灯进行更换，同时方便让杀菌灯稳定的安装；

13、设有支撑杆和套筒，承载板与底座的结构设计，使得支撑杆在套筒的内部升降，通过限位杆和限位盖对支撑杆在套筒内的位置进行限定，从而便于调节高度；

14、设有限位机构，顶板与承载板的结构设计，使得齿轮转动时通过连接条带动顶板下降，让杀菌灯本体的上下两端分别卡合连接在安装槽的内部，从而容易对杀菌灯本体进行更换；

15、设有吸盘和安装杆，连接槽的内部螺纹连接有安装杆，使得吸盘通过安装杆和连接槽呈等间距的安装在底座的底端，让呈等间距设置的吸盘吸附在板面上，从而方便让杀菌灯本体稳定的安装。

技术特征：

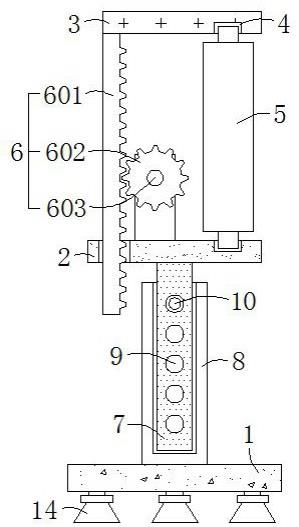

1.一种便于调节高度的伸缩式杀菌灯，包括用于整体安装承载的底座（1），且底座（1）的上侧设置有承载板（2）；

2.根据权利要求1所述的一种便于调节高度的伸缩式杀菌灯，其特征在于：所述连接条（601）的上端固定连接在顶板（3）的左下端，且连接条（601）的右端呈锯齿状结构，并且连接条（601）的右端啮合设置有齿轮（602）。

3.根据权利要求2所述的一种便于调节高度的伸缩式杀菌灯，其特征在于：所述齿轮（602）的圆心上固定连接有连接轴（603），且连接轴（603）转动连接在承载板（2）的上端，其中连接轴（603）的前端安装有微型电机（604）。

4.根据权利要求1所述的一种便于调节高度的伸缩式杀菌灯，其特征在于：所述承载板（2）的右上端以及顶板（3）的右下端均开设有安装槽（4），且安装槽（4）分别卡合连接在杀菌灯本体（5）的上下两端，同时顶板（3）通过连接条（601）以及齿轮（602）在承载板（2）的上侧呈升降结构。

5.根据权利要求1所述的一种便于调节高度的伸缩式杀菌灯，其特征在于：所述支撑杆（7）上呈等间距的开设有连接孔（9），且连接孔（9）与套筒（8）上端的连接处嵌套连接有限位杆（10）；

技术总结
本技术公开了一种便于调节高度的伸缩式杀菌灯，包括底座、限位机构、支撑杆和连接槽，底座的上侧设置有承载板；所述限位机构设置在承载板的上侧，且限位机构包括连接条、齿轮、连接轴和微型电机，其中连接条滑动连接在承载板的左端内部；所述支撑杆一体化连接在承载板的底端中间位置上，且支撑杆卡合连接在套筒的内部，并且套筒的底端固定连接在底座的上端；所述连接槽呈等间距的开设在底座的下端内部，且连接槽的内部螺纹连接有安装杆，同时安装杆的下端一体化连接有吸盘。该便于调节高度的伸缩式杀菌灯，便于调节高度，而且容易对杀菌灯进行更换，同时方便让杀菌灯稳定的安装。

技术研发人员：陈义菊
受保护的技术使用者：陈义菊
技术研发日：20230116
技术公布日：2024/1/12
