一种户外用吊椅的制作方法

本技术涉及户外家具，特别涉及一种户外用吊椅。

背景技术：

1、随着人们近几年，时尚的休闲吊椅在现代都市里悄然走俏。在家里放把休闲吊椅，在摇摆中，培养孩子的平衡感和身体知觉，同时，也带来幸福的感受和彻底的放松。

2、传统的户外用吊椅的顶部安装有遮阳布，遮阳布有利于天气炎热时使用吊椅，遮阳布能够对阳光进行遮阳，当天气寒冷时需要坐在吊椅上晒太阳，由于遮阳布通过固定螺栓固定安装于吊椅的顶部，进而无法对遮阳布进行收起，针对上述情况，我们提出一种户外用吊椅。

技术实现思路

1、本实用新型的目的在于提供一种户外用吊椅，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种户外用吊椅，包括支撑横梁、支撑架、吊椅组件和遮挡组件，

3、所述支撑架设置于支撑横梁的底部；

4、所述吊椅组件设置于支撑横梁的底端，所述吊椅组件包括座椅、两组吊绳和安装卡扣；

5、所述遮挡组件设置于支撑横梁的顶端，所述遮挡组件包括第一遮阳布和第二遮阳布，所述第一遮阳布一端的两侧均固定连接有第一转杆，所述第二遮阳布一端的中部固定连接有第二转杆；

6、所述第一转杆与第二转杆之间设置有安装座，所述安装座的设置有联动机构，所述联动机构包括第一锥齿轮、第二锥齿轮和第三锥齿轮。

7、优选的，所述支撑架设置有两个，两个所述支撑架分别固定连接于支撑横梁底端的两侧。

8、优选的，两组所述吊绳分别固定连接于座椅的两端，所述安装卡扣螺纹穿插连接于支撑横梁的底端，所述安装卡扣的底端与吊绳的顶端固定连接。

9、优选的，两个所述安装座固定连接于支撑横梁顶端的两侧，所述第一转杆与第二转杆相对的一端分别转动穿插连接于安装座的两端，所述安装座的内部开设有第一锥齿轮、第二锥齿轮和第三锥齿轮传动的安装腔。

10、优选的，所述第三锥齿轮的底部转动穿插连接于安装腔底端内壁的内部，所述第一锥齿轮与第二锥齿轮分别对称啮合于第三锥齿轮顶端的两侧。

11、优选的，所述第一锥齿轮的一端固定穿插连接于第一转杆的内部，所述第二锥齿轮的一端与第二转杆相对的一端固定连接。

12、优选的，所述第三锥齿轮的底端固定连接有连接轴，所述连接轴的底端转动贯穿于安装座与支撑横梁的底端，所述连接轴的底端固定连接有转轴。

13、本实用新型的技术效果和优点：

14、本实用新型利用联动机构的设计，联动机构由第一锥齿轮、第二锥齿轮和第三锥齿轮组成，第一锥齿轮与第二锥齿轮分别对称啮合于第三锥齿轮顶端的两侧，通过转动第三锥齿轮来调节第一遮阳布与第二遮阳布的状态，进而方便使用者根据自身的需求来调节遮阳布的状态，提高户外吊椅遮阳布的实用性。

技术特征：

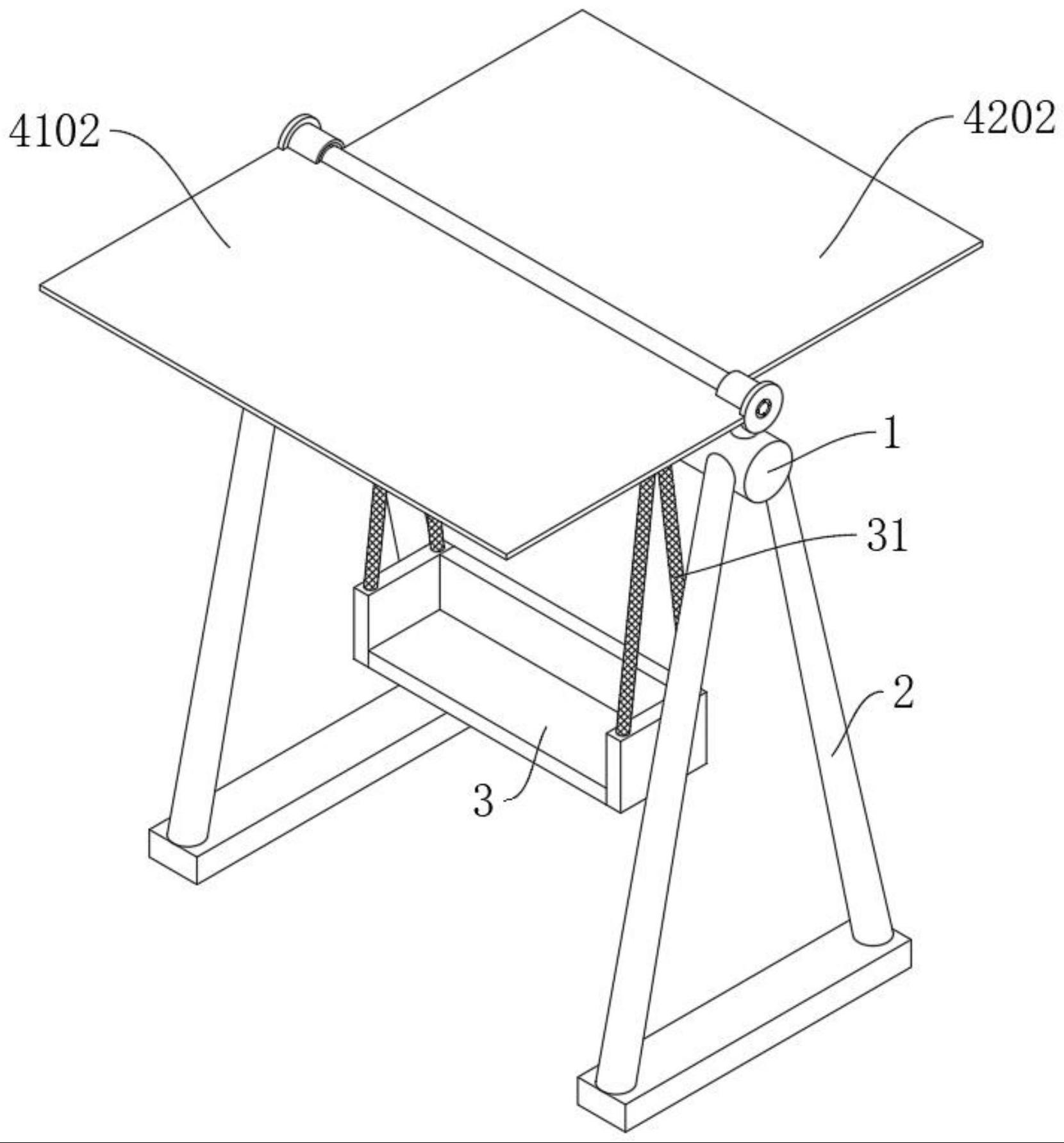

1.一种户外用吊椅，包括支撑横梁(1)、支撑架(2)、吊椅组件和遮挡组件，其特征在于，

2.根据权利要求1所述的一种户外用吊椅，其特征在于，所述支撑架(2)设置有两个，两个所述支撑架(2)分别固定连接于支撑横梁(1)底端的两侧。

3.根据权利要求1所述的一种户外用吊椅，其特征在于，两组所述吊绳(31)分别固定连接于座椅(3)的两端，所述安装卡扣(11)螺纹穿插连接于支撑横梁(1)的底端，所述安装卡扣(11)的底端与吊绳(31)的顶端固定连接。

4.根据权利要求1所述的一种户外用吊椅，其特征在于，两个所述安装座(4)固定连接于支撑横梁(1)顶端的两侧，所述第一转杆(41)与第二转杆(42)相对的一端分别转动穿插连接于安装座(4)的两端，所述安装座(4)的内部开设有第一锥齿轮(4101)、第二锥齿轮(4201)和第三锥齿轮(43)转动的安装腔。

5.根据权利要求1所述的一种户外用吊椅，其特征在于，所述第三锥齿轮(43)的底部转动穿插连接于安装腔底端内壁的内部，所述第一锥齿轮(4101)与第二锥齿轮(4201)分别对称啮合于第三锥齿轮(43)顶端的两侧。

6.根据权利要求1所述的一种户外用吊椅，其特征在于，所述第一锥齿轮(4101)的一端固定穿插连接于第一转杆(41)的内部，所述第二锥齿轮(4201)的一端与第二转杆(42)相对的一端固定连接。

7.根据权利要求1所述的一种户外用吊椅，其特征在于，所述第三锥齿轮(43)的底端固定连接有连接轴(4301)，所述连接轴(4301)的底端转动贯穿于安装座(4)与支撑横梁(1)的底端，所述连接轴(4301)的底端固定连接有转轴(4302)。

技术总结
本技术公开了一种户外用吊椅，包括支撑横梁、支撑架、吊椅组件和遮挡组件，支撑架设置于支撑横梁的底部；吊椅组件设置于支撑横梁的底端；遮挡组件设置于支撑横梁的顶端，遮挡组件包括第一遮阳布和第二遮阳布，第一遮阳布一端的两侧均固定连接有第一转杆，第二遮阳布一端的中部固定连接有第二转杆；第一转杆与第二转杆之间设置有安装座，安装座的设置有联动机构，联动机构包括第一锥齿轮、第二锥齿轮和第三锥齿轮。本技术利用联动机构的设计，通过转动第三锥齿轮来调节第一遮阳布与第二遮阳布的状态，进而方便使用者根据自身的需求来调节遮阳布的状态，提高户外吊椅遮阳布的实用性。

技术研发人员：何辉
受保护的技术使用者：广西晟玮家居科技有限公司
技术研发日：20230112
技术公布日：2024/1/12
