一种多功能可折叠鞋架的制作方法

本技术涉及一种鞋架，尤其涉及一种多功能可折叠鞋架。

背景技术：

1、鞋架一般指人们用来放置、储存未用的鞋子，便于管理、取用鞋子的储物架子。有多种类型，安放位置以及储存方式也较为灵活。目前现有的鞋架只有放鞋这一单一功能，下雨天鞋子使用后会有沾水，现有的鞋架没有干燥功能；有的人有脚气，其穿过的鞋也会携带真菌，现有的鞋架没有杀菌消毒装置。

技术实现思路

1、本实用新型公开了一种多功能可折叠鞋架。所述鞋架中层板底面设置有紫外线消毒灯一、紫外线消毒灯二、风扇一，所述鞋架顶层板底面设置有紫外线消毒灯三、紫外线消毒灯四、风扇二、控制器，所述控制器与紫外线消毒灯一、紫外线消毒灯二、风扇一、紫外线消毒灯三、紫外线消毒灯四、风扇二电性连接，所述折叠架与鞋架底板、鞋架中层板、鞋架顶层板连接。本实用新型通过设置控制器、风扇，提供了一种能够对鞋子进行吹风干燥的鞋架，解决了现有的鞋架没有干燥功能的问题；本实用新型通过设置控制器、紫外线消毒灯，提供了一种能够对鞋子进行紫外线杀菌消毒的鞋架，解决了现有的鞋架没有杀菌消毒装置的问题。

2、为达到上述目的，本实用新型采用了如下技术方案：

3、一种多功能可折叠鞋架，包含鞋架底板、鞋架中层板、鞋架顶层板、折叠架，所述鞋架中层板底面设置有紫外线消毒灯一、紫外线消毒灯二、风扇一，所述鞋架顶层板底面设置有紫外线消毒灯三、紫外线消毒灯四、风扇二、控制器，所述控制器与紫外线消毒灯一、紫外线消毒灯二、风扇一、紫外线消毒灯三、紫外线消毒灯四、风扇二电性连接，所述折叠架与鞋架底板、鞋架中层板、鞋架顶层板连接。

4、进一步设置，所述鞋架顶层板设置有通孔三、挡板二，所述通孔三设置在鞋架顶层板一侧，所述挡板二设置在鞋架顶层板另一侧，所述鞋架顶层板底面设置有旋转支架二、灯罩三、灯罩四、防水罩，所述紫外线消毒灯三嵌入式设置在灯罩三内，所述紫外线消毒灯四嵌入式设置在灯罩四内，所述控制器嵌入式设置在防水罩内，所述风扇二设置有旋转接口二，所述旋转接口二与旋转支架二连接，所述鞋架顶层板上端面设置有烘干按钮、消毒按钮，所述控制器与烘干按钮电性连接，所述控制器与消毒按钮电性连接，所述控制器与外部电源连接，所述鞋架中层板设置有通孔二、挡板一，所述通孔二设置在鞋架中层板一侧，所述挡板一设置在鞋架中层板另一侧，所述鞋架中层板底面设置有旋转支架一、灯罩一、灯罩二，所述紫外线消毒灯一嵌入式设置在灯罩一内，所述紫外线消毒灯二嵌入式设置在灯罩二内，所述风扇一设置有旋转接口一，所述旋转接口一与旋转支架一连接，所述鞋架底板内设通孔一、凹槽一，所述鞋架底板底面设置有脚垫，所述折叠架包含侧架、横杆一、横杆二、横杆三、横杆四、横杆五、横杆六。

5、进一步设置，所述横杆二设置在通孔一内，所述横杆一设置在凹槽一内。

6、进一步设置，所述横杆三设置在通孔二内，所述横杆四设置在挡板一处。

7、进一步设置，所述横杆五设置在通孔三内，所述横杆六设置在挡板二处。

8、本实用新型通过设置控制器、风扇一、风扇二，提供了一种能够对鞋子进行吹风干燥的鞋架，解决了现有的鞋架没有干燥功能的问题；本实用新型通过设置控制器、紫外线消毒灯一、紫外线消毒灯二、紫外线消毒灯三、紫外线消毒灯四，提供了一种能够对鞋子进行紫外线杀菌消毒的鞋架，解决了现有的鞋架没有杀菌消毒装置的问题。

技术特征：

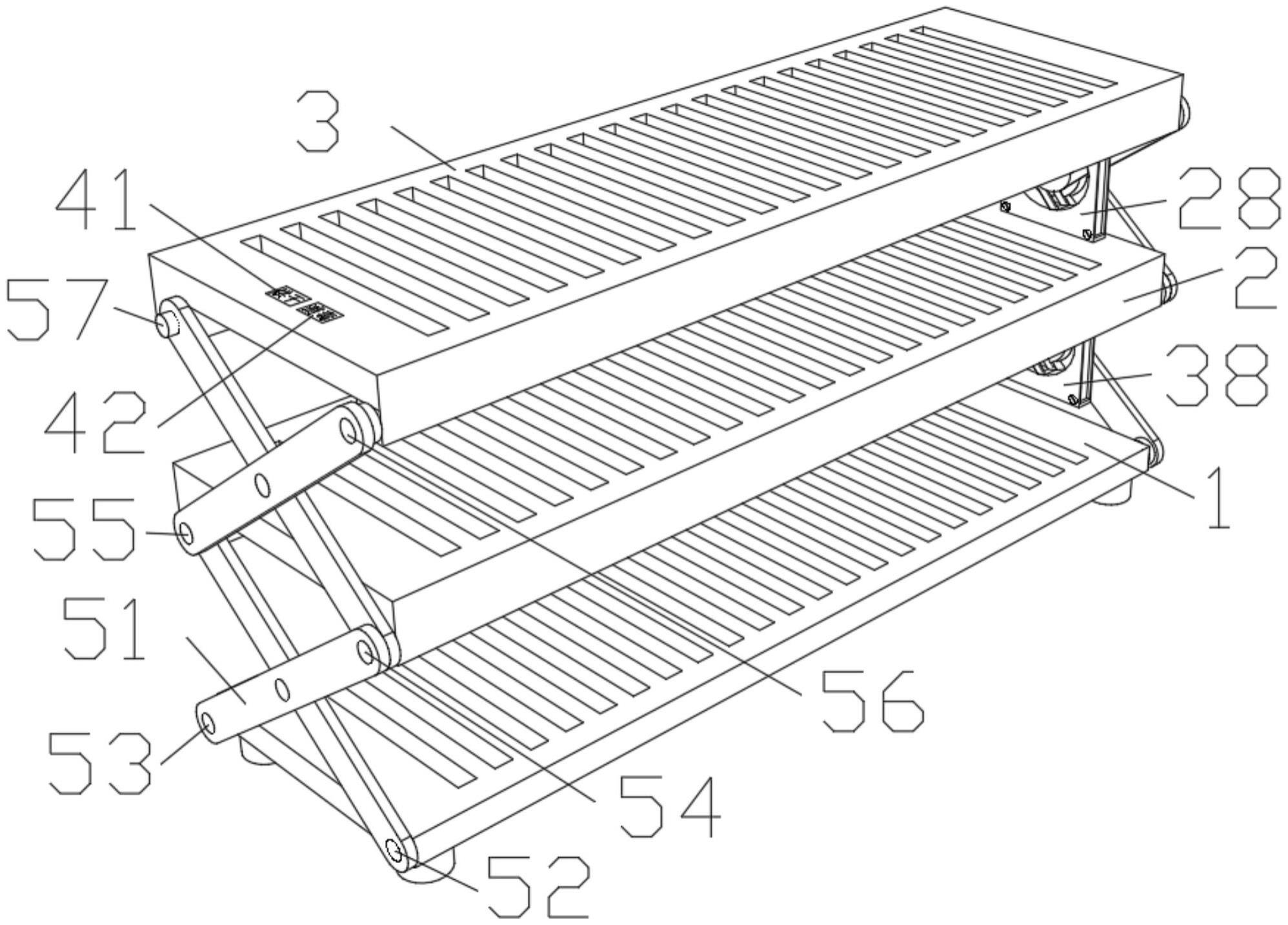

1.一种多功能可折叠鞋架，其特征在于：包含鞋架底板(1)、鞋架中层板(2)、鞋架顶层板(3)、折叠架(5)，所述鞋架中层板(2)底面设置有紫外线消毒灯一(25)、紫外线消毒灯二(27)、风扇一(28)，所述鞋架顶层板(3)底面设置有紫外线消毒灯三(35)、紫外线消毒灯四(37)、风扇二(38)、控制器(392)，所述控制器(392)与紫外线消毒灯一(25)、紫外线消毒灯二(27)、风扇一(28)、紫外线消毒灯三(35)、紫外线消毒灯四(37)、风扇二(38)电性连接，所述折叠架(5)与鞋架底板(1)、鞋架中层板(2)、鞋架顶层板(3)连接。

2.根据权利要求1所述的一种多功能可折叠鞋架，其特征在于：所述鞋架顶层板(3)设置有通孔三(31)、挡板二(32)，所述通孔三(31)设置在鞋架顶层板(3)一侧，所述挡板二(32)设置在鞋架顶层板(3)另一侧，所述鞋架顶层板(3)底面设置有旋转支架二(33)、灯罩三(34)、灯罩四(36)、防水罩(391)，所述紫外线消毒灯三(35)嵌入式设置在灯罩三(34)内，所述紫外线消毒灯四(37)嵌入式设置在灯罩四(36)内，所述控制器(392)嵌入式设置在防水罩(391)内，所述风扇二(38)设置有旋转接口二(381)，所述旋转接口二(381)与旋转支架二(33)连接，所述鞋架顶层板(3)上端面设置有烘干按钮(41)、消毒按钮(42)，所述控制器(392)与烘干按钮(41)电性连接，所述控制器(392)与消毒按钮(42)电性连接，所述控制器(392)与外部电源连接,所述鞋架中层板(2)设置有通孔二(21)、挡板一(22)，所述通孔二(21)设置在鞋架中层板(2)一侧，所述挡板一(22)设置在鞋架中层板(2)另一侧，所述鞋架中层板(2)底面设置有旋转支架一(23)、灯罩一(24)、灯罩二(26)，所述紫外线消毒灯一(25)嵌入式设置在灯罩一(24)内，所述紫外线消毒灯二(27)嵌入式设置在灯罩二(26)内，所述风扇一(28)设置有旋转接口一(281)，所述旋转接口一(281)与旋转支架一(23)连接,所述鞋架底板(1)内设通孔一(11)、凹槽一(12)，所述鞋架底板(1)底面设置有脚垫(13),所述折叠架(5)包含侧架(51)、横杆一(52)、横杆二(53)、横杆三(54)、横杆四(55)、横杆五(56)、横杆六(57)。

3.根据权利要求2所述的一种多功能可折叠鞋架，其特征在于：所述横杆二(53)设置在通孔一(11)内，所述横杆一(52)设置在凹槽一(12)内。

4.根据权利要求2所述的一种多功能可折叠鞋架，其特征在于：所述横杆三(54)设置在通孔二(21)内，所述横杆四(55)设置在挡板一(22)处。

5.根据权利要求2所述的一种多功能可折叠鞋架，其特征在于：所述横杆五(56)设置在通孔三(31)内，所述横杆六(57)设置在挡板二(32)处。

技术总结
本技术公开了一种多功能可折叠鞋架。所述鞋架中层板底面设置有紫外线消毒灯一、紫外线消毒灯二、风扇一，所述鞋架顶层板底面设置有紫外线消毒灯三、紫外线消毒灯四、风扇二、控制器，所述控制器与紫外线消毒灯一、紫外线消毒灯二、风扇一、紫外线消毒灯三、紫外线消毒灯四、风扇二电性连接，所述折叠架与鞋架底板、鞋架中层板、鞋架顶层板连接。本技术通过设置控制器、风扇，提供了一种能够对鞋子进行吹风干燥的鞋架，解决了现有的鞋架没有干燥功能的问题；本技术通过设置控制器、紫外线消毒灯，提供了一种能够对鞋子进行紫外线杀菌消毒的鞋架，解决了现有的鞋架没有杀菌消毒装置的问题。

技术研发人员：胡海燕
受保护的技术使用者：浙江铖铭工贸有限公司
技术研发日：20230304
技术公布日：2024/1/15
