一种老年人护理坐便器

本技术涉及老年人护理，具体为一种老年人护理坐便器。

背景技术：

1、老年人护理，对老年人(特别是患病的老年人)采用科学方法按照一定程序进行有条理有计划的观察、判断、帮助和指导的工作。其范围包括有病和无病，在家中和医院内的老年人。因此，不但医务人员，老年人的家人也应掌握老年人护理的知识。随着医学科学的发展，人的平均寿命延长，许多国家正向老龄化迈进，随着老年人身体的变差，导致上厕所产生诸多不便，因此需要老年人护理坐便器针对老年人使用。

2、如申请号为cn202220607797.1的专利文件公开了一种老年人护理坐便器。该实用新型通过自动控制件和升降连接件能够驱动座体自动向上运动，从而协助老年人起身，同时通过自动控制件和升降连接件也可以为老年人提供一个合适的坐姿，以便老年人能够自行起身，但是在老年人使用的过程中不够舒适，影响使用。

3、于是，有鉴于此，针对现有的结构不足予以研究改良，提出一种老年人护理坐便器，以期达到更具有更加实用价值性的目的。

技术实现思路

1、本实用新型的目的在于提供一种老年人护理坐便器，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种老年人护理坐便器，包括坐便主体和更换组件，所述坐便主体顶部通过转轴转动连接有护盖，且护盖表面安装有除异味组件，所述坐便主体左侧粘接有柔性垫片，且柔性垫片的外部尺寸小于坐便主体左侧的外部尺寸，所述坐便主体两侧均安装有辅助组件，所述更换组件安装于坐便主体底部左侧，所述除异味组件包括异味箱、转动轴、遮挡片和格栅片，且异味箱内部安装有转动轴，所述转动轴外表面连接有遮挡片，且遮挡片表面嵌入有格栅片(。

3、进一步的，所述辅助组件包括安装架、电动伸缩杆和扶手杆，且安装架内部安装有电动伸缩杆，所述电动伸缩杆输出端连接有扶手杆，且扶手杆呈t形状结构。

4、进一步的，所述辅助组件还包括防滑护套和魔术贴，且防滑护套连接于扶手杆左侧外表面，且防滑护套表面设置有魔术贴。

5、进一步的，所述辅助组件还包括靠背板和护垫，且靠背板转动连接于扶手杆外表面，所述靠背板表面设置有护垫。

6、进一步的，所述护垫一侧连接有卡接块，且卡接块内壁呈弧状。

7、进一步的，所述更换组件包括复位弹簧、滑动板和脏污盆，且复位弹簧外端连接有滑动板，所述滑动板上表面连接有脏污盆。

8、进一步的，所述脏污盆底部连接有防滑橡胶片。

9、本实用新型提供了一种老年人护理坐便器，具备以下有益效果：

10、采用多个组件之间的相互配合设置，不仅能够利用除异味组件去除异味，同时该能够利用辅助组件辅助老年人起身，并利用靠背提升使用时的舒适度，并利用更换组件方便了对脏污盆的清洗与更换，方便使用者使用。

11、1、本实用新型，通过除异味组件与护盖之间的相互配合设置，该除异味组件中的异味箱设置在护盖的底部，该异味箱的表面呈镂空状，并利用遮挡片沿转动轴转动，用于调节挥发口的大小，在异味箱中添加除味剂，从而能够达到去除异味的目的。

12、2、本实用新型，通过辅助组件与坐便主体之间的相互配合设置，该辅助组件中的安装架安装于坐便主体的两侧，利用电动伸缩杆能够调节控制扶手杆的高度，用于提升老年人使用的舒适度，还能够辅助老年人的起身，利用防滑护套能够提升老年人抓持的手感，该防滑护套表面设置有魔术贴从而方便对防滑护套的拆卸清洗，结合靠背板的设置，使得在使用时将靠背板转动利用卡接块搭接在另一侧的扶手杆的外表面，利用靠背板能够提升老年人使用的舒适度。

13、3、本实用新型，通过更换组件与坐便主体之间的相互配合设置，该更换组件中的滑动板滑动连接于坐便主体下方内部，并利用复位弹簧使得滑动板与坐便主体弹性连接，从而在取出脏污盆时能自动回弹，方便使用，并利用脏污盆底部的防滑橡胶片能够提升与滑动板的摩擦系数。

技术特征：

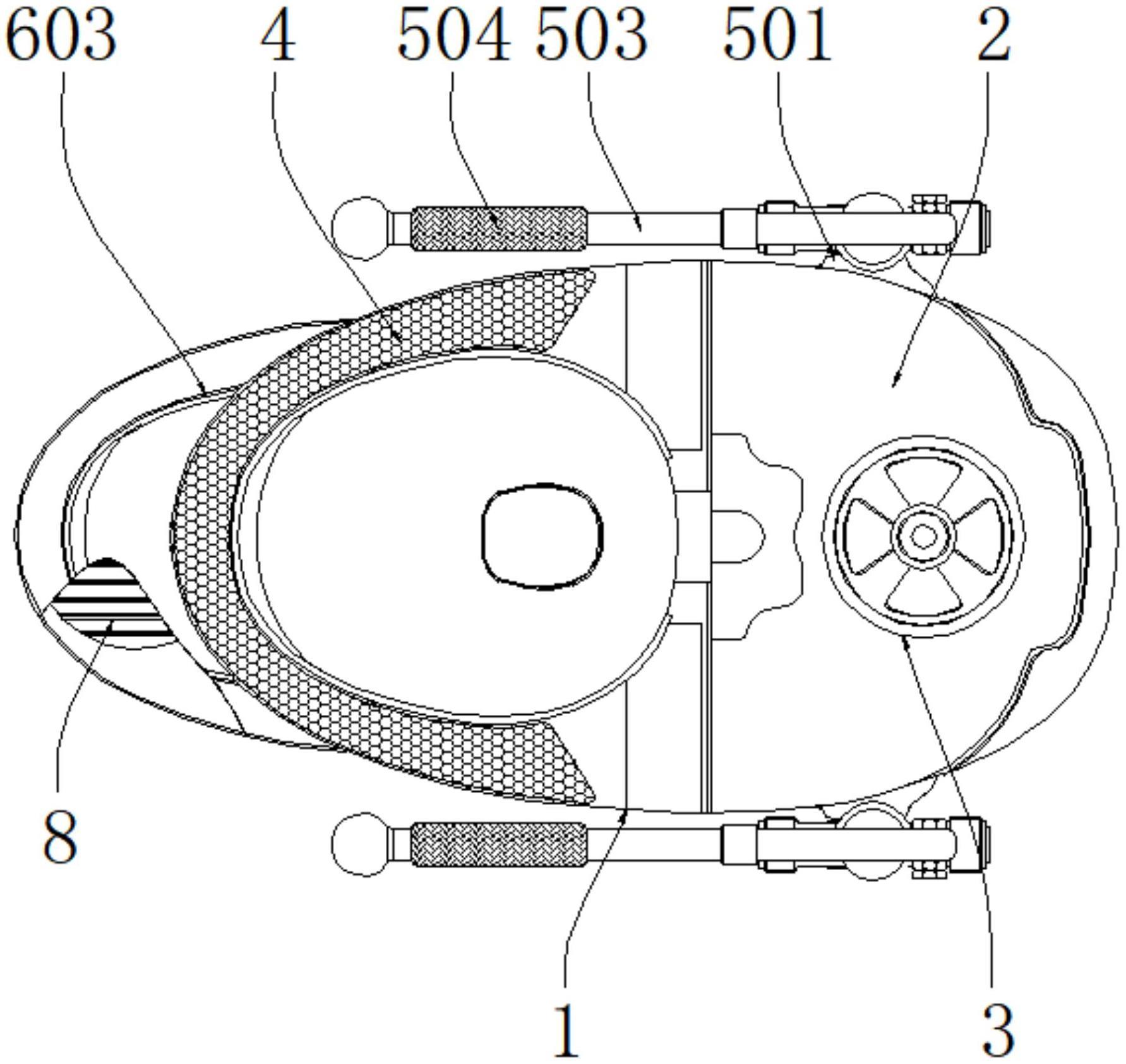

1.一种老年人护理坐便器，包括坐便主体(1)和更换组件(6)，其特征在于：所述坐便主体(1)顶部通过转轴转动连接有护盖(2)，且护盖(2)表面安装有除异味组件(3)，所述坐便主体(1)左侧粘接有柔性垫片(4)，且柔性垫片(4)的外部尺寸小于坐便主体(1)左侧的外部尺寸，所述坐便主体(1)两侧均安装有辅助组件(5)，所述更换组件(6)安装于坐便主体(1)底部左侧，所述除异味组件(3)包括异味箱(301)、转动轴(302)、遮挡片(303)和格栅片(304)，且异味箱(301)内部安装有转动轴(302)，所述转动轴(302)外表面连接有遮挡片(303)，且遮挡片(303)表面嵌入有格栅片(304)。

2.根据权利要求1所述的一种老年人护理坐便器，其特征在于，所述辅助组件(5)包括安装架(501)、电动伸缩杆(502)和扶手杆(503)，且安装架(501)内部安装有电动伸缩杆(502)，所述电动伸缩杆(502)输出端连接有扶手杆(503)，且扶手杆(503)呈t形状结构。

3.根据权利要求2所述的一种老年人护理坐便器，其特征在于，所述辅助组件(5)还包括防滑护套(504)和魔术贴(505)，且防滑护套(504)连接于扶手杆(503)左侧外表面，且防滑护套(504)表面设置有魔术贴(505)。

4.根据权利要求3所述的一种老年人护理坐便器，其特征在于，所述辅助组件(5)还包括靠背板(506)和护垫(507)，且靠背板(506)转动连接于扶手杆(503)外表面，所述靠背板(506)表面设置有护垫(507)。

5.根据权利要求4所述的一种老年人护理坐便器，其特征在于，所述护垫(507)一侧连接有卡接块(7)，且卡接块(7)内壁呈弧状。

6.根据权利要求1所述的一种老年人护理坐便器，其特征在于，所述更换组件(6)包括复位弹簧(601)、滑动板(602)和脏污盆(603)，且复位弹簧(601)外端连接有滑动板(602)，所述滑动板(602)上表面连接有脏污盆(603)。

7.根据权利要求6所述的一种老年人护理坐便器，其特征在于，所述脏污盆(603)底部连接有防滑橡胶片(8)。

技术总结
本技术公开了一种老年人护理坐便器，包括坐便主体和更换组件，所述坐便主体顶部通过转轴转动连接有护盖，且护盖表面安装有除异味组件，所述坐便主体左侧粘接有柔性垫片，且柔性垫片的外部尺寸小于坐便主体左侧的外部尺寸，所述坐便主体两侧均安装有辅助组件，所述更换组件安装于坐便主体底部左侧，所述除异味组件包括异味箱、转轴、遮挡片和格栅片，且异味箱内部安装有转轴，所述转轴外表面连接有遮挡片。该老年人护理坐便器，采用多个组件之间的相互配合设置，不仅能够利用除异味组件去除异味，同时该能够利用辅助组件辅助老年人起身，并利用靠背提升使用时的舒适度，并利用更换组件方便了对脏污盆的清洗与更换，方便使用者使用。

技术研发人员：郭玉华
受保护的技术使用者：宜春职业技术学院（宜春市技术工人学校）
技术研发日：20230317
技术公布日：2024/1/15
