一种折叠提升装置的制作方法

本技术涉及提升设备，尤其涉及一种折叠提升装置。

背景技术：

1、中央空调系统由一个或多个冷热源系统和多个空气调节系统组成，该系统不同于传统冷剂式空调，主打集中处理空气以达到舒适要求，在实际使用过程中，由于中央空调一般所处高度较高，空调维修时大多数都是通过扶梯爬上爬下来进行空调维修操作，这种方法具有一定的安全隐患，而且扶梯体积较大，不具有折叠功能，不便于维修人员的移动与携带，因此维修人员需要借助折叠提升装置便于对空调的维修。

2、授权公告号为cn217813260u的中国专利公开了一种中央空调维修用折叠提升装置，整个装置以顶座为主体，在顶座外部的两侧均转动连接有第一梯架，使其内部空腔，在空腔内壁的两侧均开设有滑动槽，在两个空腔的内部滑动连接有第二梯架，在两个第二梯架外表面两侧一端均固定连接有固定杆，在固定杆的外部螺纹连接有螺母，达到固定第二梯架位置的目的，使得整个装置可形成折叠形式，便于放置和携带，满足使用的需要。

3、但是上述提到的装置仍存在一些问题，在两个第二梯架之间设置有两个固定杆，利用螺栓和螺母的配合对两个固定杆进行固定，进而对两个第二梯架与顶座的铰接角度固定，使得两个第二梯架将顶座支撑起来，但是此种固定方式较为麻烦，每次固定都需要利用工具将螺母从螺栓拧下，实用性不高。

技术实现思路

1、针对背景技术中存在的问题，提出一种折叠提升装置。设置有顶板和折叠梯架，二者之间设置有紧固组件，紧固组件由转轴、连接板、螺纹杆、螺纹套筒和卡钩配合，通过转动螺纹套筒可带动其端部的卡钩与凸轴卡合，进而对折叠梯架进行锁紧，整体操作方便，不需要利用工具进行操作，提高了折叠效率。

2、本实用新型提出一种折叠提升装置，包括顶板，顶板底部的两端均转动设置有折叠梯架，折叠梯架的外侧设置有连接梯架，连接梯架与折叠梯架之间设置有限位组件，折叠梯架和顶板之间设置有紧固组件；

3、紧固组件包括转轴、连接板、螺纹杆、螺纹套筒和卡钩，转轴通过轴承转动设置于顶板的侧面，转轴上连接有连接板，连接板的底端连接有螺纹杆，螺纹杆的一端螺纹连接有螺纹套筒，螺纹套筒的一端通过轴承转动设置有卡钩，折叠梯架的侧面设置有凸轴，凸轴与卡钩穿插设置。

4、优选的，限位组件包括移动块，插块和卡簧，折叠梯架上开设有滑槽，滑槽内滑动设置有移动块，移动块与连接梯架连接，移动块的侧面开设有凹槽，凹槽内滑动设置有插块，插块与凹槽的槽壁之间连接有卡簧，插块的一端穿过折叠梯架延伸至外界。

5、优选的，折叠梯架外侧的两端均开设有与滑槽相通的插孔。

6、优选的，顶板与折叠梯架的连接处设置有转动座，转动座内设置有连接轴，连接轴与折叠梯架连接。

7、优选的，紧固组件设置有四组，两两分别位于折叠梯架和顶板的两侧。

8、优选的，折叠梯架和连接梯架的内侧均设置有多个均匀分布的脚踏杆。

9、优选的，顶板上开设有容纳槽，容纳槽内转动设置有便携把手。

10、与现有技术相比，本实用新型具有如下有益的技术效果：设置有顶板和折叠梯架，折叠梯架铰接在顶板两侧，二者之间设置有紧固组件，紧固组件由转轴、连接板、螺纹杆、螺纹套筒和卡钩配合，摆动连接板，使得连接板带动螺纹套筒朝向凸轴斜向设置，再转动螺纹套筒，螺纹套筒沿着螺纹杆轴向移动，移动过程中整个紧固组件的长度缩短，缩短过程中带动其端部的卡钩与凸轴卡合，进而对折叠梯架进行锁紧，整体操作方便，不需要利用工具进行操作，折叠时反向操作即可解除锁定，提高了空间利用率。

技术特征：

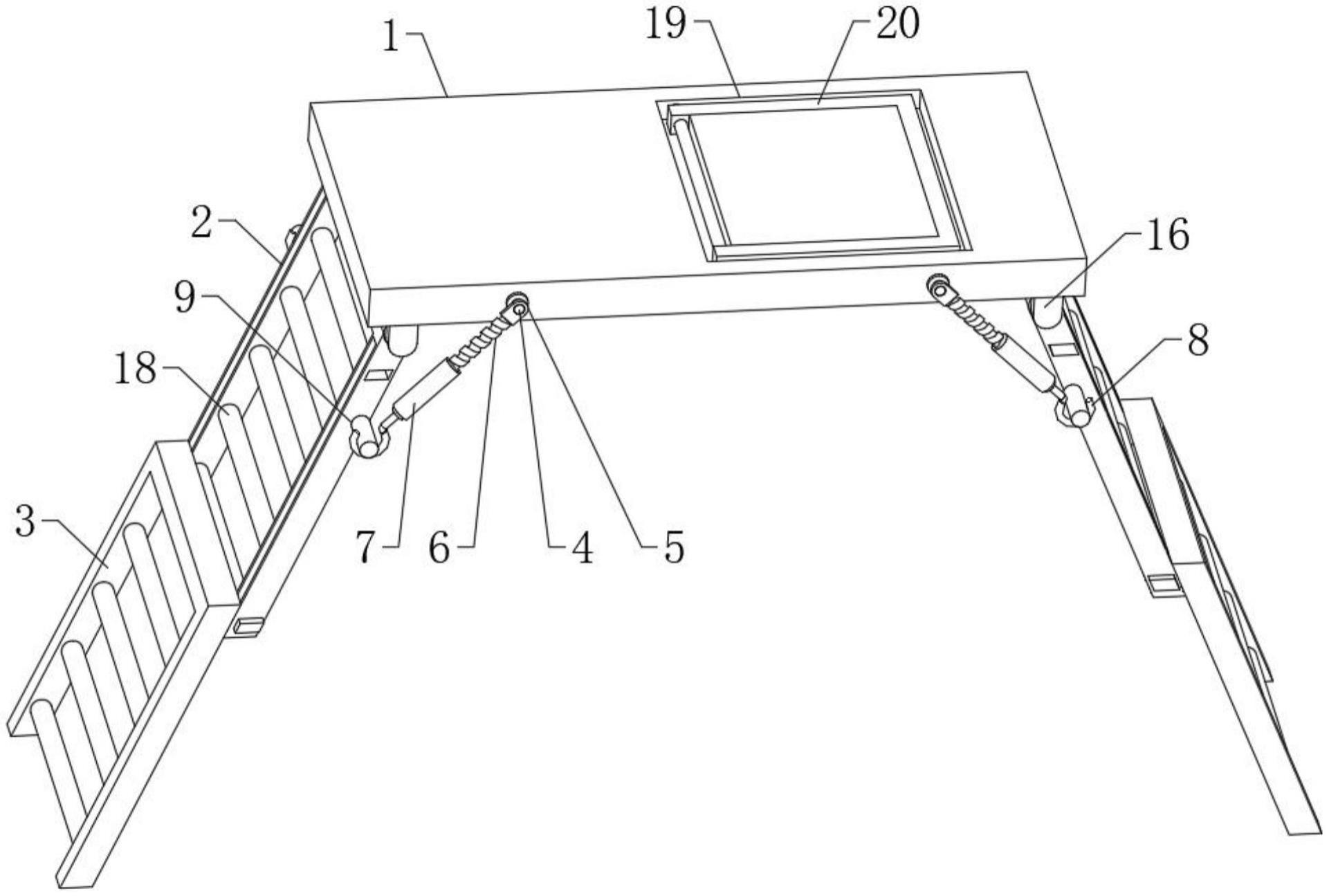

1.一种折叠提升装置，其特征在于，包括顶板(1)，顶板(1)底部的两端均转动设置有折叠梯架(2)，折叠梯架(2)的外侧设置有连接梯架(3)，连接梯架(3)与折叠梯架(2)之间设置有限位组件，折叠梯架(2)和顶板(1)之间设置有紧固组件；

2.根据权利要求1所述的一种折叠提升装置，其特征在于，限位组件包括移动块(10)，插块(11)和卡簧(12)，折叠梯架(2)上开设有滑槽(14)，滑槽(14)内滑动设置有移动块(10)，移动块(10)与连接梯架(3)连接，移动块(10)的侧面开设有凹槽(13)，凹槽(13)内滑动设置有插块(11)，插块(11)与凹槽(13)的槽壁之间连接有卡簧(12)，插块(11)的一端穿过折叠梯架(2)延伸至外界。

3.根据权利要求2所述的一种折叠提升装置，其特征在于，折叠梯架(2)外侧的两端均开设有与滑槽(14)相通的插孔(15)。

4.根据权利要求1所述的一种折叠提升装置，其特征在于，顶板(1)与折叠梯架(2)的连接处设置有转动座(16)，转动座(16)内设置有连接轴(17)，连接轴(17)与折叠梯架(2)连接。

5.根据权利要求1所述的一种折叠提升装置，其特征在于，紧固组件设置有四组，两两分别位于折叠梯架(2)和顶板(1)的两侧。

6.根据权利要求1所述的一种折叠提升装置，其特征在于，折叠梯架(2)和连接梯架(3)的内侧均设置有多个均匀分布的脚踏杆(18)。

7.根据权利要求1所述的一种折叠提升装置，其特征在于，顶板(1)上开设有容纳槽(19)，容纳槽(19)内转动设置有便携把手(20)。

技术总结
本技术涉及提升设备技术领域，尤其涉及一种折叠提升装置。其包括顶板，顶板底部的两端均转动设置有折叠梯架，折叠梯架的外侧设置有连接梯架，连接梯架与折叠梯架之间设置有限位组件，折叠梯架和顶板之间设置有紧固组件；紧固组件包括转轴、连接板、螺纹杆、螺纹套筒和卡钩，转轴通过轴承转动设置于顶板的侧面，转轴上连接有连接板，连接板的底端连接有螺纹杆。本技术设置有顶板和折叠梯架，二者之间设置有紧固组件，紧固组件由转轴、连接板、螺纹杆、螺纹套筒和卡钩配合，通过转动螺纹套筒可带动其端部的卡钩与凸轴卡合，进而对折叠梯架进行锁紧，整体操作方便，不需要利用工具进行操作，提高了工作效率。

技术研发人员：严凌杰,戴泽玲
受保护的技术使用者：浙江吉克机电科技有限公司
技术研发日：20230516
技术公布日：2024/1/15
