一种应用于消防广播远程控制系统的功放控制器的制作方法

本技术涉及消防广播，尤其涉及一种应用于消防广播远程控制系统的功放控制器。

背景技术：

1、消防广播系统也叫应急广播系统，是火灾逃生疏散和灭活指挥的重要设备，在整个消防控制管理系统中起着极其重要的作用，目前国内外的消防广播功率放大器大多数是采用模拟类或者数字类信号放大的电路设计，主要是采用交流ac120v电压输出的方式。

2、现有的功放控制器在特定的应用环境中时常常需要连接外设，当功放控制器连接外设时，通常缺乏合适的固定外设的支架结构，外设在功放控制器上安放时会不稳固，从而容易掉落损坏的问题。

技术实现思路

1、本实用新型的目的在于：为了解决上述背景技术中所提到的技术问题，而提出的一种应用于消防广播远程控制系统的功放控制器。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种应用于消防广播远程控制系统的功放控制器，包括底板和控制器本体，所述底板上安装有控制器本体，以及布设于控制器本体上的第二顶板，所述第二顶板上固定连接有四组呈环形阵列的限位柱，所述限位柱上滑动套设有延伸板，所述第二顶板上固定安装有刹车电机，所述刹车电机的输出轴上转动连接有四组连杆，所述连杆的自由端与延伸板转动连接，所述延伸板上滑动设置有夹板，且夹板与延伸板之间连接有第二弹簧，四组所述限位柱顶部固定连接有第一顶板。

4、作为上述技术方案的进一步描述：

5、所述底板和第二顶板之间固定连接有四组立柱，所述立柱套设有第一弹簧，所述第一弹簧顶部固定连接有滑动套设于立柱上的固定板，所述控制器本体固定安装在固定板上。

6、作为上述技术方案的进一步描述：

7、所述延伸板上开设有与限位柱滑动连接的第一滑槽，以及布设于第一滑槽两侧的第二滑槽，所述第二滑槽内固定连接有光杆，所述第二弹簧套设于光杆上，且光杆上滑动套设有滑柱，所述滑柱与夹板固定连接。

8、作为上述技术方案的进一步描述：

9、所述第一顶板和第二顶板之间固定连接有位于相邻延伸板之间的连接块。

10、作为上述技术方案的进一步描述：

11、所述延伸板内侧固定连接有第一固定座，所述刹车电机的输出轴上固定套设有套筒，所述套筒上固定连接四组呈环形阵列的第二固定座，所述连杆两端通过转轴分别与第一固定座和第二固定座转动连接。

12、作为上述技术方案的进一步描述：

13、所述夹板内侧和第二顶板底部均粘接有橡胶垫。

14、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

15、1、本实用新型中，当工作人员将外设放置于第一顶板的上表面时，启动刹车电机，刹车电机的输出轴带动套筒转动，在连杆的联动下，驱动延伸板移动，扩大或者缩小第一顶板的安装位置，外设放置于第一顶板上，在第二弹簧的弹性作用下，通过夹板夹紧外设，其中，当刹车电机正转时，延伸板向内移动，缩小外设安装空间，当刹车电机反转时，延伸板向外移动，扩大外设安装空间，本申请可根据外设的大小活动伸缩，可对其更稳固的固定，具有很强的实用性。

16、2、本实用新型中，底板和第二顶板之间固定连接有四组立柱，立柱套设有第一弹簧，第一弹簧顶部固定连接有滑动套设于立柱上的固定板，控制器本体固定安装在固定板上，设置第一弹簧起到缓冲减震作用。

技术特征：

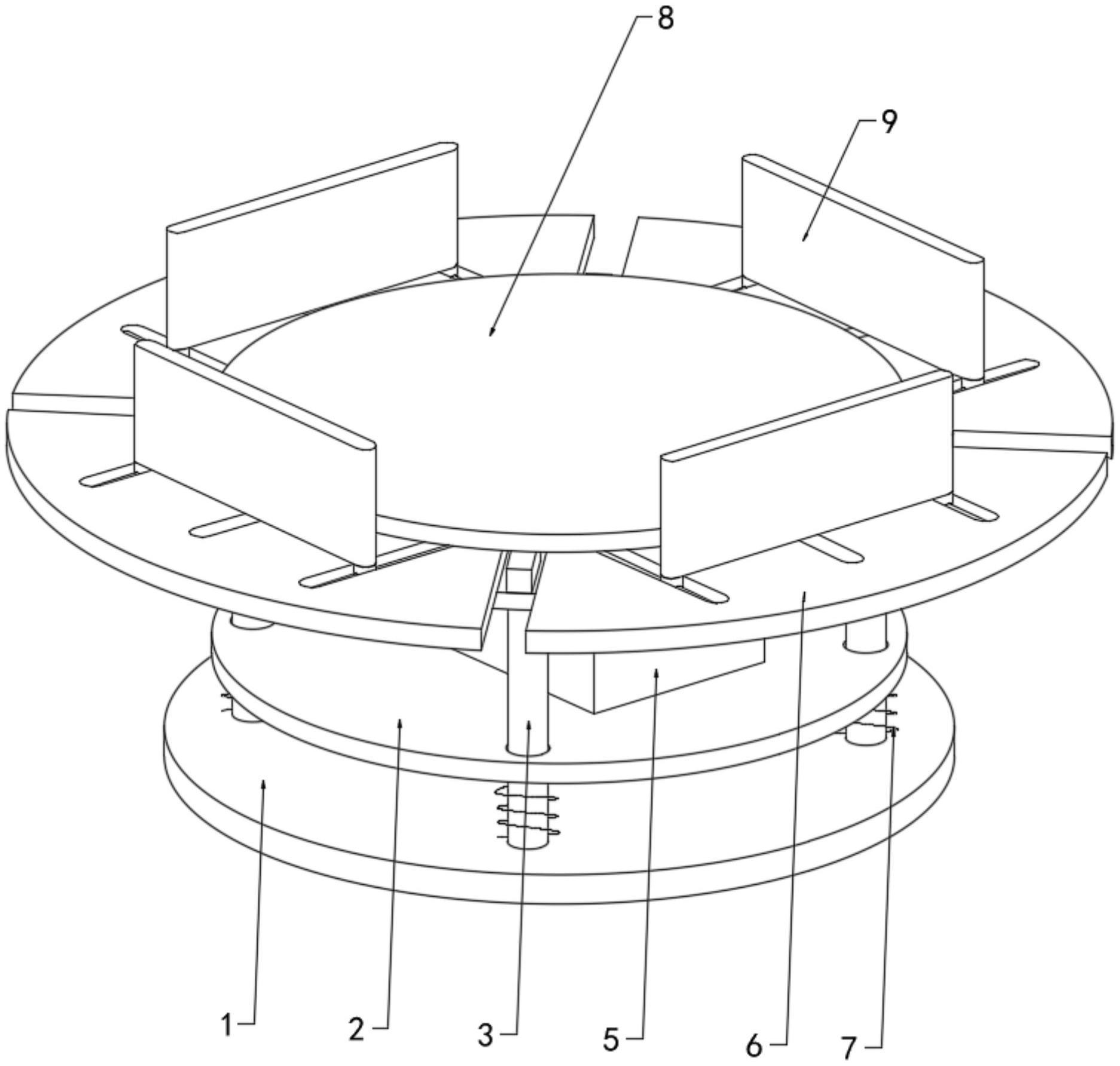

1.一种应用于消防广播远程控制系统的功放控制器，包括底板(1)和控制器本体(5)，其特征在于，所述底板(1)上安装有控制器本体(5)，以及布设于控制器本体(5)上的第二顶板(19)，所述第二顶板(19)上固定连接有四组呈环形阵列的限位柱(13)，所述限位柱(13)上滑动套设有延伸板(6)，所述第二顶板(19)上固定安装有刹车电机(18)，所述刹车电机(18)的输出轴上转动连接有四组连杆(15)，所述连杆(15)的自由端与延伸板(6)转动连接，所述延伸板(6)上滑动设置有夹板(9)，且夹板(9)与延伸板(6)之间连接有第二弹簧(12)，四组所述限位柱(13)顶部固定连接有第一顶板(8)。

2.根据权利要求1所述的一种应用于消防广播远程控制系统的功放控制器，其特征在于，所述底板(1)和第二顶板(19)之间固定连接有四组立柱(3)，所述立柱(3)套设有第一弹簧(7)，所述第一弹簧(7)顶部固定连接有滑动套设于立柱(3)上的固定板(2)，所述控制器本体(5)固定安装在固定板(2)上。

3.根据权利要求1所述的一种应用于消防广播远程控制系统的功放控制器，其特征在于，所述延伸板(6)上开设有与限位柱(13)滑动连接的第一滑槽(601)，以及布设于第一滑槽(601)两侧的第二滑槽(602)，所述第二滑槽(602)内固定连接有光杆(10)，所述第二弹簧(12)套设于光杆(10)上，且光杆(10)上滑动套设有滑柱，所述滑柱与夹板(9)固定连接。

4.根据权利要求3所述的一种应用于消防广播远程控制系统的功放控制器，其特征在于，所述第一顶板(8)和第二顶板(19)之间固定连接有位于相邻延伸板(6)之间的连接块(11)。

5.根据权利要求1所述的一种应用于消防广播远程控制系统的功放控制器，其特征在于，所述延伸板(6)内侧固定连接有第一固定座(14)，所述刹车电机(18)的输出轴上固定套设有套筒(17)，所述套筒(17)上固定连接四组呈环形阵列的第二固定座(16)，所述连杆(15)两端通过转轴分别与第一固定座(14)和第二固定座(16)转动连接。

6.根据权利要求1所述的一种应用于消防广播远程控制系统的功放控制器，其特征在于，所述夹板(9)内侧和第二顶板(19)底部均粘接有橡胶垫(4)。

技术总结
本技术公开了一种应用于消防广播远程控制系统的功放控制器，包括底板和控制器本体，所述底板上安装有控制器本体，以及布设于控制器本体上的第二顶板，所述第二顶板上固定连接有四组呈环形阵列的限位柱，所述限位柱上滑动套设有延伸板，所述第二顶板上固定安装有刹车电机，所述刹车电机的输出轴上转动连接有四组连杆。本技术中，当工作人员将外设放置于第一顶板的上表面时，启动刹车电机，刹车电机的输出轴带动套筒转动，在连杆的联动下，驱动延伸板移动，扩大或者缩小第一顶板的安装位置，外设放置于第一顶板上，在第二弹簧的弹性作用下，通过夹板夹紧外设，可根据外设的大小活动伸缩，可对其更稳固的固定，具有很强的实用性。

技术研发人员：石英琦,苏平娜,张海杰,楼爱芳
受保护的技术使用者：浙江泰和智谷科技有限公司
技术研发日：20230516
