一种具有隔热结构的竹炭电饼撑的制作方法

本技术是一种具有隔热结构的竹炭电饼撑，属于电饼撑。

背景技术：

1、现有常见的电饼铛，由上铛和下铛组成，使用时，上铛和下铛同时加热，可双面或单面烙制各种食品，无需翻动，使用方便，快速节能，清洁卫生。

2、中国专利号cn202143595公开了一种电饼铛，通过增加了第一锁水圈以及第二锁水圈，便于对油蒸汽回收利用，同时便于使用人员进行清洁，但该设计中隔热能力较差，导致电阻加热棒产生的热量中有一部分通过外壳散发到外界，对热量的利用率较低，现在急需一种具有隔热结构的竹炭电饼撑来解决上述出现的问题。

技术实现思路

1、针对现有技术存在的不足，本实用新型目的是提供一种具有隔热结构的竹炭电饼撑，以解决上述背景技术中提出的问题，本实用新型结构合理，外壳内部的隔热保温能力强，对热量的利用率高，且烹饪完成后可以通过风扇对加热腔内部进行快速散热，方便使用人员对其进行清洗收纳。

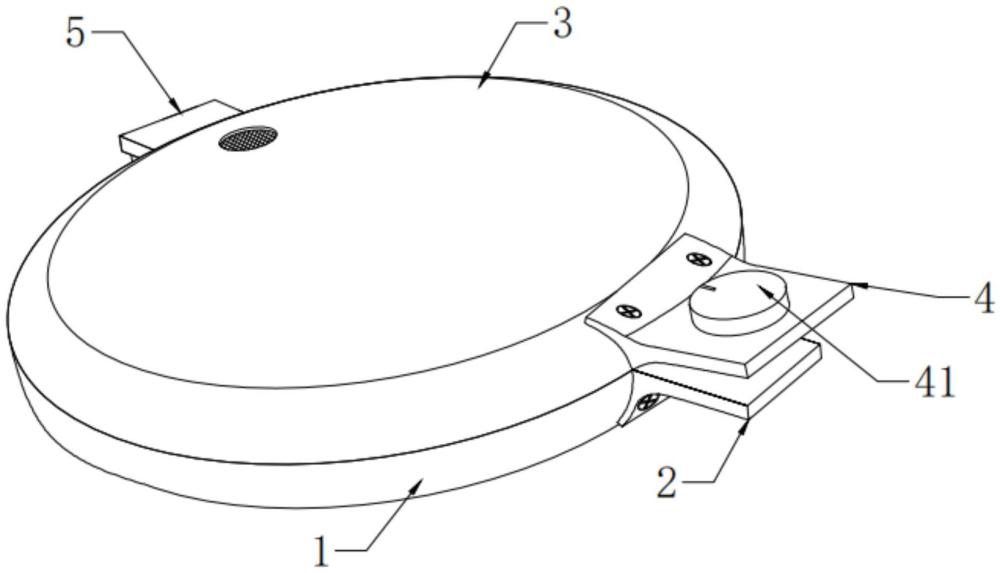

2、为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种具有隔热结构的竹炭电饼撑，包括外壳、下把手、顶盖、上把手、连接块、电阻加热棒、加热板、隔热垫以及隔热层，所述外壳前端面安装有下把手，所述外壳上方卡装有顶盖，所述顶盖前端面安装有上把手，所述顶盖后端面安装有连接块，所述外壳内部设置有电阻加热棒，所述电阻加热棒下方粘接有隔热垫，所述电阻加热棒上方卡装有加热板，所述外壳内部设置有隔热层。

3、进一步地，所述加热板采用竹炭陶瓷制成，所述加热板上端面涂覆有防粘涂层，所述加热板上端面设置有防粘条，所述隔热层内部等规格设置有多组空槽。

4、进一步地，所述隔热垫粘接在加热腔内壁，所述隔热垫上端面设置有反射层。

5、进一步地，所述电阻加热棒呈螺旋状盘绕在加热腔内部，所述电阻加热棒两端安装有温度控制器，所述电阻加热棒环形侧面卡装有固定卡扣，所述固定卡扣等规格设置有多组。

6、进一步地，所述外壳后端安装有风扇，所述上把手上端面安装有旋钮开关，所述旋钮开关输出端通过导线与风扇输入端电性相接，所述旋钮开关输出端通过导线与温度控制器输入端电性相接。

7、进一步地，所述外壳后端面安装有固定块，所述固定块上端面卡装有转动轴，所述连接块与转动轴转动连接。

8、进一步地，所述外壳内部设置有加热腔，所述加热腔内部设置有卡环，所述卡环上端面与加热板下端面相互卡装。

9、本实用新型的有益效果：本实用新型的一种具有隔热结构的竹炭电饼撑，因本实用新型添加了电阻加热棒、风扇、加热板、隔热垫以及隔热层，使用人员可以旋转旋钮开关控制温度控制器开启并设置电阻加热棒的温度，电阻加热棒使得加热腔内部温度升高，由于反射层的作用，电阻加热棒产生的热量绝大多数向上传递并加热加热板，并通过加热板对食物进行烹饪，隔热垫以及隔热层可以进一步增强加热腔内部的隔热保温能力，当烹饪完成后将旋钮开关旋至关闭档位，此时风扇自动开启并对加热腔进行散热，使得加热板快速降温，方便使用人员对其进行清洗收纳，该设计对电阻加热棒产生的热量的利用率高，更加节约能源，实用性强。

技术特征：

1.一种具有隔热结构的竹炭电饼撑，包括外壳、下把手、顶盖、上把手、连接块、电阻加热棒、加热板、隔热垫以及隔热层，其特征在于：所述外壳前端面安装有下把手，所述外壳上方卡装有顶盖，所述顶盖前端面安装有上把手，所述顶盖后端面安装有连接块，所述外壳内部设置有电阻加热棒，所述电阻加热棒下方粘接有隔热垫，所述电阻加热棒上方卡装有加热板，所述外壳内部设置有隔热层。

2.根据权利要求1所述的一种具有隔热结构的竹炭电饼撑，其特征在于：所述外壳后端面安装有固定块，所述固定块上端面卡装有转动轴，所述连接块与转动轴转动连接。

3.根据权利要求1所述的一种具有隔热结构的竹炭电饼撑，其特征在于：所述外壳内部设置有加热腔，所述加热腔内部设置有卡环，所述卡环上端面与加热板下端面相互卡装。

4.根据权利要求3所述的一种具有隔热结构的竹炭电饼撑，其特征在于：所述隔热垫粘接在加热腔内壁，所述隔热垫上端面设置有反射层。

5.根据权利要求3所述的一种具有隔热结构的竹炭电饼撑，其特征在于：所述电阻加热棒呈螺旋状盘绕在加热腔内部，所述电阻加热棒两端安装有温度控制器，所述电阻加热棒环形侧面卡装有固定卡扣，所述固定卡扣等规格设置有多组。

6.根据权利要求5所述的一种具有隔热结构的竹炭电饼撑，其特征在于：所述外壳后端安装有风扇，所述上把手上端面安装有旋钮开关，所述旋钮开关输出端通过导线与风扇输入端电性相接，所述旋钮开关输出端通过导线与温度控制器输入端电性相接。

7.根据权利要求1所述的一种具有隔热结构的竹炭电饼撑，其特征在于：所述加热板采用竹炭陶瓷制成，所述加热板上端面涂覆有防粘涂层，所述加热板上端面设置有防粘条，所述隔热层内部等规格设置有多组空槽。

技术总结
本技术提供一种具有隔热结构的竹炭电饼撑，包括外壳、下把手、顶盖、上把手、连接块、电阻加热棒、加热板、隔热垫以及隔热层，外壳前端面安装有下把手，外壳上方卡装有顶盖，顶盖前端面安装有上把手，顶盖后端面安装有连接块，外壳内部设置有电阻加热棒，电阻加热棒下方粘接有隔热垫，电阻加热棒上方卡装有加热板，外壳内部设置有隔热层，该设计解决了原有电饼撑隔热保温能力较差的问题，本技术结构合理，外壳内部的隔热保温能力强，对热量的利用率高，且烹饪完成后可以通过风扇对加热腔内部进行快速散热，方便使用人员对其进行清洗收纳。

技术研发人员：林贵基,林小娃
受保护的技术使用者：福建华夏金刚科技股份有限公司
技术研发日：20230516
技术公布日：2024/1/25
