一种工程纸质图纸存放架的制作方法

本技术涉及工程纸质图纸存放，具体为一种工程纸质图纸存放架。

背景技术：

1、工程图纸种类有很多，根据不同的用途和专业分工，可以分为建筑施工图、结构施工图、设备施工图等，主要是为了表达建筑物的形状、结构、尺寸、材料等信息，广泛应用于各类工程之中，工程图纸是图纸的一种。

2、工程纸质图纸则是采用纸质的形式而保留的一种工程图纸，虽然电子的绘制更加方便，但是纸质图纸更便于带至施工工程场地内使用，集中保存做好防腐，也更加不易丢失，在查看时相较于电子版的图纸更加直观。

3、而工程纸质图纸(或其他图纸)在保存和放置时，便会用到存放结构，如存放架等，如长时间不使用的工程图纸(或其他图纸)便需要使用带抽屉的存放架，而会经常拿取查看或者偶尔查看，或者暂存于某一处时，则不要求是否使用到带抽屉的存放架。

4、但是现有的存放架在使用时，下方的存放于存放架的抽屉内的图纸可以很便捷的取出，但是置于存放架上方的图纸在拿取时不够方便，需要将整个存放架的抽屉抽出取下才能够取放图纸，操作不便，并且放回抽屉时由于是高处，不易对准抽屉孔，增加了取放的难度。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种工程纸质图纸存放架，目的是解决上述问题。

2、为实现上述目的，本实用新型提供如下技术方案：

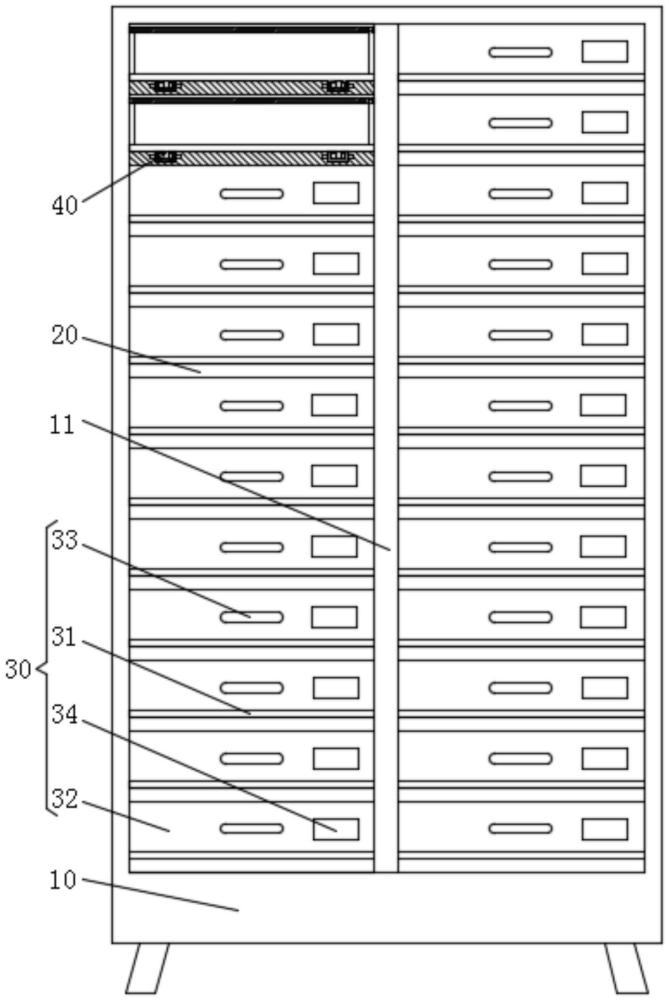

3、一种工程纸质图纸存放架，包括外壳，外壳的内部竖直固定有隔板，外壳的内部横向均匀固定有多个分布于隔板两侧的置物板，还包括：

4、多个放置盒，其通过连接结构滑动设置于置物板的顶部；

5、放置盒相对于置物板可转动。

6、优选的，所述放置盒包括：

7、活动板，其通过连接结构滑动设置于置物板的顶部；

8、前板，其固定于活动板的前端顶部；

9、把手，其与前板固定连接；

10、标签，其与前板固定连接；

11、两个侧板，其固定于活动板顶部的两侧，并与前板固定连接；

12、限位板，其固定于前板和侧板的顶部。

13、优选的，所述置物板的底部和外壳内壁的顶部均固定有挡块，挡块用于挡住限位板。

14、优选的，所述连接结构包括：

15、滑槽，其开设于置物板的顶部；

16、两个导槽，其开设于滑槽的内壁两侧；

17、活动块，其滑动设置于滑槽的内部；

18、两个滑块，其与活动块固定连接，并滑动设置于导槽的内部；

19、连接块，其与活动板固定连接，并活动设置于活动块的内部；

20、两个固定轴，其与连接块固定连接，并与活动块可转动的连接。

21、优选的，所述置物板的顶部开设有倒角，以便于活动板的转动。

22、优选的，其中一个所述侧板的顶部通过转轴可转动的设置有挡板，挡板可转动至另一侧板的顶部。

23、优选的，所述挡块不会阻碍挡板的移动。

24、与现有技术相比，本实用新型具备以下有益效果：

25、本实用新型提供的一种工程纸质图纸存放架，在拿取存放架高处放置的图纸时不再需要连着抽屉整体取下，也不需要再在放置时艰难对准抽屉孔放入抽屉，从而增加了存放架高处存取图纸的便利性，更便于使用。

技术特征：

1.一种工程纸质图纸存放架，包括外壳，外壳的内部竖直固定有隔板，外壳的内部横向均匀固定有多个分布于隔板两侧的置物板，其特征在于，还包括：

2.根据权利要求1所述的一种工程纸质图纸存放架，其特征在于，所述放置盒包括：

3.根据权利要求2所述的一种工程纸质图纸存放架，其特征在于，所述置物板的底部和外壳内壁的顶部均固定有挡块，挡块用于挡住限位板。

4.根据权利要求2所述的一种工程纸质图纸存放架，其特征在于，所述连接结构包括：

5.根据权利要求4所述的一种工程纸质图纸存放架，其特征在于，所述置物板的顶部开设有倒角，以便于活动板的转动。

6.根据权利要求3所述的一种工程纸质图纸存放架，其特征在于，其中一个所述侧板的顶部通过转轴可转动的设置有挡板，挡板可转动至另一侧板的顶部。

7.根据权利要求6所述的一种工程纸质图纸存放架，其特征在于，所述挡块不会阻碍挡板的移动。

技术总结
本技术公开了一种工程纸质图纸存放架，包括外壳，外壳的内部竖直固定有隔板，外壳的内部横向均匀固定有多个分布于隔板两侧的置物板，还包括：多个放置盒，其通过连接结构滑动设置于置物板的顶部；放置盒相对于置物板可转动。本技术提供的一种工程纸质图纸存放架，在拿取存放架高处放置的图纸时不再需要连着抽屉整体取下，也不需要再在放置时艰难对准抽屉孔放入抽屉，从而增加了存放架高处存取工程图纸的便利性，更便于使用。

技术研发人员：谭兴,田劲松
受保护的技术使用者：湖北博晟暖通工程有限公司
技术研发日：20230904
技术公布日：2024/4/29
