破碎食品的杯体及破碎机的制作方法

本技术涉及家用电器，尤其涉及一种破碎食品的杯体及破碎机。

背景技术：

1、随着人们生活水平的提高，出现了越来越多的食品加工设备，例如破碎机及榨汁机等。

2、以破碎机为例，现有技术的食品加工设备包括破碎食品的杯体，破碎食品的杯体包括杯身、刀片单元和驱动单元，驱动单元能带动刀片单元在杯身中旋转，通过刀片单元，以在旋转过程中切碎杯身中的食品。

3、然而，由于刀片单元的刀尖(刀片单元的自由端)远离杯身的中心，当驱动单元带动刀片单元旋转时，刀片单元刀尖的线速度较大，因此，扰流严重，在使用破碎食品的杯体的过程中，会出现较大的噪音，影响使用体验。

技术实现思路

1、本实用新型提供一种破碎食品的杯体及破碎机，用以解决现有技术中由于刀片单元的刀尖远离杯身的中心，导致的破碎食品的杯体噪音大的技术问题。

2、本实用新型提供一种破碎食品的杯体，包括杯身、驱动单元和至少一个刀片单元；杯身具有容置腔；驱动单元具有输出轴，输出轴沿杯身的高度方向设置并设于容置腔内，且输出轴位于容置腔的中心区域；刀片单元沿曲线延伸设置，位于容置腔内，且具有第一端和第二端，第一端和第二端连接输出轴的外周壁。

3、根据本实用新型的一个实施方式，第一端和第二端沿杯身的高度方向排布。

4、根据本实用新型的一个实施方式，刀片单元设为板状结构。

5、根据本实用新型的一个实施方式，刀片单元呈“u”型。

6、根据本实用新型的一个实施方式，刀片单元为多个，多个刀片单元沿输出轴的周向间隔排布。

7、根据本实用新型的一个实施方式，刀片单元为三个，三个刀片单元沿输出轴的周向均匀间隔排布。

8、根据本实用新型的一个实施方式，还包括隔板，隔板位于容置腔内，并将容置腔分隔为沿杯身的高度方向依次排布的第一子腔和第二子腔；杯身具有连通第一子腔的开口；驱动单元位于第二子腔内，并连接第二子腔的腔壁，输出轴自第二子腔延伸至第一子腔内；刀片单元位于第一子腔内。

9、根据本实用新型的一个实施方式，开口位于杯身的顶端。

10、根据本实用新型的一个实施方式，还包括杯把，位于容置腔外，并连接杯身的侧壁。

11、本实用新型还提供一种破碎机，包括：上述实施方式的破碎食品的杯体，破碎食品的杯体包括杯身；杯盖，能开闭地罩设于杯身的顶端的开口处。

12、本实用新型的破碎食品的杯体及破碎机的特点及优点是：

13、刀片单元沿曲线延伸设置，且刀片单元的两端(第一端和第二端)均连接在位于容置腔的中心区域的输出轴上，以实现无刀尖设计，因此，由于本实用新型的破碎食品的杯体没有刀尖，从而不会出现由于现有技术的刀片单元的刀尖远离杯身的中心，导致的破碎食品的杯体噪音大的技术问题，通过上述结构设置，本实用新型可以有效降低噪音，提升使用体验。

技术特征：

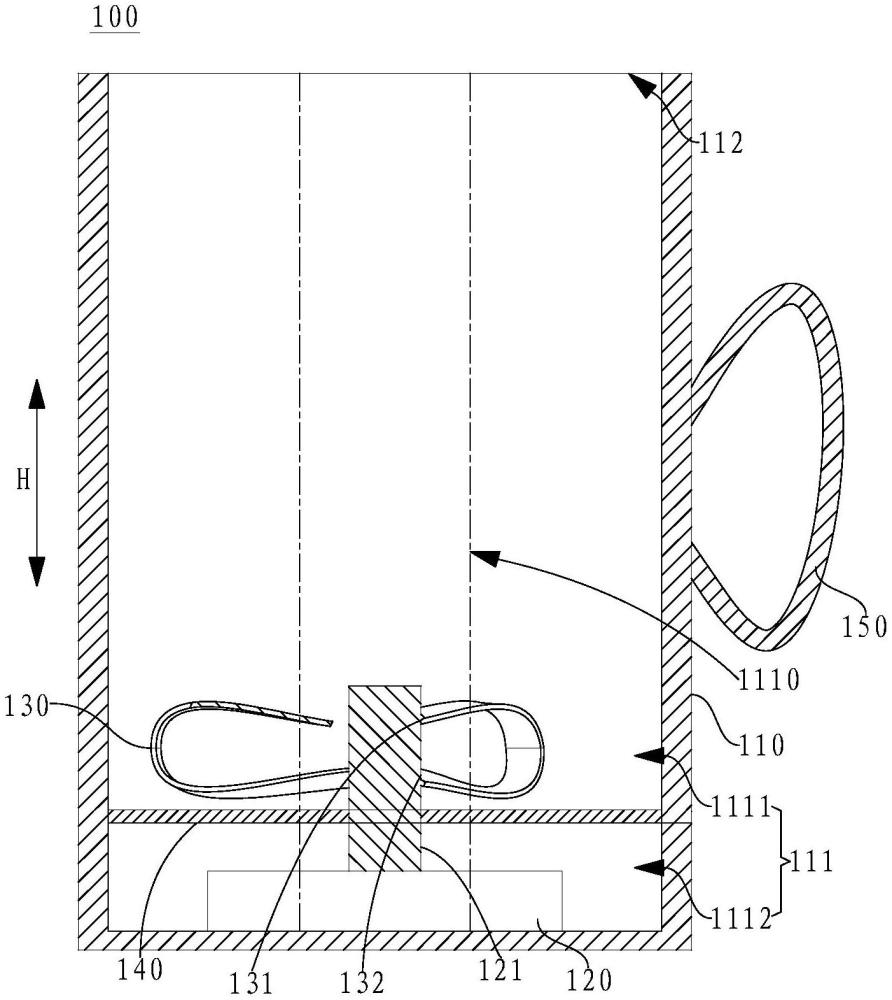

1.一种破碎食品的杯体，其特征在于，包括杯身(110)、驱动单元(120)和至少一个刀片单元(130)；

2.根据权利要求1所述的破碎食品的杯体，其特征在于，所述第一端(131)和所述第二端(132)沿所述杯身(110)的高度方向(h)排布。

3.根据权利要求2所述的破碎食品的杯体，其特征在于，所述刀片单元(130)设为板状结构。

4.根据权利要求3所述的破碎食品的杯体，其特征在于，所述刀片单元(130)呈“u”型。

5.根据权利要求1至4中任一项所述的破碎食品的杯体，其特征在于，所述刀片单元(130)为多个，多个所述刀片单元(130)沿所述输出轴(121)的周向间隔排布。

6.根据权利要求5所述的破碎食品的杯体，其特征在于，所述刀片单元(130)为三个，三个所述刀片单元(130)沿所述输出轴(121)的周向均匀间隔排布。

7.根据权利要求1至4中任一项所述的破碎食品的杯体，其特征在于，

8.根据权利要求7所述的破碎食品的杯体，其特征在于，所述开口(112)位于所述杯身(110)的顶端。

9.根据权利要求1至4中任一项所述的破碎食品的杯体，其特征在于，还包括杯把(150)，位于所述容置腔(111)外，并连接所述杯身(110)的侧壁。

10.一种破碎机，其特征在于，包括：

技术总结
本技术涉及家用电器技术领域，提供一种破碎食品的杯体及破碎机。本技术的破碎食品的杯体包括杯身、驱动单元和至少一个刀片单元；杯身具有容置腔；驱动单元具有输出轴，输出轴沿杯身的高度方向设置并设于容置腔内，且输出轴位于容置腔的中心区域；刀片单元沿曲线延伸设置，位于容置腔内，且具有第一端和第二端，第一端和第二端连接输出轴的外周壁。刀片单元沿曲线延伸设置，且刀片单元的两端均连接在位于容置腔的中心区域的输出轴上，以实现无刀尖设计，从而不会出现由于现有技术的刀片单元的刀尖远离杯身的中心，导致的破碎食品的杯体噪音大的技术问题，通过上述结构设置，本技术可以有效降低噪音，提升使用体验。

技术研发人员：黄胜建,王丽珍,张立臣,杜毅林,刘云鹏,王少鹏,余青辉,成建
受保护的技术使用者：青岛海尔智慧生活电器有限公司
技术研发日：20231026
技术公布日：2024/9/9
