一种多层防护门的制作方法

本技术具体涉及一种多层防护门，属于防护门。

背景技术：

1、人防工程是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室，人防工程中需要用到防护门，防护门是一种能抵抗各种冲击波或重物冲撞的门，一般采用钢质材料制作。

2、现有的防护门，不具有良好的防火性和密封性，且不具有隔音的效果，同时不能够快速的对防护门进行开启和关闭，费时费力，使用极其不便。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种多层防护门，具有良好的防火性和密封性，防护门不仅更加坚固，还具有隔音的效果，同时能够快速的对防护门进行开启和关闭。

2、本实用新型通过以下技术方案来实现上述目的，一种多层防护门，包括门梁、门框、防护门本体、辅助开启组件、内控制器、单向钢化防爆玻璃和外控制器，所述门框顶部固定安装在所述门梁底部，所述防护门本体转动安装在所述门框内部，所述门框内侧设置有安装槽，所述辅助开启组件固定安装在所述安装槽内部，一部分所述辅助开启组件穿设安装在所述防护门本体内部，所述内控制器安装在所述门框内侧，所述单向钢化防爆玻璃固定安装在所述防护门本体上，所述外控制器安装在所述门框外侧。

3、优选的，为了提高防护门的使用效果，所述防护门本体包括钢板层、防火阻燃层、钢筋混凝土层、隔音层和橡胶密封层，所述防火阻燃层固定在所述钢板层后侧，所述钢筋混凝土层固定在所述防火阻燃层后侧，所述隔音层固定在所述钢筋混凝土层后侧，所述橡胶密封层固定在所述隔音层后侧。

4、优选的，为了辅助开启防护门本体，使用更加方便，所述辅助开启组件包括转动电机、转轴、主动齿轮、安装轴和从动齿轮，所述转动电机顶部固定安装在所述安装槽内部上壁，所述转轴一端安装在所述转动电机的输出端，所述转轴另一端转动安装在所述安装槽内部下壁，所述主动齿轮穿设固定在所述转轴外侧，所述安装轴顶部转动安装在所述安装槽内部上壁，所述安装轴底部转动安装在门框内部，所述从动齿轮穿设固定在所述安装轴外侧，所述从动齿轮与所述主动齿轮相啮合。

5、优选的，为了能够对单向钢化防爆玻璃进行遮挡，且能够对防护门本体内部进行照明，所述防护门本体后侧固定有可照明式遮挡组件，所述可照明式遮挡组件包括固定板、伸缩杆、挡板、照明灯和空气净化器，所述固定板一侧固定在所述防护门本体后侧，所述伸缩杆顶部固定安装在所述固定板底部，所述挡板顶部固定在所述伸缩杆底部，所述照明灯安装在所述挡板后侧，所述空气净化器固定安装在所述挡板后侧。

6、本实用新型的技术效果和优点：本实用新型将防护门本体分为钢板层、防火阻燃层、钢筋混凝土层、隔音层和橡胶密封层，使得防护门具有良好的防火性和密封性，防护门不仅更加坚固，还具有隔音的效果，同时利用辅助开启组件，能够快速的对防护门进行开启和关闭，使用更加方便，节约时间。

技术特征：

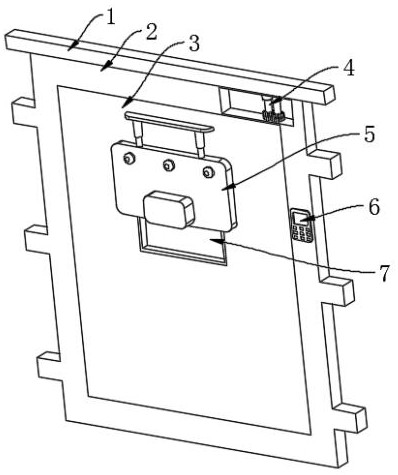

1.一种多层防护门，包括门梁（1）、门框（2）、防护门本体（3）、辅助开启组件（4）、内控制器（6）、单向钢化防爆玻璃（7）和外控制器（8），其特征在于：所述门框（2）顶部固定安装在所述门梁（1）底部，所述防护门本体（3）转动安装在所述门框（2）内部，所述门框（2）内侧设置有安装槽，所述辅助开启组件（4）固定安装在所述安装槽内部，一部分所述辅助开启组件（4）穿设安装在所述防护门本体（3）内部，所述内控制器（6）安装在所述门框（2）内侧，所述单向钢化防爆玻璃（7）固定安装在所述防护门本体（3）上，所述外控制器（8）安装在所述门框（2）外侧。

2.根据权利要求1所述的一种多层防护门，其特征在于：所述防护门本体（3）包括钢板层（301）、防火阻燃层（302）、钢筋混凝土层（303）、隔音层（304）和橡胶密封层（305），所述防火阻燃层（302）固定在所述钢板层（301）后侧。

3.根据权利要求2所述的一种多层防护门，其特征在于：所述钢筋混凝土层（303）固定在所述防火阻燃层（302）后侧，所述隔音层（304）固定在所述钢筋混凝土层（303）后侧，所述橡胶密封层（305）固定在所述隔音层（304）后侧。

4.根据权利要求1所述的一种多层防护门，其特征在于：所述辅助开启组件（4）包括转动电机（401）、转轴（402）、主动齿轮（403）、安装轴（404）和从动齿轮（405），所述转动电机（401）顶部固定安装在所述安装槽内部上壁。

5.根据权利要求4所述的一种多层防护门，其特征在于：所述转轴（402）一端安装在所述转动电机（401）的输出端，所述转轴（402）另一端转动安装在所述安装槽内部下壁，所述主动齿轮（403）穿设固定在所述转轴（402）外侧。

6.根据权利要求5所述的一种多层防护门，其特征在于：所述安装轴（404）顶部转动安装在所述安装槽内部上壁，所述安装轴（404）底部转动安装在门框（2）内部，所述从动齿轮（405）穿设固定在所述安装轴（404）外侧，所述从动齿轮（405）与所述主动齿轮（403）相啮合。

7.根据权利要求1所述的一种多层防护门，其特征在于：所述防护门本体（3）后侧固定有可照明式遮挡组件（5），所述可照明式遮挡组件（5）包括固定板（501）、伸缩杆（502）、挡板（503）、照明灯（504）和空气净化器（505），所述固定板（501）一侧固定在所述防护门本体（3）后侧。

8.根据权利要求7所述的一种多层防护门，其特征在于：所述伸缩杆（502）顶部固定安装在所述固定板（501）底部，所述挡板（503）顶部固定在所述伸缩杆（502）底部，所述照明灯（504）安装在所述挡板（503）后侧，所述空气净化器（505）固定安装在所述挡板（503）后侧。

技术总结
本技术涉及防护门技术领域，具体的说是一种多层防护门，包括门梁、门框、防护门本体、辅助开启组件、内控制器、单向钢化防爆玻璃和外控制器，门框顶部固定安装在门梁底部，防护门本体转动安装在门框内部，门框内侧设置有安装槽，辅助开启组件固定安装在安装槽内部，一部分辅助开启组件穿设安装在防护门本体内部，内控制器安装在安装在门框内侧，单向钢化防爆玻璃固定安装在防护门本体上，外控制器安装在门框外侧，本技术具有良好的防火性和密封性，安全性能更高，防护门不仅更加坚固，还具有隔音的效果，同时能够快速的对防护门进行开启和关闭，节约时间，使用方便，实用性强。

技术研发人员：谢兴国,李智胜
受保护的技术使用者：铜陵华意人防设备工程有限公司
技术研发日：20231102
技术公布日：2024/7/25
