一种塔机用可拆卸移动爬梯的制作方法

本技术涉及塔机设备，具体涉及一种塔机用可拆卸移动爬梯。

背景技术：

1、在建筑工地上，为了方便高空作业，通常需要搭建楼梯。传统的方法是使用固定立柱和立柱之间设置的楼梯。但是，这种一次性使用的楼梯用完只能废弃，浪费了大量材料。这不仅增加了建筑成本，而且也造成了资源浪费。因此，需要可拆卸移动的爬梯方便地安装、拆卸和运输，通过使用可拆卸移动爬梯，可以有效地减少材料浪费，降低建筑成本，同时也提高了高空作业的安全性，需要方便安装和拆卸，方便运输和储存，确保其安全性和稳定性；总之，塔机用可拆卸移动爬梯的技术背景主要是为了解决传统固定式爬梯在建筑工地使用中的不便和浪费问题，通过可拆卸的设计，可以方便地安装、拆卸和运输，有效地减少材料浪费，降低建筑成本，同时也提高了高空作业的安全性。

技术实现思路

1、本实用新型旨在至少在一定程度上解决塔机用移动爬梯的技术问题。为此，本实用新型提出一种塔机用可拆卸移动爬梯。

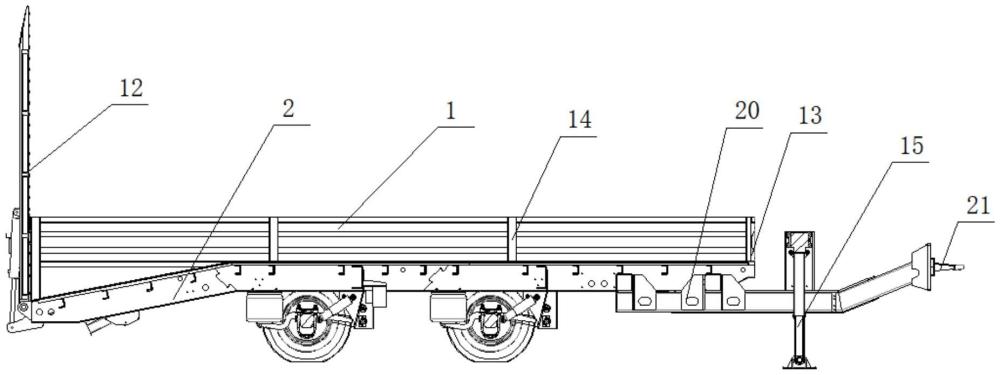

2、本实用新型解决其技术问题所采用的技术方案是：一种塔机用可拆卸移动爬梯，该塔机用可拆卸移动爬梯具体包括爬梯本体、移动架、移动组件、支撑固定部件和爬梯升降装置，所述爬梯本体设置在移动架上，所述移动架下方设置移动组件，所述移动组件包括移动轮、转轴、支撑座、掣压件和伸缩杆，所述支撑座连接在移动架下，所述移动轮的轴心位连接转轴设置于支撑座的枢接位置，所述掣压件与该支撑座水平枢接，所述掣压件位于与移动轮外周缘距离处，所述伸缩杆设置在支撑座上且连接掣压件，所述支撑固定部件设置在移动架下方，所述爬梯升降装置设置在爬梯本体一端，所述爬梯升降装置包括升降座、第一伸缩气缸、第二伸缩气缸、铰接台和防护板，所述升降座设置在移动架的一端，所述升降座上连接第一伸缩气缸和第二伸缩气缸，所述第一伸缩气缸和第二伸缩气缸通过铰接台连接防护板，所述防护板连接在爬梯本体上，所述爬梯本体、移动架和爬梯升降装置皆为可拆卸连接。

3、在本实用新型一个较佳实施例中，所述爬梯本体为铝合金梯子，且设置钢制底盘和侧横框，

4、在本实用新型一个较佳实施例中，所述支撑固定部件包括支撑腿、压紧扣、铰接轴、支撑固定板和安装座，所述安装座设置在移动架上，所述安装座上设置支撑固定板，所述支撑固定板上转动连接铰接轴，所述铰接轴连接压紧扣，所述压紧扣与支撑腿相扣，所述支撑腿连接在支撑固定板侧面。

5、在本实用新型一个较佳实施例中，所述第一伸缩气缸和第二伸缩气缸用电驱动。

6、在本实用新型一个较佳实施例中，所述爬梯本体和移动架连接处设置锁紧扣。

7、在本实用新型一个较佳实施例中，所述移动架末端设置推动把手。

8、本实用新型的有益效果是：采用上述结构后，可拆卸移动爬梯采用铝合金梯子，具有重量轻、耐腐蚀、易于搬运等优点，同时设置钢制底盘和侧横框，增加了爬梯的稳定性和承重能力，移动组件包括移动轮、转轴、支撑座、掣压件和伸缩杆，这种设计使得爬梯可以轻松地在不同位置移动，方便塔机的操作，支撑固定部件包括支撑腿、压紧扣、铰接轴、支撑固定板和安装座，这种设计可以确保爬梯在固定位置的稳定性和安全性，爬梯升降装置包括升降座、第一伸缩气缸、第二伸缩气缸、铰接台和防护板，这种设计可以实现爬梯的平稳升降，同时防护板可以保护操作人员的安全，综上所述，这种塔机用可拆卸移动爬梯的设计具有轻便、可移动、易操作、安全可靠等优点，可方便地安装、拆卸和运输，有效地减少材料浪费，降低建筑成本，提高了高空作业的安全性。

技术特征：

1.一种塔机用可拆卸移动爬梯，该塔机用可拆卸移动爬梯具体包括爬梯本体、移动架、移动组件、支撑固定部件和爬梯升降装置，其特征在于：所述爬梯本体设置在移动架上，所述移动架下方设置移动组件，所述移动组件包括移动轮、转轴、支撑座、掣压件和伸缩杆，所述支撑座连接在移动架下，所述移动轮的轴心位连接转轴设置于支撑座的枢接位置，所述掣压件与该支撑座水平枢接，所述掣压件位于与移动轮外周缘距离处，所述伸缩杆设置在支撑座上且连接掣压件，所述支撑固定部件设置在移动架下方，所述爬梯升降装置设置在爬梯本体一端，所述爬梯升降装置包括升降座、第一伸缩气缸、第二伸缩气缸、铰接台和防护板，所述升降座设置在移动架的一端，所述升降座上连接第一伸缩气缸和第二伸缩气缸，所述第一伸缩气缸和第二伸缩气缸通过铰接台连接防护板，所述防护板连接在爬梯本体上；所述爬梯本体、移动架和爬梯升降装置皆为可拆卸连接。

2.根据权利要求1所述一种塔机用可拆卸移动爬梯，其特征在于：所述爬梯本体为铝合金梯子，且设置钢制底盘和侧横框。

3.根据权利要求1所述一种塔机用可拆卸移动爬梯，其特征在于：所述支撑固定部件包括支撑腿、压紧扣、铰接轴、支撑固定板和安装座，所述安装座设置在移动架上，所述安装座上设置支撑固定板，所述支撑固定板上转动连接铰接轴，所述铰接轴连接压紧扣，所述压紧扣与支撑腿相扣，所述支撑腿连接在支撑固定板侧面。

4.根据权利要求1所述一种塔机用可拆卸移动爬梯，其特征在于：所述第一伸缩气缸和第二伸缩气缸用电驱动。

5.根据权利要求1所述一种塔机用可拆卸移动爬梯，其特征在于：所述爬梯本体和移动架连接处设置锁紧扣。

6.根据权利要求1所述一种塔机用可拆卸移动爬梯，其特征在于：所述移动架末端设置推动把手。

技术总结
本技术公开了一种塔机用可拆卸移动爬梯，涉及塔机设备技术领域，其包括爬梯本体、移动架、移动组件、支撑固定部件和爬梯升降装置，爬梯本体设置在移动架上，移动架下方设置移动组件，移动组件包括移动轮、转轴、支撑座、掣压件和伸缩杆，支撑固定部件设置在移动架下方，爬梯升降装置设置在爬梯本体一端，爬梯升降装置包括升降座、第一伸缩气缸、第二伸缩气缸、铰接台和防护板，爬梯本体、移动架和爬梯升降装置皆为可拆卸连接，这种塔机用可拆卸移动爬梯可方便地安装、拆卸和运输，有效地减少材料浪费，降低建筑成本，提高了高空作业的安全性。

技术研发人员：窦维娜,仕军
受保护的技术使用者：江苏融合达丰机械工程有限公司
技术研发日：20231214
技术公布日：2024/9/9
