一种具有通风装置的银行柜台的制作方法

本发明涉及柜台设备，特别涉及一种具有通风装置的银行柜台。

背景技术：

1、银行柜台，指的是客户和银行工作人员之间隔离接触进行业务咨询、查询和操作的设备。

2、现有的银行柜台在使用时，办公室与外界隔断，进而导致办公室内空气流通性差，而由于文件大多为纸质材料，采用常规的换气窗通风，通风效果不佳，室内依然潮湿，导致纸质文件容易发潮，甚至字迹模糊、纸张破损。

3、因此，如何提供一种银行柜台可对办公室进行高效通风，防止办公室处于潮湿环境是本领域技术人员目前需要解决的技术问题。

技术实现思路

1、本发明的目的是提供一种具有通风装置的银行柜台，解决了办公室通风效果不佳，室内依然潮湿，导致纸质文件容易发潮的技术问题。

2、为实现上述目的，本发明提供一种具有通风装置的银行柜台，包括柜台本体，所述柜台本体上设有通风装置，所述通风装置包括：

3、壳体，贯穿设于所述柜台本体顶端，所述壳体内设有容纳腔，所述壳体的一侧设有连通所述容纳腔的进风筒，所述壳体的另一侧设有连通所述容纳腔的排风筒；

4、过滤组件，安装于所述容纳腔，且所述过滤组件靠近所述进风筒一侧设置，用于对所述进风筒进入的空气进行过滤；

5、干燥组件，安装于所述容纳腔，且位于所述过滤组件一侧设置，用于对所述过滤组件处理后的空气进行干燥；

6、离心风机，安装于所述容纳腔，且位于所述排风筒和所述干燥组件之间设置，用于排送干燥后的空气通过所述排风筒。

7、所述干燥组件包括：

8、支撑架，与所述容纳腔可拆卸连接，所述支撑架上开设有第一通孔和第二通孔；

9、第一导流仓、第二导流仓，所述第一导流仓和所述第二导流仓位于所述支撑架远离所述过滤组件的一侧设置，且对应与所述第一通孔和所述第二通孔连通，所述第一导流仓和所述第二导流仓的内壁均沿圆周方向排列设有多个螺旋导流板；

10、第一锥形干燥筒和第二锥形干燥筒，对应设于所述第一导流仓和所述第二导流仓上，所述第一锥形干燥筒和所述第二锥形干燥筒的一端均设有格栅网，另一端均设有可拆卸的密封盖，所述第一锥形干燥筒和所述第二锥形干燥筒均安装有干燥剂，且外壁上均设有若干个出风槽。

11、所述干燥组件还包括设于所述容纳腔内的驱动电机，所述驱动电机位于所述第一锥形干燥筒和第二锥形干燥筒之间设置，所述驱动电机的输出轴设有主动齿轮，所述第一锥形干燥筒靠近所述驱动电机的一端设有第一从动齿轮，所述第二锥形干燥筒靠近所述驱动电机的一端设有第二从动齿轮，所述主动齿轮与所述第一从动齿轮和所述第二从动齿轮相互啮合。

12、所述第一通孔和所述第二通孔上设有风栅网，所述驱动电机为直流电机。

13、所述过滤组件包括安装架，所述安装架与所述壳体可拆卸连接，所述安装架中部设有安装腔，所述安装腔内设有复合初效滤网和复合高效滤网，所述复合初效滤网相较于所述复合高效滤网靠近所述进风筒设置。

14、所述复合初效滤网包括纤维玻璃层、合成纤维层和纸质滤材层。

15、所述复合高效滤网包括玻璃纤维滤纸层和活性炭层。

16、所述进风筒包括同侧设置的第一进风筒和第二进风筒，所述第一进风筒内设有第一电磁阀，所述第二进风筒内设有第二电磁阀，所述第一电磁阀和所述第二电磁阀均与控制器建立信号连接。

17、相对于上述背景技术，本发明提供的通风装置的银行柜台，当需要进行通风换气时，离心风机开启，室外新风通过进风筒进入壳体容纳腔内，过滤组件对进风筒进入的空气进行过滤，干燥组件用于对过滤组件处理后的空气进行干燥，接下来通过排风筒进入到室内，由于经过过滤组件和干燥组件的处理，进入到室内的空气干燥以及清新，使室内保持一定的干燥度，避免相关文件潮湿受损，因此，本申请提供的一种具有通风装置的银行柜台，保持室内干燥以及空气清新，给工作人员提供一个舒适的工作环境，防止纸质材料受潮。

技术特征：

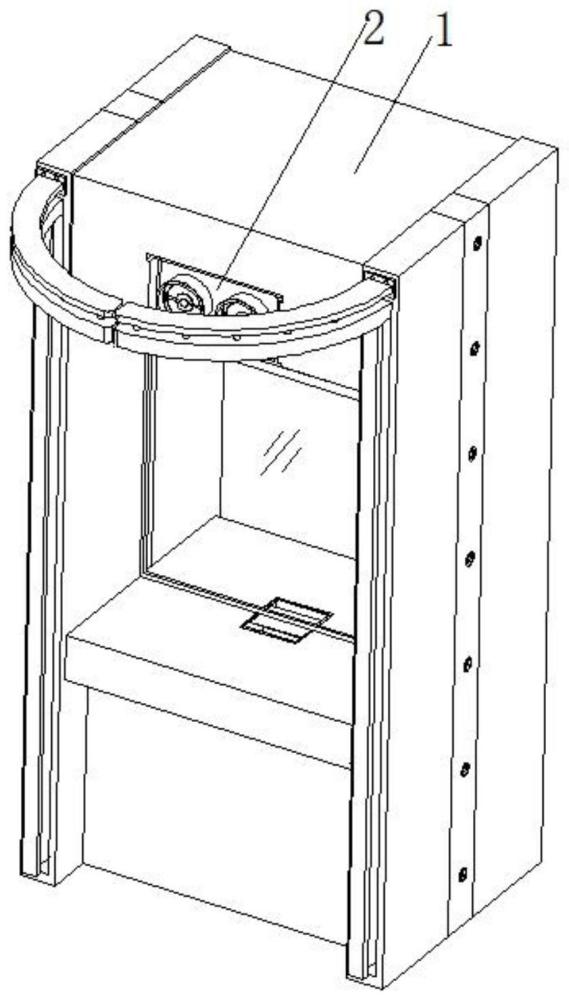

1.一种具有通风装置的银行柜台，包括柜台本体(1)，所述柜台本体(1)上设有通风装置，其特征在于，所述通风装置包括：

2.根据权利要求1所述的具有通风装置的银行柜台，其特征在于，所述干燥组件(4)包括：

3.根据权利要求2所述的具有通风装置的银行柜台，其特征在于，所述干燥组件(4)还包括设于所述容纳腔内的驱动电机(49)，所述驱动电机(49)位于所述第一锥形干燥筒(45)和第二锥形干燥筒(46)之间设置，所述驱动电机(49)的输出轴设有主动齿轮(491)，所述第一锥形干燥筒(45)靠近所述驱动电机(49)的一端设有第一从动齿轮(451)，所述第二锥形干燥筒(46)靠近所述驱动电机(49)的一端设有第二从动齿轮(461)，所述主动齿轮(491)与所述第一从动齿轮(451)和所述第二从动齿轮(461)相互啮合。

4.根据权利要求3所述的具有通风装置的银行柜台，其特征在于，所述第一通孔(411)和所述第二通孔(412)上设有风栅网(413)，所述驱动电机(49)为直流电机。

5.根据权利要求1所述的具有通风装置的银行柜台，其特征在于，所述过滤组件(3)包括安装架(31)，所述安装架(31)与所述壳体(2)可拆卸连接，所述安装架(31)中部设有安装腔，所述安装腔内设有复合初效滤网(32)和复合高效滤网(33)，所述复合初效滤网(32)相较于所述复合高效滤网(33)靠近所述进风筒(21)设置。

6.根据权利要求5所述的具有通风装置的银行柜台，其特征在于，所述复合初效滤网(32)包括纤维玻璃层、合成纤维层和纸质滤材层。

7.根据权利要求5所述的具有通风装置的银行柜台，其特征在于，所述复合高效滤网(33)包括玻璃纤维滤纸层和活性炭层。

8.根据权利要求1所述的具有通风装置的银行柜台，其特征在于，所述进风筒(21)包括同侧设置的第一进风筒(211)和第二进风筒(212)，所述第一进风筒(211)内设有第一电磁阀(213)，所述第二进风筒(212)内设有第二电磁阀(214)，所述第一电磁阀(213)和所述第二电磁阀(214)均与控制器建立信号连接。

技术总结
本发明公开了一种具有通风装置的银行柜台，涉及柜台设备技术领域，包括柜台本体，柜台本体上设有通风装置，通风装置包括：壳体，贯穿设于柜台本体顶端，壳体内设有容纳腔，壳体的一侧设有连通容纳腔的进风筒，壳体的另一侧设有连通容纳腔的排风筒；过滤组件，安装于容纳腔，且过滤组件靠近进风筒一侧设置，用于对进风筒进入的空气进行过滤；干燥组件，安装于容纳腔，且位于过滤组件一侧设置，用于对过滤组件处理后的空气进行干燥；离心风机，安装于容纳腔，且位于排风筒和干燥组件之间设置，用于排送干燥后的空气通过排风筒。上述具有通风装置的银行柜台保持室内干燥以及空气清新，给工作人员提供一个舒适的工作环境。

技术研发人员：刘畅
受保护的技术使用者：重庆农村商业银行股份有限公司
技术研发日：
技术公布日：2024/5/16
