一种基于人体工程学休闲椅的制作方法

本发明属于人体工程椅，具体涉及一种基于人体工程学休闲椅。

背景技术：

1、人体工程椅是一种基于人体工程学的休闲椅，其靠背弧度是基于人体工程学设计，符合人体工程学，坐在上面的舒适度比一般的座椅更加的舒适，如公开号为cn204363451u的现有专利中所公开的“一种符合人体工程学的休闲椅子，包括底座、支撑杆、连接件、座垫、靠背、扶手，所述靠背的前表面与成年人背部的曲线相同；所述连接件的前端部固定着斜伸缩构件，所述斜伸缩构件的伸缩杆的前端部固定在所述座垫的下部，所述座垫的后部设有铰链与靠背的下部活动连接”，可以看出该申请中所描述的正是一种常见的人体工程学休闲椅；

2、现有技术中的这种人体工程学休闲椅在实际使用时，椅板主体上会设计一个弧形的腰撑垫，用来对使用者的腰部进行辅助支撑，但因腰撑垫直接固定在椅板主体上，导致腰撑垫的位置无法根据不同使用者的实际使用需求进行适应性调节，一定程度的降低了休闲椅的使用灵活性和便利性，存在弊端，为此本发明提出一种基于人体工程学休闲椅。

技术实现思路

1、本发明的目的在于提供一种基于人体工程学休闲椅，以解决上述背景技术中提出现有技术中的这种人体工程学休闲椅在实际使用时，椅板主体上会设计一个弧形的腰撑垫，用来对使用者的腰部进行辅助支撑，但因腰撑垫直接固定在椅板主体上，导致腰撑垫的位置无法根据不同使用者的实际使用需求进行适应性调节，一定程度的降低了休闲椅的使用灵活性和便利性，存在弊端的问题。

2、为实现上述目的，本发明提供如下技术方案：一种基于人体工程学休闲椅，包括

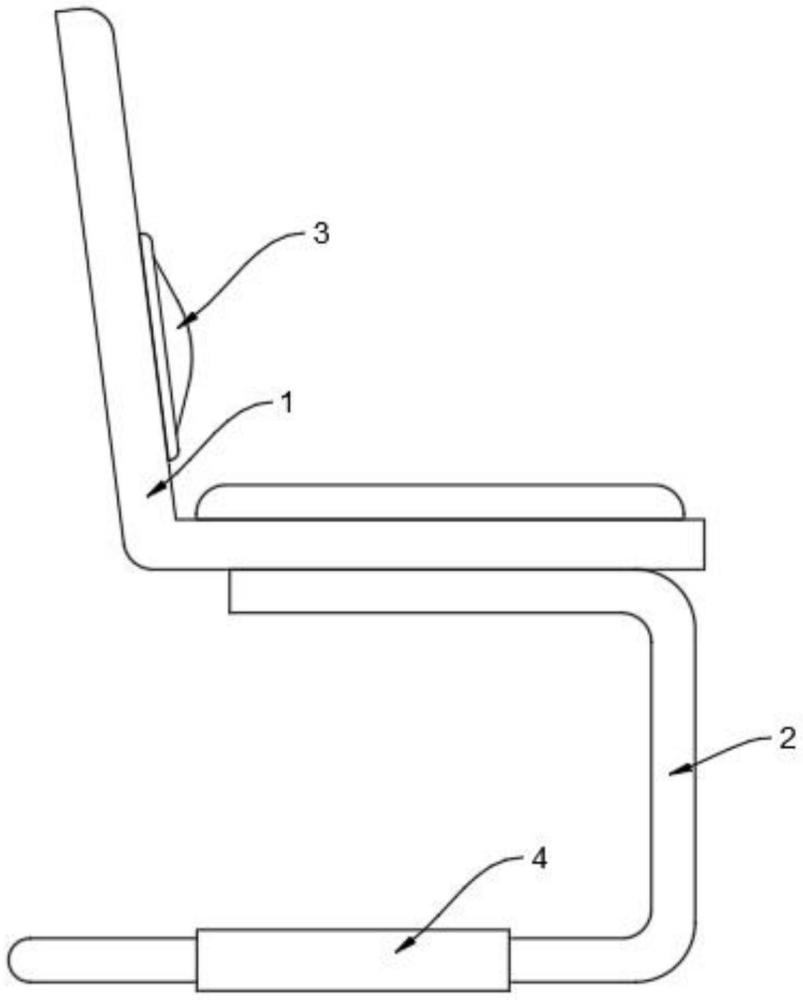

3、椅板主体、固定在椅板主体底部的两个底撑架；

4、以及设置在椅板主体表面的可调式腰撑，包括滑动设置在椅板主体前表面的基垫、安装在基垫前表面的弧形撑垫、固定在基垫后表面的t形后座、开设在椅板主体前表面的t形滑槽，所述t形后座滑动位于t形滑槽中，所述可调式腰撑还包括限位组件。

5、优选的，所述限位组件包括开设在椅板主体后表面的矩形后槽，所述矩形后槽内设置有限位条，所述限位条的一侧转动安装有限位插块，所述矩形后槽和t形滑槽之间贯穿开设有多个与限位插块相对应的调节孔，所述t形后座的表面贯穿开设有与限位插块相对应的限位插孔，所述限位插块的前端贯穿其中一个调节孔并插入至限位插孔中。

6、优选的，所述限位组件还包括开设在矩形后槽两侧内壁的条形侧卡槽，所述限位条的两端分别旋入至两个条形侧卡槽内。

7、优选的，所述限位插块的后端固定有轴块，且限位条转动套设在轴块上。

8、优选的，所述限位组件还包括开设在限位条内的内槽、装设在内槽内的弹簧和伸缩卡珠、开设在轴块表面的两个限位卡槽，所述伸缩卡珠的端部弹出至其中一个限位卡槽中。

9、优选的，所述弹簧的顶端与伸缩卡珠的底端固定，所述弹簧的底端固定在内槽的内壁上。

10、优选的，还包括防滑套，所述防滑套套设安装在底撑架的底端表面。

11、优选的，还包括两个圆柱形橡胶棒，所述防滑套的表面贯穿开设有两个与圆柱形橡胶棒相对应的穿孔a，所述底撑架的底端表面贯穿开设有两个与圆柱形橡胶棒相对应的穿孔b，所述圆柱形橡胶棒的两侧均设有一体式的弧形凸起，所述圆柱形橡胶棒内开设有内腔，所述圆柱形橡胶棒插入穿孔a并贯穿穿孔b，且所述弧形凸起卡在底撑架的内侧。

12、与现有技术相比，本发明的有益效果是：本发明通过对现有技术中的人体工程学休闲椅进行改进优化，设计了基垫、弧形撑垫、t形后座、t形滑槽和限位组件组成的可调式腰撑，使得实际使用时可根据不同使用者的使用需求对弧形撑垫的位置进行适应性的上下调节，有效提升整个人体工程学休闲椅的使用灵活性和便利性，满足不同使用者不同的使用需求。

技术特征：

1.一种基于人体工程学休闲椅，其特征在于：包括

2.根据权利要求1所述的一种基于人体工程学休闲椅，其特征在于：所述限位组件包括开设在椅板主体(1)后表面的矩形后槽(35)，所述矩形后槽(35)内设置有限位条(37)，所述限位条(37)的一侧转动安装有限位插块(38)，所述矩形后槽(35)和t形滑槽(34)之间贯穿开设有多个与限位插块(38)相对应的调节孔(310)，所述t形后座(33)的表面贯穿开设有与限位插块(38)相对应的限位插孔(39)，所述限位插块(38)的前端贯穿其中一个调节孔(310)并插入至限位插孔(39)中。

3.根据权利要求2所述的一种基于人体工程学休闲椅，其特征在于：所述限位组件还包括开设在矩形后槽(35)两侧内壁的条形侧卡槽(36)，所述限位条(37)的两端分别旋入至两个条形侧卡槽(36)内。

4.根据权利要求3所述的一种基于人体工程学休闲椅，其特征在于：所述限位插块(38)的后端固定有轴块(311)，且限位条(37)转动套设在轴块(311)上。

5.根据权利要求4所述的一种基于人体工程学休闲椅，其特征在于：所述限位组件还包括开设在限位条(37)内的内槽(312)、装设在内槽(312)内的弹簧(313)和伸缩卡珠(314)、开设在轴块(311)表面的两个限位卡槽(315)，所述伸缩卡珠(314)的端部弹出至其中一个限位卡槽(315)中。

6.根据权利要求5所述的一种基于人体工程学休闲椅，其特征在于：所述弹簧(313)的顶端与伸缩卡珠(314)的底端固定，所述弹簧(313)的底端固定在内槽(312)的内壁上。

7.根据权利要求1所述的一种基于人体工程学休闲椅，其特征在于：还包括防滑套(4)，所述防滑套(4)套设安装在底撑架(2)的底端表面。

8.根据权利要求7所述的一种基于人体工程学休闲椅，其特征在于：还包括两个圆柱形橡胶棒(5)，所述防滑套(4)的表面贯穿开设有两个与圆柱形橡胶棒(5)相对应的穿孔a(41)，所述底撑架(2)的底端表面贯穿开设有两个与圆柱形橡胶棒(5)相对应的穿孔b(21)，所述圆柱形橡胶棒(5)的两侧均设有一体式的弧形凸起(51)，所述圆柱形橡胶棒(5)内开设有内腔(52)，所述圆柱形橡胶棒(5)插入穿孔a(41)并贯穿穿孔b(21)，且所述弧形凸起(51)卡在底撑架(2)的内侧。

技术总结
本发明公开了一种基于人体工程学休闲椅，包括椅板主体、固定在椅板主体底部的两个底撑架；以及设置在椅板主体表面的可调式腰撑，包括滑动设置在椅板主体前表面的基垫、安装在基垫前表面的弧形撑垫、固定在基垫后表面的T形后座、开设在椅板主体前表面的T形滑槽，所述T形后座滑动位于T形滑槽中，所述可调式腰撑还包括限位组件；本发明通过对现有技术中的人体工程学休闲椅进行改进优化，设计了基垫、弧形撑垫、T形后座、T形滑槽和限位组件组成的可调式腰撑，使得实际使用时可根据不同使用者的使用需求对弧形撑垫的位置进行适应性的上下调节，有效提升整个人体工程学休闲椅的使用灵活性和便利性，满足不同使用者不同的使用需求。

技术研发人员：谢立平,施佳晨
受保护的技术使用者：嘉兴智华家居有限公司
技术研发日：
技术公布日：2025/2/17
