一种壁挂式装饰框的制作方法

本技术涉及家居装饰品领域，特别涉及一种壁挂式装饰框。

背景技术：

1、壁挂式装饰框是一种用于固定在墙壁上的框体，上面用于置放摆件、花钵或者工艺品等等，但是目前的壁挂式装饰框都是直接通过螺栓固定在前面的，一般安装位置都非常高，为了美观性，这类装饰框结构都会比较复杂，所以后续清理的时候非常困难，因为在墙面不能直接水洗，只能用抹布清洁，不仅不方便，而且很难清理边角。

技术实现思路

1、本实用新型要解决的技术问题是提供一种壁挂式装饰框，以解决上述背景技术中的技术问题。

2、为了解决上述技术问题，本实用新型的技术方案为：

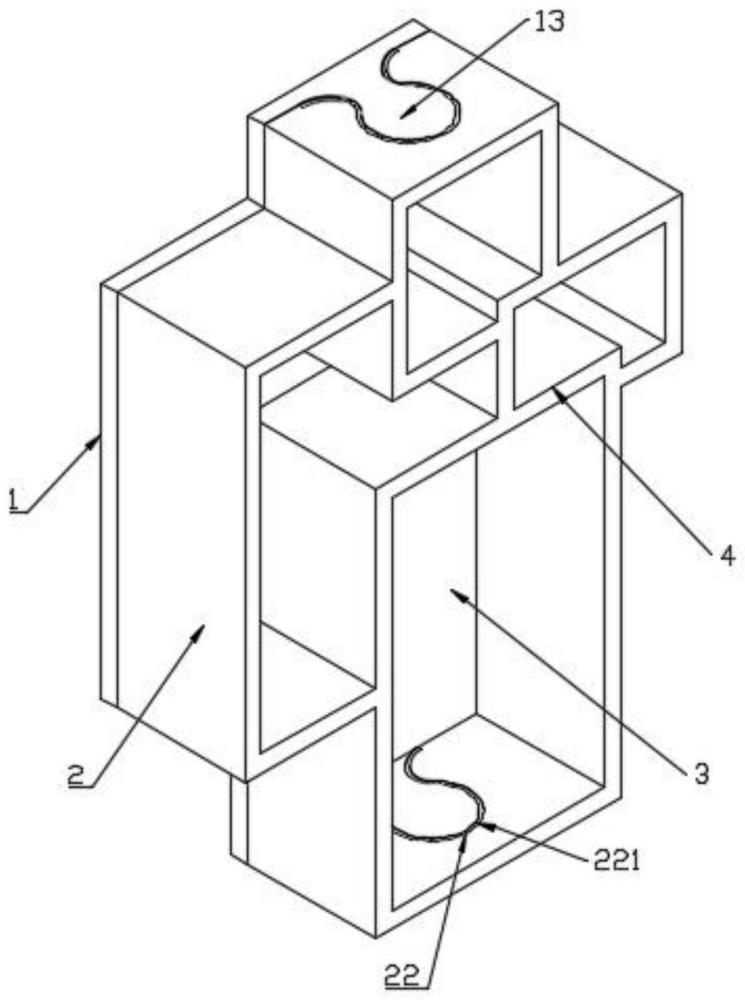

3、一种壁挂式装饰框，包括框体以及用于安装框体的背板，所述框体由若干隔板组成的矩形隔间以轮廓相互交接组成；在竖向安装的隔板后侧分散开设若干的长方体状的槽口，位于槽口内均嵌装金属套a，位于背板前侧对应位置均设置有长方体状的卡块，且所述卡块的高度均小于槽口；在框体的最顶面以及最底面水平安装的隔板上均开设有向背板侧贯穿的“ω”型锁口，所述“ω”型锁口侧壁均镶嵌金属套b，位于框体上对应“ω”型锁口位置均垂直固定有“ω”型锁舌。

4、进一步的，背板上开设有若干的固定螺孔，所述固定螺孔均开设在被隔板遮蔽的位置。

5、进一步的，背板的外周轮廓与框体外周轮廓一致。

6、本实用新型的优点在于：

7、本实用新型增加了背板的设计，同时背板与框体是可拆卸的，安装的时候将背板先固定在墙面，然后框体略高于背板拼合，使得“ω”型锁口均位于“ω”型锁舌上方，卡块一一插入槽口内，之后下滑框体，“ω”型锁舌将嵌入“ω”型锁口内，同时卡块也滑到了槽口的顶部形成支撑，如此框体就可以在其自重下形成稳定的锁止结构，需要拆卸清洗的时候上推即可完成解锁，卡槽的金属套a以及“ω”型锁口位置的金属套b均可以提升强度，分散应力，避免开槽以及开口位置破裂。

技术特征：

1.一种壁挂式装饰框，其特征在于：包括框体以及用于安装框体的背板，所述框体由若干隔板组成的矩形隔间以轮廓相互交接组成；在竖向安装的隔板后侧分散开设若干的长方体状的槽口，位于槽口内均嵌装金属套a，位于背板前侧对应位置均设置有长方体状的卡块，且所述卡块的高度均小于槽口；在框体的最顶面以及最底面水平安装的隔板上均开设有向背板侧贯穿的“ω”型锁口，所述“ω”型锁口侧壁均镶嵌金属套b，位于框体上对应“ω”型锁口位置均垂直固定有“ω”型锁舌。

2.根据权利要求1所述的壁挂式装饰框，其特征在于：所述背板上开设有若干的固定螺孔，所述固定螺孔均开设在被隔板遮蔽的位置。

3.根据权利要求1所述的壁挂式装饰框，其特征在于：所述背板的外周轮廓与框体外周轮廓一致。

技术总结
本技术公开了一种壁挂式装饰框，包括框体以及用于安装框体的背板，所述框体由若干隔板组成的矩形隔间以轮廓相互交接组成；在竖向安装的隔板后侧分散开设若干的长方体状的槽口，位于槽口内均嵌装金属套A，位于背板前侧对应位置均设置有长方体状的卡块，且所述卡块的高度均小于槽口；在框体的最顶面以及最底面水平安装的隔板上均开设有向背板侧贯穿的“Ω”型锁口，所述“Ω”型锁口侧壁均镶嵌金属套B，位于框体上对应“Ω”型锁口位置均垂直固定有“Ω”型锁舌。本技术背板与框体是可拆卸的，框体在其自重下形成稳定的锁止结构，需要拆卸清洗的时候上推即可完成解锁，金属套A以及金属套B可分散应力，避免开槽以及开口位置破裂。

技术研发人员：魏庆辉
受保护的技术使用者：华创智美家居有限公司
技术研发日：20240201
技术公布日：2024/9/5
