防洪挡板的制作方法

本发明具体涉及一种用于阻挡雨水、洪水的防洪挡板。

背景技术：

目前，随着环境的日益恶化，极端天气诸如暴雨等经常的出现，特别是对于当前城市内涝的问题尤为突出，而城市一旦出现连续多天的暴雨时，其城市内较低的区域及地下场所极易出现内涝、漫灌、被淹的现象，而为了避免上述现象的发生，目前的做法更多的是采用沙袋堆叠的方式阻挡雨水和洪水的到来，此种方式在操作中费时、费力，且效果不明显，且在雨水退后不易将其移除。

技术实现要素：

本发明的目的在于克服现有技术的不足，适应现实需要，提供一种结构设计新颖、易于组合安装、便于生产制造的防洪挡板。

为了实现本发明的目的，本发明所采用的技术方案为：

设计一种防洪挡板，它包括纵向设置的本体、设置于该本体下端的前方和后方，并用于支撑该本体的前支撑底板和后支撑底板；在所述前支撑底板和后支撑底板的下方分别设置有至少一个用于插入至地面内的插杆；在所述本体的左右两侧端面上分别开设有呈L状的卡台，且设置于所述本体左侧的卡台与设置于本体右侧的卡台的朝向反方向设置，在所述卡台的凸出边上还设置有至少一个穿孔；相邻两个本体中的其中一个本体右侧的卡台可与另一个本体左侧的卡台匹配对合，且相互对合后的两个卡台上的穿孔相互贯穿，且在相互贯穿的穿孔内设有将相邻两个本体固定于一起的固定插件。

优选的，在所述本体的前侧还设置有缓冲板，所述缓冲板向下倾斜设置于所述本体上，且在所述缓冲板上还设置有若干个通孔。

优选的，所述缓冲板为至少两个，且由上至下分层间隔设置。

优选的，在所述卡台的凸出边内侧面上、以及所述本体的底端均设置有柔性垫层。

优选的，所述柔性垫层包括柔性橡胶密封垫。

优选的，在所述插杆上还设置有至少一个阻力挡件，所述阻力挡件呈锥形结构，且所述阻力当挡件与所述插杆同轴线设置。

优选的，在所述前支撑底板和后支撑底板上分别设置有与所述本体连接的斜支撑杆。

优选的，设置于所述前支撑底板上的斜支撑杆的顶端与所述本体的顶部连接，且设置于后支撑底板上的斜支撑杆的顶端与所述本体的中部连接。

优选的，所述固定插件包括螺栓。

优选的，所述本体包括框架、设置于所述框架前侧和后侧的钢板，所述框架呈“田”字形结构。

本发明的有益效果在于：

本设计其结构设计新颖、易于组合安装、便于生产制造，且在实际的应用中可实现快速的安装和拆卸，能够有效的阻挡雨水、洪水的到来，可有效的解决城市内较低的区域及地下场所极易出现内涝、漫灌、被淹的问题。

附图说明

图1为本发明的主要结构示意图；

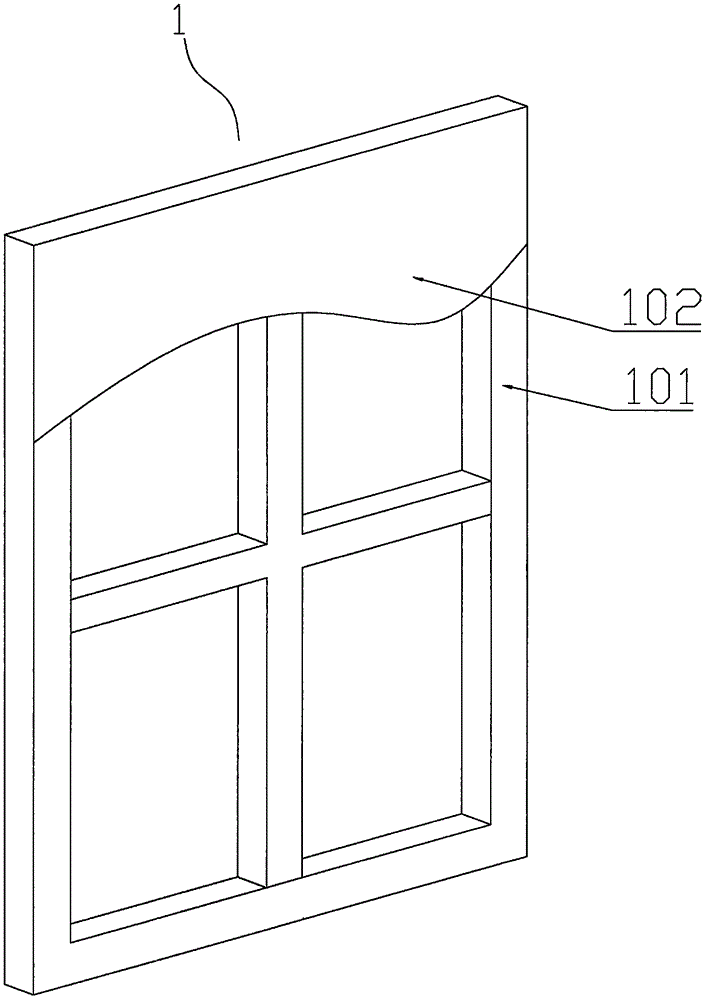

图2为本发明中的本体主要结构示意图；

图3为本发明的多个防洪挡板构成的整体结构示意图；

图4为本发明中的本体安装有缓冲板的结构示意图；

图中：

A、B、C.防洪挡板；

1.本体；2、14.斜支撑杆；3.后支撑底板；4、15.插杆；5、16.阻力挡件；6、7.卡台；8、9、12.柔性垫层；10、11.穿孔；13.前支撑底板；17.缓冲板；18.通孔；

101.框架；102.钢板。

具体实施方式

下面结合附图和实施例对本发明进一步说明：

实施例1：一种防洪挡板，参见图1至图3；它包括纵向设置的本体1、设置于该本体1下端的前方和后方，并用于支撑该本体1的前支撑底板13和后支撑底板3；在所述前支撑底板13和后支撑底板3的下方分别设置有多个用于插入至地面内的插杆4、15；在所述插杆4、15上还设置有多个阻力挡件5、16，所述阻力挡件5、16呈锥形结构，且所述阻力当挡件5、16与所述插杆4、15同轴线设置，通过该阻力挡件可将插杆有效的固定在底面上。

进一步的，本设计还在所述本体1的前侧还设置有缓冲板17，所述缓冲板向下倾斜设置于所述本体上，且在所述缓冲板17上还设置有若干个通孔18，通过该缓冲板可有效降低洪水给本体带来的冲击力；本设计中所述的缓冲板为多个，且由上至下分层间隔设置。

进一步的，本设计还在所述卡台6、7的凸出边内侧面上、以及所述本体1的底端均设置有柔性垫层8、9、12，所述的柔性垫层8、9、12包括柔性橡胶密封垫，该柔性垫层8、9、12在应用中可起到阻水的作用，可防止渗水现象的发生。进一步的，本设计在所述前支撑底板和后支撑底板上分别设置有与所述本体连接的斜支撑杆2、14，设置于所述前支撑底板13上的斜支撑杆14的顶端与所述本体1的顶部连接，且设置于后支撑底板3上的斜支撑杆2的顶端与所述本体1的中部连接。本设计中，所述的本体1包括框架101、设置于所述框架101前侧和后侧的钢板102，所述框架101呈“田”字形结构。

进一步的，本设计还在所述本体1的左右两侧端面上分别开设有呈L状的卡台6、7，且设置于所述本体1左侧的卡台6与设置于本体1右侧的卡台7的朝向反方向设置，在所述卡台6、7的凸出边上还设置有多个穿孔10、11。在应用中，其插杆插入至地面内，相邻两个本体中的其中一个本体右侧的卡台可与另一个本体左侧的卡台匹配对合，且相互对合后的两个卡台上的穿孔相互贯穿，且在相互贯穿的穿孔内设有将相邻两个本体固定于一起的固定插件，而所述的固定插件包括螺栓，通过本上述设计，本设计在应用中实现快速的安装和拆卸，能够有效的阻挡雨水、洪水的到来，可有效的解决城市内较低的区域及地下场所极易出现内涝、漫灌、被淹的问题。

本发明的实施例公布的是较佳的实施例，但并不局限于此，本领域的普通技术人员，极易根据上述实施例，领会本发明的精神，并做出不同的引申和变化，但只要不脱离本发明的精神，都在本发明的保护范围内。
